L'instrument prévoit la mémorisation de 4 Set-Point de réglage et
peut avoir jusqu'à 4 sorties à relais ou pour le pilotage de relais
statiques (SSR).
L'entrée est configurable et accepte des sondes de température
(Thermocouples J, K, S, Thermorésistances Pt100, Thermisteurs PTC,
NTC; Senseurs à infrarouge ZIS) et signaux analogiques normalisés
(0/4... 20 mA, 0/1... 5 V, 0/2... 10 V, 0... 50/60 mV, 12... 60 mV).
L'instrument peut disposer, en outre, d'une entrée pour transformateur
ampérométrique pour la fonction de Heater Break Alarm.
D'autres fonctions importantes présentes sont: la fonction de Loop-
Break Alarm, Réalisation du Set Point à vitesse contrôlée, contrôle à
deux coupures avec temps de maintien intermédiaire, la fonction de
Soft-Start, la protection des paramètres sur des niveaux différents.
-
1.2
DESCRIPTION DU PANNEAU FRONTAL
10
AT
11
ST
6
5
12
Out1
Out2
4
3

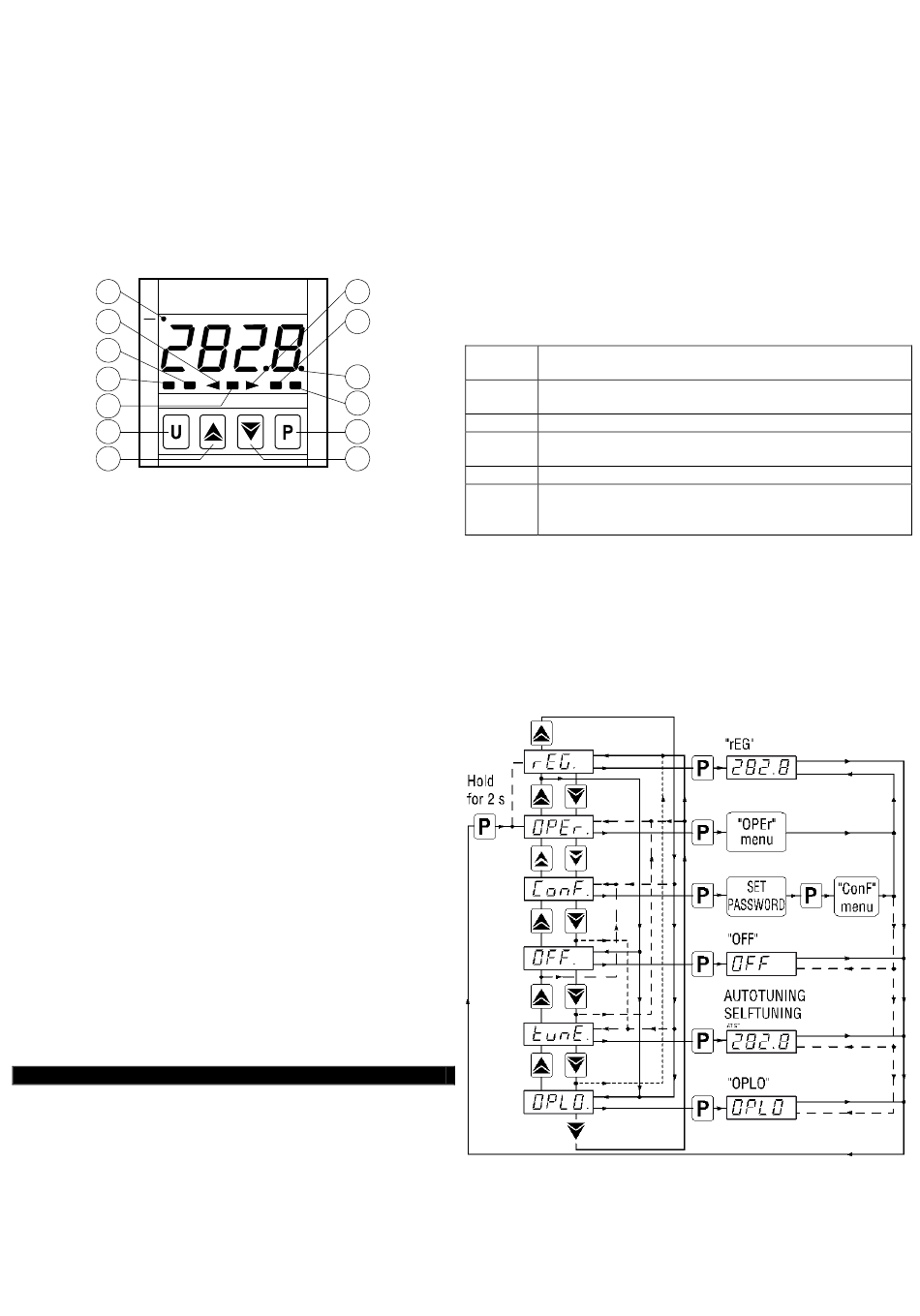

1 - Touche P: Utilisée pour accéder à la programmation des
paramètres de fonctionnement et pour confirmer la sélection.
2 - Touche DOWN: Utilisée pour la diminution des valeurs à
programmer et pour la sélection des paramètres. Si on la laisse
appuyer, elle permet de passer au niveau précédent de
programmation jusqu'à sortir de la modalité de programmation.
Quand on ne se trouve pas en modalité de programmation, elle
permet de visualiser le courant mesuré par l'entrée TAHB.
3 - Touche UP: Utilisée pour l'augmentation des valeurs à
programmer et pour la sélection des paramètres. Si on la laisse
appuyer, elle permet aussi de passer au niveau précédent de
programmation jusqu'à sortir de la modalité de programmation.
Quand on ne se trouve pas en modalité de programmation, elle
permet de visualiser la puissance de réglage en sortie.
4 - Touche U: Touche au fonctionnement programmable par le par.
"USrb". Elle peut être configurée pour: Activer Autotuning ou Selftuning,
Mettre l'instrument en réglage manuel, Rendre silencieuse l'alarme,
Changer le Set Point actif, Déconnecter le réglage.
5 - Led OUT1: Indique l'état de la sortie OUT1
6 - Led OUT2: Indique l'état de la sortie OUT2
7 - Led OUT3: Indique l'état de la sortie OUT3
8 - Led OUT4: Indique l'état de la sortie OUT4
9 - Led SET: En clignotant, il indique l'entrée dans la modalité de
programmation
10 - Led AT/ST: Indique la fonction Selftuning insérée (allumé) ou
Autotuning en cours (clignotant)
11 - Led - Index de déplacement: Indique que la valeur de procédé
est inférieure par rapport au Set de la valeur programmée au par.
"AdE".
12 - Led = Index de déplacement: Indique que la valeur de
procédé est à l'intérieur du champ [SP+AdE... SP-AdE]
13 - Led + index de déplacement: Indique que la valeur de
procédé est supérieure par rapport au Set de la valeur programmée
au par. "AdE".
2 - PROGRAMMATION
2.1 – PROGRAMMATION RAPIDE DES SET POINT
Cette procédure permet de programmer de façon rapide le Set Point
actif et éventuellement les seuils d'alarme (voir par. 2.3).
Appuyer sur la touche P puis la relâcher et le display visualisera "SP
n" (où n est le numéro du Set Point actif à ce moment-là) alterné à
la valeur programmée.
Pour la modifier, il faut agir sur les touches UP pour augmenter la
valeur ou sur DOWN pour la diminuer.
