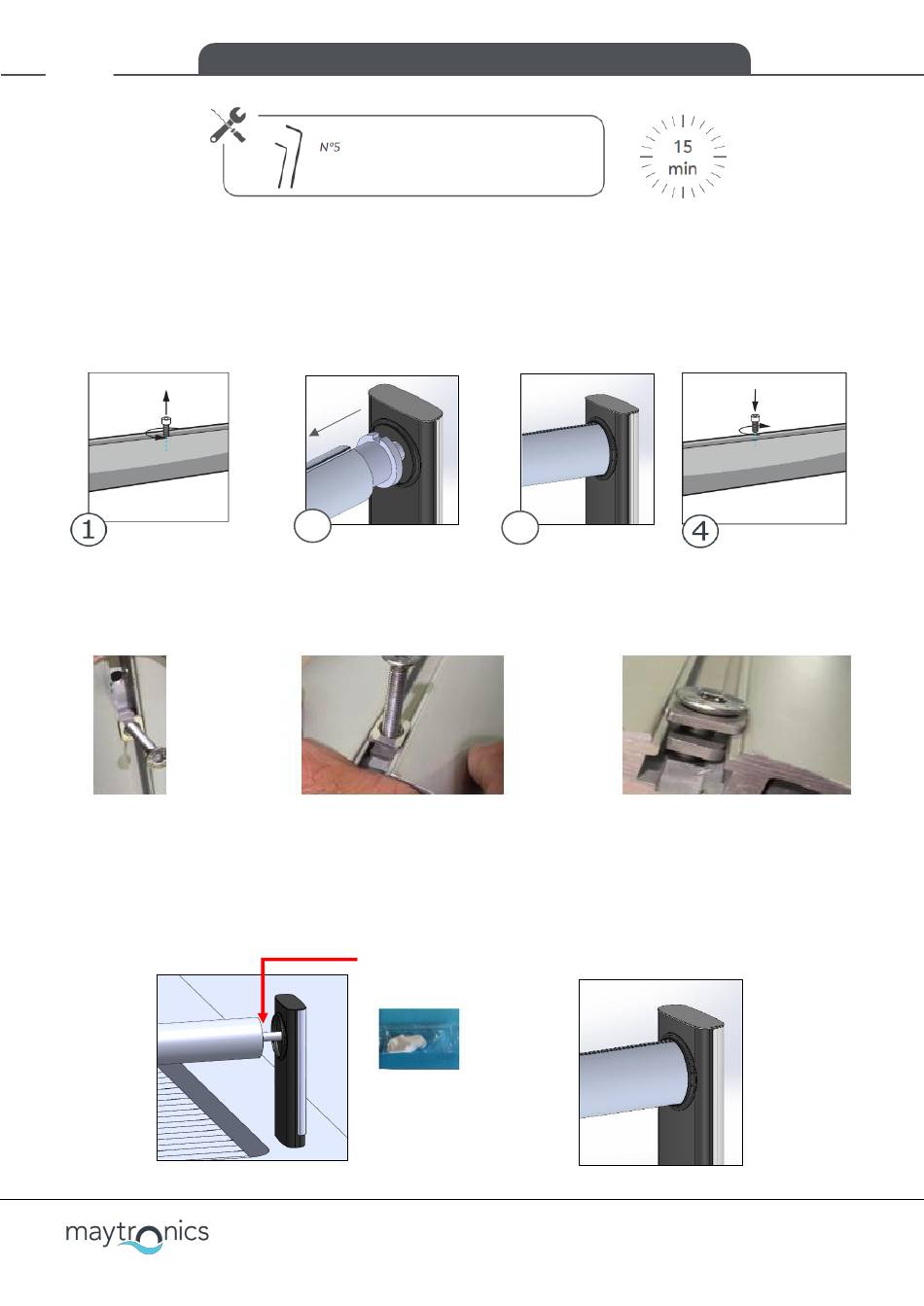

Il est conseillé de procéder chronologiquement aux étapes suivantes avant la fixation au sol des plots supports.
A- SUPPORT COTE MOTEUR
•
Le moteur et le plot support moteur sont livrés préassemblés, il suffit donc de glisser le moteur à l'intérieur de
l'axe.
1 Retirer la vis de blocage avant de glisser le moteur.
2 Glisser délicatement le moteur dans l'axe.
3 L'axe aluminium rentre dans le plot jusqu'à quelques mm du fond. (Ne pas faire toucher)
4 Une fois le moteur ajusté, revisser la vis de blocage. Le moteur est en place.
B- SUPPORT COTE OPPOSE MOTEUR
•
Le plot opposé au moteur est équipé d'un axe support qui devra rentrer dans le palier de l'axe.
•
L'axe aluminium rentre dans le plot jusqu'à quelques mm du fond. (Ne pas faire toucher)

ETAPE 2 : Assemblage du moteur dans l'axe

2
Enduire l'intérieur
du palier de graisse
silicone (fournie)
3
