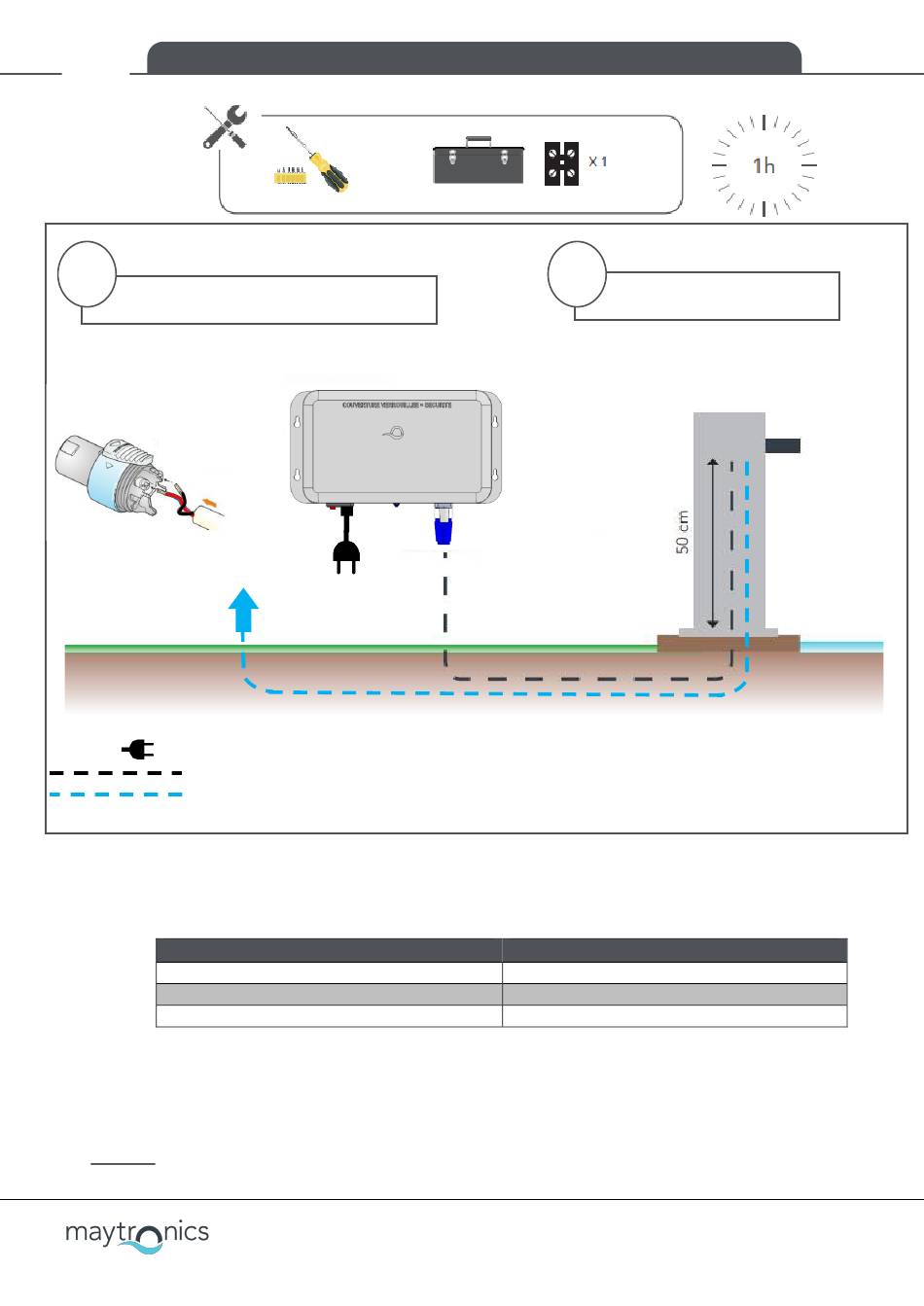

ETAPE 7 : Passage du câble entre le coffret d'alimentation et le moteur
1
COTE LOCAL TECHNIQUE
Vers
électrolyseur
Câble d'alimentation fourni.
Câble à rajouter et à passer dans une gaine enterrée* pour permettre le raccordement (non fourni).
Option câble pour électrolyseur au sel (3x1.5mm²).
Raccordement sur le réseau 230V une fois l'installation électrique terminée
Distance Bassin/ Local Technique
•
Pour être enterré, ce câble doit être passé dans une gaine correctement dimensionnée. Ce câble et cette gaine ne
sont pas fournis car dépendants de votre configuration d'installation (distance entre votre local technique et votre
bassin).
:
Rappel
il est interdit d'introduire une partie sous 230V - 50Hz à moins de 3,50m de votre piscine.
Prise électrique
230V – 50Hz
Section d'alimentation du câble à rajouter :
(Utiliser un câble et non pas des fils)
0 à 25 mètres
25 à 50 mètres
Au-delà
2
COTE PISCINE
Diamètre du câble à rajouter
2 x 2,5 mm²
2 x 4 mm²
Nous consulter
