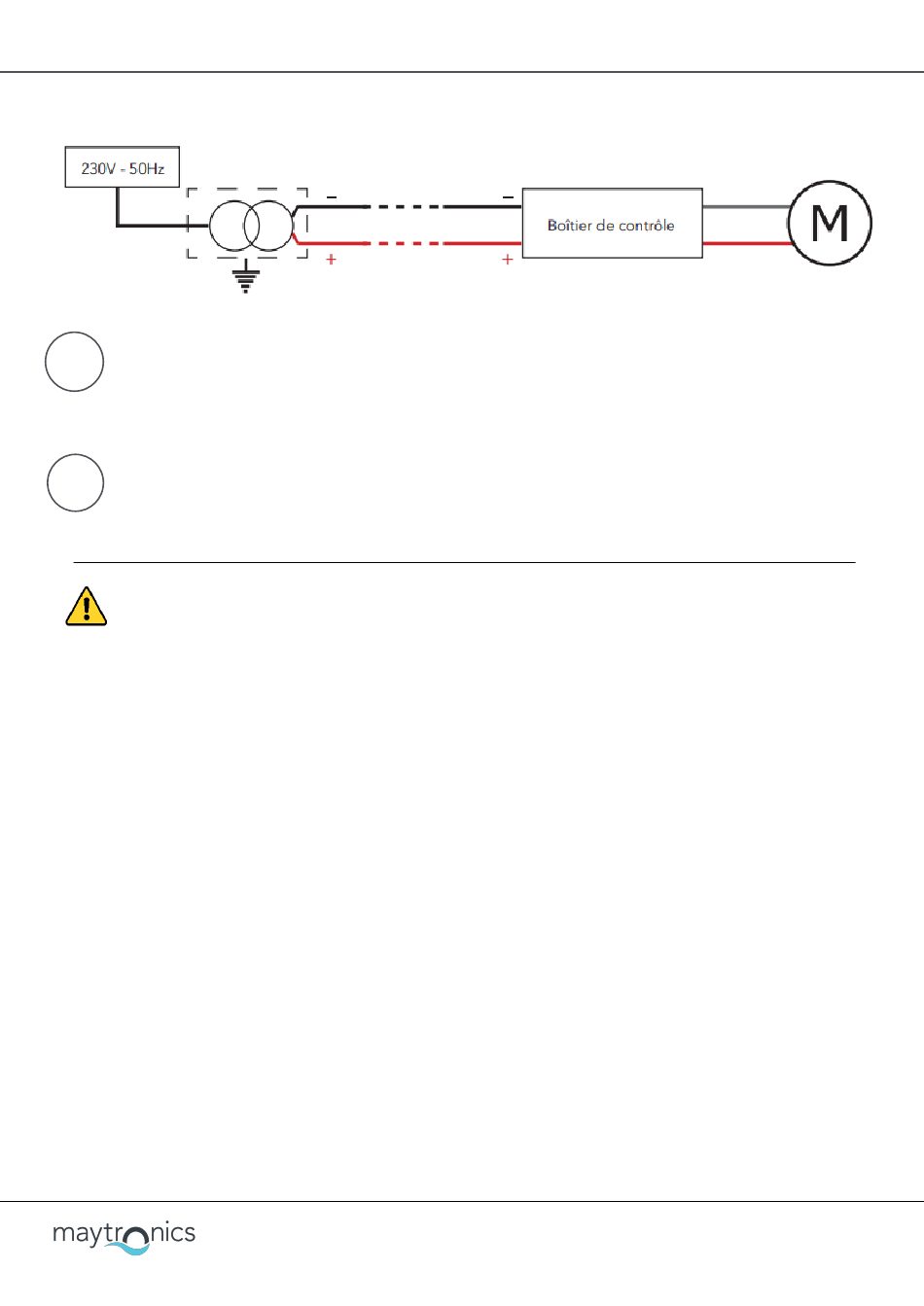

Raccordement électrique – Schéma de principe moteur :
COTE LOCAL TECHNIQUE :
1
•
Connectez le câble (non fourni) au coffret d'alimentation en respectant les polarités.
Attention : repérer le
COTE PISCINE :
2
•
Ce câble doit dépasser d'au moins 50cm de la margelle pour être connectable à l'intérieur du plot.
Attention le non-respect de ces instructions peut causer de sérieuses blessures :
•
Mettez l'installation hors-service et coupez l'alimentation en amont pendant les travaux d'entretien et de
maintenance, et en règle générale lors de toute intervention sur la motorisation.
•
Protégez les connexions électriques de l'humidité. Utilisez les connecteurs fournis. Serrez correctement les
presses étoupes sur les câbles.
•
Une protection par disjoncteur différentiel 30 mA doit être installée en amont du coffret électrique de la
couverture automatique.
•
Tous les travaux sur l'installation électrique en amont doivent exclusivement être réalisés par des électriciens
qualifiés. Vous devez disposer d'une prise électrique 230V 50Hz en aval du disjoncteur différentiel 30mA dans
votre local technique.
•
Le coffret est une alimentation électronique auto-protégée, aussi, en cas de surcharge moteur ou de court-
circuit, celle-ci se met en sécurité. En cas d'arrêt de celle-ci, il suffit de débrancher le connecteur de sortie sur
le coffret et d'attendre que la LED bleue s'allume à nouveau. Il peut alors être nécessaire de débrancher la prise
de courant et d'attendre 30 à 60 secondes avant de rebrancher la prise de courant. Si, lorsque vous branchez
à nouveau le connecteur de sortie la LED bleue du coffret s'éteint à nouveau, alors il faut vérifier la présence
d'un court-circuit sur la ligne électrique qui part du coffret jusqu'au plot. Ne jamais ouvrir le boitier
d'alimentation (aucune opération interne nécessaire).
Maintenance
24Vd 240W
fil rouge (+) et le fil noir (-).
