Etape 8 : Connexions Électriques - Maytronics AIR COVER 200 Notice D'installation/D'utilisation

8
Coffret
Prise électrique
Prise
230V – 50Hz
électrique
230V – 50Hz
1

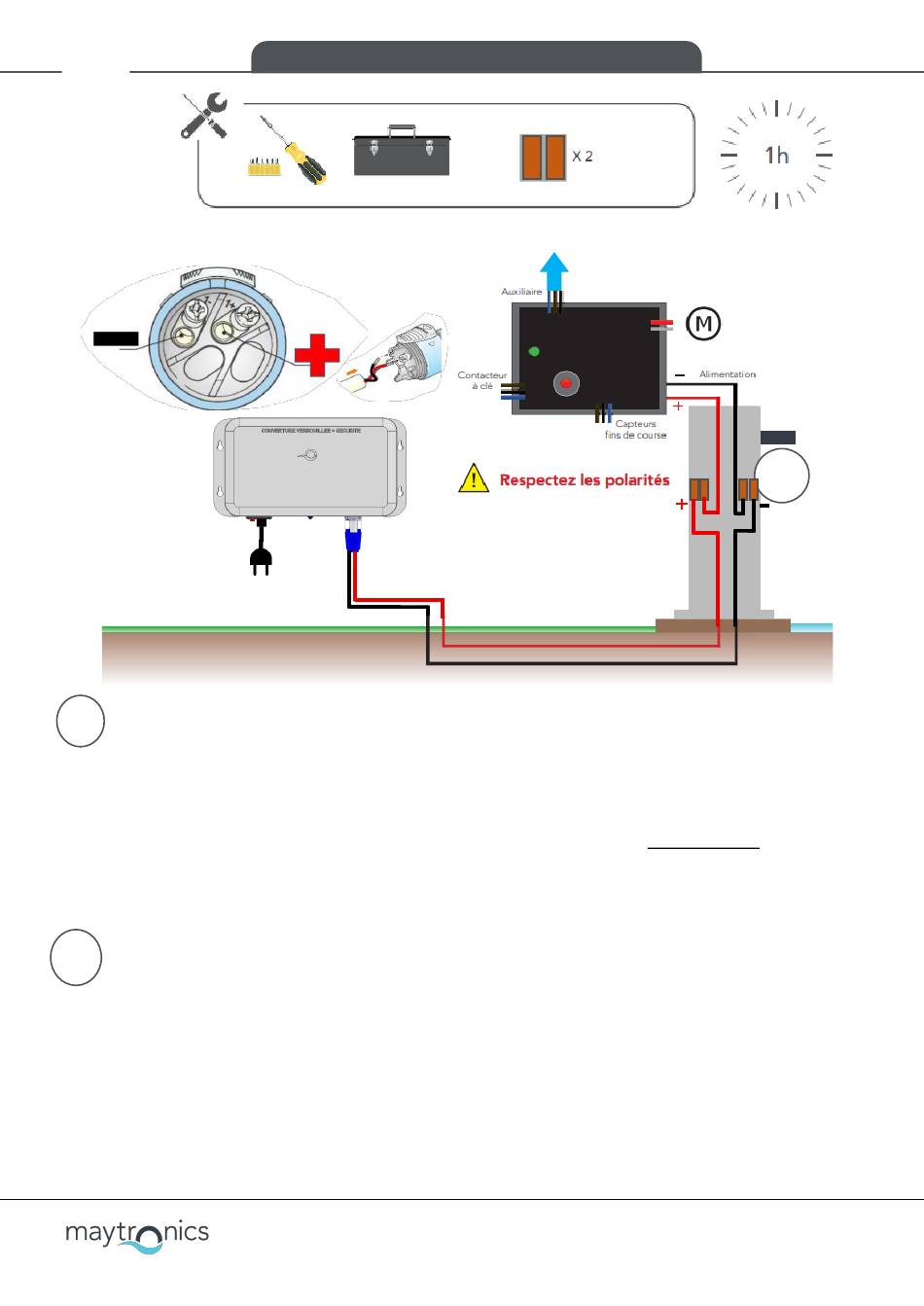

RACCORDEMENT DU CABLE D'ALIMENTATION MOTEUR
•
Un boitier de contrôle étanche situé à l'intérieur du plot est déjà précâblé sur le contacteur à clé, les capteurs
et le moteur. Il suffit donc de connecter le câble que vous avez préalablement installé entre le boîtier de
connexion et le plot moteur (étape 7) à l'aide d'un domino. Attention, il faut impérativement brancher le
le fil rouge et le – sur le fil noir (sinon le boitier de contrôle ne sera pas alimenté), se repérer grâce au marquage
des fils. Lors de la mise sous tension la LED verte doit s'allumer.
2
RACCORDEMENT DU CÂBLE D'ALIMENTATION SUR LE RESEAU 230V - 50Hz
(sur le coffret d'alimentation dans le local technique) :
•
Un câble spécifique est fourni, il est donc impératif d'utiliser ce dernier en le connectant à l'emplacement du
boîtier prévu à cet effet puis l'autre extrémité à une prise de courant en aval du disjoncteur différentiel 30mA.
Brancher le câble une fois l'installation terminée.
ETAPE 8 : Connexions électriques
électrolyseur
NOTICE D'INSTALLATION COUVERTURE – AIR COVER 200
C6000339
Vers
Boitier de contrôle
Plot moteur
(à l'intérieur du plot support) :
1
+ sur
