L'antenne unidirectionnelle log-périodique LPDA1810 (disponible en option) permet de mesurer dans la
•
bande de 1.8 GHz à 10 GHz.
L'antenne logarithmique Bat8 (disponible en option, et fortement conseillée pour des mesures avec une
•
précision améliorée) permet de mesurer dans une bande élargie de 400 MHz à 6 GHz.
L'antenne télescopique Téle5 (disponible en option) permet de détecter (sans mesure fiable) dans la bande
•
de 100 MHz à 5 GHz, notamment les fréquences FM.
L'antenne à boucle MP1 (disponible en option) permet de mesurer en champ proche dans la bande de 100
•
MHz à 2,4 GHz.
ATTENTION : La puissance d'entrée maximum supportée par le connecteur SMA de l'appareil est de 10
dBm (10 mW). Un signal entrant supérieur à cette limite pourrait endommager le capteur interne de
l'appareil. Afin de protéger ce capteur, il est donc fortement recommandé de prévoir un atténuateur
(notamment celui de 20 dB) sur le connecteur d'entrée avant de connecter l'appareil à un émetteur
d'hyperfréquences quel qu'il soit. Les émissions d'hyperfréquences Wi-Fi LAN atteignent habituellement
les 100 mW, celles des radios CB vont jusqu'à 2 W.
La sensibilité actuelle du CORNET
dBm, hors calibrage. Un «
supérieur à +5 dBm.
Orientation de l'antenne
L'orientation de l'antenne dépend du type d'antenne choisi. La plupart des hyperfréquences, comme
celles des antennes-relais par exemple, sont polarisées verticalement. Dès lors, vous devriez
théoriquement tenir l'appareil avec l'antenne souple fournie par défaut à la verticale pour effectuer vos
mesures. Mais n'hésitez pas à transgresser cette règle et à effectuer des mesures en tenant l'appareil dans
toutes les positions possibles afin de prendre en compte la réalité du terrain, notamment le principe de
réflexion des ondes.

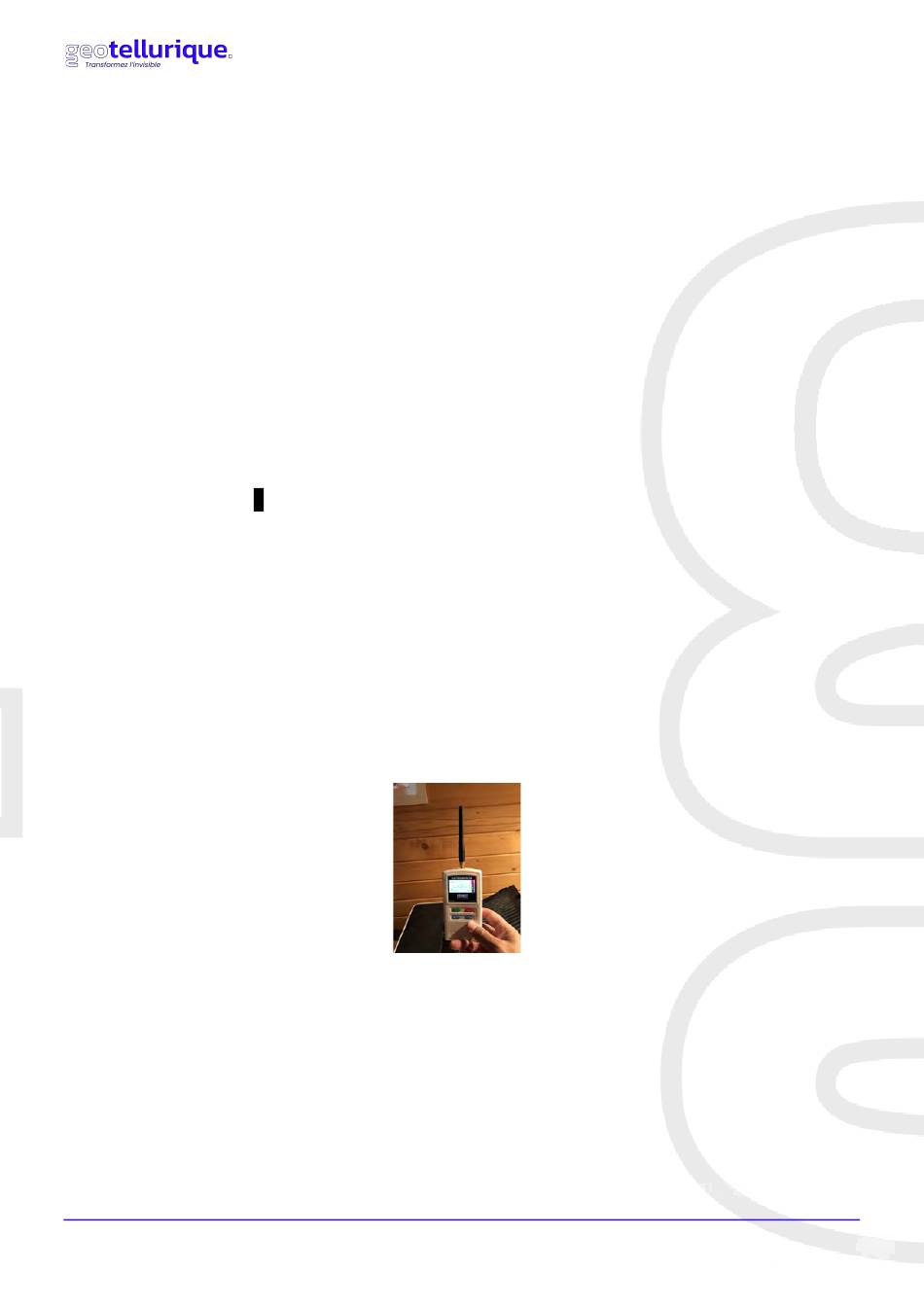

Antenne souple omnidirectionnelle fournie
Cette antenne omnidirectionnelle permet une mesure dans la bande de 800 MHz à 6 GHz, en provenance
de toutes les directions. Pour une utilisation optimum, l'appareil doit être tenu en position verticale, donc
avec l'antenne pointée vers le haut pour qu'elle puisse capter tous les signaux environnants. Les signaux
vous arrivant dans le dos seront moins bien captés par l'appareil dans la mesure où votre corps les
atténuera.
La plupart des signaux ayant une polarisation verticale, le fait de tenir l'appareil avec l'antenne à la
verticale optimisera les mesures réalisées. Les signaux ayant une polarisation horizontale devront quant
à eux être mesurés en tenant l'appareil à l'horizontale, avec l'antenne dirigée horizontalement.
18, Avenue Paul GIROD - 73400 Ugine I contact@geotellurique.fr I Tél. : +33 (0)9 72 63 82 73
ED-85EXPlus va bien au-delà de -65 dBm (calibré), et peut mesurer jusqu'à -70
®
X
» sur l'écran LCD indique si le niveau du signal mesuré est inférieur à -65 dBm ou
