Cornet ED88TPlus
Guide d'utilisation
Source : CORNET® ED-88TPlus Electrosmog meter user's manual v.2 02/27/2018
Mesureur de champs électromagnétiques 3 en 1 CORNET® ED-88TPlus - manuel d'utilisateur V.1.2 au
25/04/2018.
Traduction : Equilibre Habitat Santé Conseils – Géotellurique.fr
Nom : Mesureur de champs électromagnétiques Cornet ED88TPlus Hautes et Basses fréquences
Référence : ED88T-Plus
Introduction
Le mesureur de champs électromagnétiques ED88TPlus est un appareil 3 en 1 précis et performant qui
bénéficie des toutes dernières innovations technologiques de la marque américaine Cornet. Doté d'une
large bande de fréquences, d'une très haute sensibilité et d'un temps de réponse extrêmement rapide.
Il est également équipé d'un démodulateur acoustique permettant de différencier les signaux pulsés
entre eux, d'un Bargraphe à LED de couleurs ajustable sur des niveaux de sécurité prédéfinis et
possède une fonction Alarme. Enfin, une antenne interne et deux capteurs intégrés lui confèrent une
exceptionnelle compacité.
Très simple d'utilisation, ce modèle a été conçu pour permettre à tous, spécialistes ou non, d'effectuer
une évaluation complète, rapide et fiable de votre environnement électromagnétique sans investir
pour autant dans du matériel professionnel très coûteux. Prévu pour une utilisation individuelle ou
pour les entreprises dès qu'il s'agit de sensibilisation et de prévention des risques liés aux ondes.
Il vous permettra de bien déterminer les valeurs limites à ne pas dépasser et les valeurs de précaution
à respecter pour réduire les effets biologiques des rayonnements et à assainir progressivement vos
lieux de vie et vos espaces de travail. Vous pourrez désormais vérifier par des mesures avant/après
l'efficacité des solutions mises en œuvre pour réduire votre exposition globale aux ondes et champs
électromagnétiques artificiels.
Ce manuel est là pour vous guider pas à pas dans l'utilisation de cet appareil. Prenez le temps de
parcourir l'ensemble du document et de souligner les points importants pour vous au fil de vos
utilisations. Distinguez bien les différents modes et les unités de mesure qui s'y rapportent et prenez
l'habitude de noter les valeurs mesurées avec leurs unités de valeur.
Nous vous recommandons de prendre comme valeurs de référence, celles de la Biologie de l'habitat
(valeurs SBM2015) à télécharger sur geotellurique.fr ou disponible en Annexes à la fin du document.
Pour les utilisations en mode expert du Cornet ED88TPlus, vous pouvez consulter la notice sur
l'acquisition et l'enregistrement des données numériques. Toutes les fonctions sont décrites en détail.
Pour cela, vous aurez besoin d'un ordinateur fonctionnant sous environnement Windows, d'une
connexion internet pour télécharger le logiciel et d'un cordon adaptateur USB/microUSB.
www.geotellurique.fr
I
Equilibre Habitat Santé Conseils
SARL
94, impasse du nant Coenstia, Pussiez d'en Haut - 73400 Ugine
I
contact@geotellurique.fr
I
Tél : +33 (0)9 72 63 82 73
SARL au capital de 5 000 € I Siret : 751 323 346 00013 I R.C.S. Chambéry I APE : 7112B I TVA Intracommunautaire : FR 62751323346
Coordonnées bancaires : IBAN FR76 1382 5002 0008 0063 6423 680 - BIC CEPAFRPP382

Publicité

Table des Matières
loading

Manuels Connexes pour CORNET ED88T-Plus

Sommaire des Matières pour CORNET ED88T-Plus

  • Page 1 Guide d’utilisation Source : CORNET® ED-88TPlus Electrosmog meter user’s manual v.2 02/27/2018 Mesureur de champs électromagnétiques 3 en 1 CORNET® ED-88TPlus - manuel d’utilisateur V.1.2 au 25/04/2018. Traduction : Equilibre Habitat Santé Conseils – Géotellurique.fr Nom : Mesureur de champs électromagnétiques Cornet ED88TPlus Hautes et Basses fréquences Référence : ED88T-Plus Introduction Le mesureur de champs électromagnétiques ED88TPlus est un appareil 3 en 1 précis et performant qui bénéficie des toutes dernières innovations technologiques de la marque américaine Cornet. Doté d’une large bande de fréquences, d’une très haute sensibilité et d’un temps de réponse extrêmement rapide. Il est également équipé d’un démodulateur acoustique permettant de différencier les signaux pulsés entre eux, d’un Bargraphe à LED de couleurs ajustable sur des niveaux de sécurité prédéfinis et possède une fonction Alarme. Enfin, une antenne interne et deux capteurs intégrés lui confèrent une...
  • Page 2 Présentation du Cornet ED88TPlus : Ce nouveau modèle bénéficie d’un tout nouveau boitier ergonomique avec 4 boutons facilement accessibles qui permettent une navigation aisée et des mesures simplifiées : MODE : Vous permet de naviguer entre les quatre modes présentés ci-dessous. HOLD : Vous permet de figer les mesures pour effectuer des relevés. LIGHT : Active le rétro-éclairage de l'écran et l’activation ou non de la fonction acoustique par appuis successifs. UNIT : Choix des unités de mesure. Il est doté sur son côté droit, de 3 fonctions auxiliaires importantes : Réglage du volume de la fonction acoustique ON/OFF/VOL ; Prise MicroUSB pour l’enregistrement des données de mesure vers un ordinateur. Prise MicroUSB pour alimentation externe 5V. Permet d’utiliser la fonction alarme sur de longues périodes. Prise écouteurs jack 3,5 mm pour la fonction de détection acoustique ou des enregistrements sonores éventuels. L’Electrosmog meter ED-88TPlus de chez CORNET Microsystem Inc., est un appareil trois en un qui permet de mesurer : lntensité des champs électriques de hautes fréquences (HF) et Puissance des ondes ou des rayonnements électromagnétiques HF. « Mode RF : radio-frequencies. » Une onde électromagnétique OEM se déplace en ligne droite dans l'air libre et sur de longues distances selon son intensité et sa fréquence. Elle est comparable à un faisceau de lumière qui éclairerait une surface. Les ondes électromagnétiques sont invisibles et traversent les parois de nos habitations sans être significativement atténuées par la plupart des matériaux usuels qui les composent (murs, cloisons, planchers, plafonds, vitrages, etc). L'objectif avec cet appareil est donc de repérer par la mesure les zones exposées aux rayonnements des émetteurs placés dans votre environnement proche et de désactiver les fonctions sans-fil en dehors des périodes d'utilisation jugées nécessaires. Les sources plus distantes lorsque problématiques (voisinage, extérieurs) nécessiteront la mise en place de protections...
  • Page 3 Intensité des champs électriques basses fréquences BF « Mode E.Field : Electric Field. » Tout conducteur sous tension génère un champ électrique à sa périphérie. Pour tous les câbles, gaines et fils électriques sous-tension dans une habitation (réseau domestique 230VAC - 50Hz), Il y a toujours présence de champs électriques tout autours des circuits électriques, même sur une prise libre ou lorsqu’un appareil électrique éteint resté branché. Le Cornet ED88TPlus dispose dans chacun des 3 modes de mesure des caractéristiques suivantes : En mode RF (RF Mode) : antenne interne directionnelle Large bande passante de 100MHz à 8GHz. Sensibilité élevée qui permet de mesurer à des niveaux très faibles de 0,014V/m soit 0,5µW/m². Plage de mesure étendue (de 0,014V/m à 26,2V/m). La fonction d'affichage de fréquence RF (100 MHz - 2,7 GHz) peut détecter une rafale de RF numérique très courte jusqu'à 100 us. La fonction d'enregistrement de données est également incluse. En mode LF600 (Gauss Mod) : sonde de champ magnétique une dimension (1D) Bande passante de 50Hz à 10KHz avec une sensibilité de 0.1uT à 60µT. En mode LF30 (Gauss Mod) : Bande passante réduite à 1KHz mais avec une sensibilité accrue de 0.01µT à 1µT. En mode EField (ELF Mode) : Sonde de champ électrique compensée une dimension (1D) Bande passante de 50Hz à 50KHz avec une sensibilité de 10 V/m à 1000 V/m. La bande passante d’un appareil de mesure définit la bande de fréquences pour laquelle il est capable de mesurer. Au delà de ces fréquences, la qualité de réception de l’appareil baisse très rapidement ainsi que les valeurs relevées jusqu’à ne plus être détectables du tout. L’unité utilisée pour décrire les fréquences est le Hertz Hz et caractérise le nombre de vibrations par seconde des ondes ou champs électromagnétiques. Applications : liste non exhaustive mais complète 1) Mesure large bande des champs électromagnétiques hautes fréquences produits par des appareils émetteurs dans la bande de fréquence spécifiée : 100 MHz à 8 GHz Box, Bornes et antennes : Wi-Fi, Wimax, WLAN (2,4Ghz – 3,5GHZ – 5GHz). • Appareils et objets connectés en Bluetooth (2,4 à 2,48GHz). • Téléphones fixes sans-fil de technologie DECT (1880 à 1900MHz). • Antennes de téléphonie mobile (réseaux 2G, 3G, 4G, de 700 à 2600MHz). • Emissions des téléphones portables et des objets connectés du quotidien, ordinateurs, tablettes, consoles de • jeux, manettes sans-fil, etc.

  • Page 4: I / Insertion De La Pile - Mise En Service De L'appareil

    L’indicateur « BAT » s’affiche en haut à gauche de l’écran quand la pile faiblit pour avertir qu’elle doit être rapidement remplacée. Dans certains cas, lorsque la pile est vraiment trop faible, il arrive que l’appareil se bloque dans les valeurs maxi pour signifier un problème et éviter ainsi toute prise de mesure inappropriée. II / Présentation générale de l’appareil et première prise en main : Très simple d’utilisation, l’appareil commence à mesurer dès sa mise en marche à l’aide de la molette située sur le flanc droit de l’appareil. Faites glisser la molette vers le haut, vous entendez un petit clic ON/OFF/Vol dès la bascule du contact et votre Cornet Electrosmog Meter est en service. Appuyez sur la touche LIGHT pour activer le Rétroéclairage et vous familiariser avec les informations présentes sur l’écran d’affichage. A la mise en route, le premier mode est systématiquement RF Mode pour la mesure des ondes électromagnétiques de hautes fréquences HF. Faites le tour du propriétaire en appuyant plusieurs fois sur la touche verte MODE jusqu’à retourner au mode initial. Vous observerez successivement et dans l’ordre : 0000 MHz LF600...

  • Page 5: Position Des Capteurs Dans L'appareil

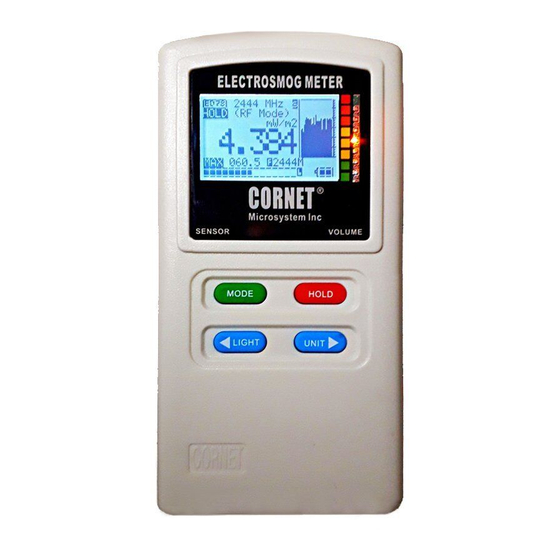

    Position des capteurs dans l’appareil : Sonde champ électrique Sonde de champ magnétique Antenne radio RF Mode Radiofréquences RF Ecran LCD rétro-éclairé : utilisez la touche LIGHT pour activer / désactiver cette fonction. Si vous souhaitez améliorer la durée de vie de la pile, limitez l’usage simultané de l’éclairage avec la fonction acoustique dont l’extinction puis le rallumage s’obtiennent par appuis successifs sur cette touche LIGHT. Fonction Hold activée : Les mesures sont bloquées, vous pouvez réaliser des relevés. Désactivez cette fonction avec la touche HOLD pour reprendre les mesures. Elle permet entre autre d’accéder à certains menus ou réglages de l’appareil. Unité de mesure : Au choix selon vos habitudes, toutes les unités sont convertibles à l’aides des tableaux en annexes. Ce qui est important est de toujours associer une valeur chiffrée à une unité de mesure. La mesure officielle en France étant le V/m, nous préparons les modèles optimisés geotellurique.fr avec cette unité par défaut. Valeurs instantanées : Valeurs chiffrées au centre en gros caractères, niveau/densité de puissance du signal mesuré. Représente la valeur pic des rayonnements mesurés de manière instantanés, c’est la puissance maximum des rayonnements reçus par la surface de votre corps. www.geotellurique.fr Equilibre Habitat Santé Conseils SARL 94, impasse du nant Coenstia, Pussiez d’en Haut - 73400 Ugine contact@geotellurique.fr Tél : +33 (0)9 72 63 82 73 SARL au capital de 5 000 €...
  • Page 6 Valeur MAX mémorisée : en petits caractères, la valeur maximum (« MAX ») du signal, mesurée depuis la mise en marche de l’appareil. Permet de relever les pics d’intensité, valeurs MAX ou crête. Fonction particulièrement importantes pour les signaux fortement pulsés comme le WiFi, tél DECT, Bluetooth, téléphonie mobile 2G 3G 4G, radars aviation, etc. Ce sont ces valeurs que l’on compare aux valeurs indicatives de précaution de la biologie allemande de l’habitat (Baubiologie SBM2015). Valeur optionnelles mémorisée : en petits caractères plus à droite se trouvent les valeurs mémorisées depuis la mise en marche de l’appareil. La fréquence de la source principale (« F ») en mégahertz (MHz) ou la valeur moyenne de pic (« P ») ou la valeur moyenne globale (« A ») du signal, selon l’option choisie. Pas à pas : Le mode RF permet de mesurer les champs électromagnétiques hautes fréquences dans une très large gamme allant de 100 MHZ à 8 GHz. C’est le mode de mesure par défaut à la mise en marche de l’appareil. Restez dans ce mode pour commencer en variant les expositions pour effectuer vos premiers relevés de mesures en champs hautes fréquences (résultats en Volt par mètre V/m et en miliWatt par mètre carré mW/m ou dBm). Prenez soin de noter aussi les valeurs MAX mémorisées pour évaluer vos pics d’exposition.
  • Page 7 Conseils d’utilisation : Pour les mesures des hautes fréquences en mode RF, il est conseillé de tenir l’appareil de la main droite pour dégager au maximum l’espace autours de l’antenne située à gauche de l’appareil en rouge sur le dessin. Evaluez l’environnement à 360° autours de vous, par déplacement lent et en marquant des pauses pour fixer les mesures. N’oubliez pas que votre corps peut faire écran aux ondes, faites des essais comparatifs lors de vos mesures. Il est important dans ce mode RF de bien garder l’appareil à la verticale, tenu par le bas et bras tendu. Mode RF Les 3 unités de mesure des ondes et rayonnements électromagnétiques hautes fréquences : le milliwatt par mètre carré (mW/m²) permet de mesurer le niveau ou densité de puissance du signal, c’est l’unité de mesure par défaut de l’appareil en mode RF. Il définit la puissance des rayonnements à l’emplacement mesuré et donc indirectement notre niveau d’exposition. Plage de mesure de 0,0005 mW/m² à 1827 mW/m². le volt par mètre (V/m) permet de mesurer l’intensité de la composante électrique du champ et donc des rayonnements captés par l’antenne intégrée dans l’appareil. L’appareil convertit ensuite pour obtenir des (V/m) / 377Ω = W/m² mW/m². Plage de mesure de 0,0147 V/m à 26,22 V/m. le décibel milliwatt (dBm) permet de mesurer le niveau de puissance du signal avec une grande simplicité qui facilite la compréhension. En revanche son échelle logarithmique n’est pas linéaire comme pour les milliwatt par mètre carré.

  • Page 8: Fonction Acoustique

    L’appareil affiche automatiquement la valeur maximum (« MAX »), mesurée depuis sa mise en marche Cette valeur reste mémorisée dans le mode RF quel que soit le mode de mesure ou la fonction choisie tant que l’appareil reste allumé. • Pour réinitialiser cette valeur maximum, appuyez 2 fois successives rapides sur le bouton HOLD, en mode RF. Ceci s’applique aussi aux valeurs maximum des autres modes. La réinitialisation de ces valeurs n’est possible que si le réglage « MAX Clear » est activé. (cf. Réglages spécifiques) Fréquence de la source principale mesurée : A partir d’une certaine puissance rayonnée, l’appareil peut afficher en Mégahertz (MHz) la fréquence Cette du signal principal mesuré (« F ») dans une gamme de fréquence de 100 MHz à 2,7 GHz. fréquence est celle qui correspond à celle rencontrée lors de la mesure la plus forte. C’est un outil d’aide à la détection qui facilitera vos recherches et votre compréhension des phénomènes.

  • Page 9: Touche Light : Réglage Du Rétro-Éclairage De L'écran Et Mise En Route / Suppression Du Son

    Pour vous aider à distinguer les signatures sonores des fréquences les plus couramment rencontrées, www.geotellurique.fr met à disposition des fichiers de ces signatures sonores, disponibles au téléchargement sur son site (au bas de la fiche produit du Cornet ED88TPlus). Cette fonction permet de détecter les signaux numériques même très faibles (< 0,05 μW/m² au minimum d’affichage de l’appareil) des valeurs de pic des fréquences pulsées, mais ne permet pas, en revanche, de détecter les signaux analogiques FM, ni d’amplitude constante. Le réglage de la puissance sonore de cette fonction s’effectue avec la molette d’allumage et de réglage du volume située sur le côté de l’appareil. Attention, tout signal, même infime, est amplifié...

  • Page 10: Mesure Des Champs Électriques Et Magnétiques Basses Fréquences

    Mesure des champs électriques et magnétiques basses fréquences : Présentation des différents modes de mesure : Allumez votre Electrosmog Meter et appuyez successivement sur la touche MODE jusqu’à obtenir la fonction désirée. LF600 / LF30 (Low Frequencies) : Champ Magnétique H (basses fréquences - BF) 2 modes. Sonde de champ magnétique une dimension (1D). • Deux niveaux de sensibilité différents : LF600 de (0,1 à 60 µT) ou LF30 de (0,01 à 1 µT). • Deux plages de fréquences différentes : LF600 de (50Hz à 10 kHz) ou LF30 de (50 Hz à 1 KHz). • Choix des unités de mesure micro Tesla (µT) ou milliGauss (mG). • Conversion : 1 µT = 10 mG • Fonction Max et maintien de mesure Hold. • L’appareil doit être maintenu statique pour effectuer des relevés fiables surtout en présence de forts • champ. Vous observerez sinon un accroissement rapide des valeurs en déplaçant l’appareil de façon brusque Sur l’écran, en mode LF600 ou LF30, est affiché : au centre, en gros caractères, le niveau du champ mesuré en en micro tesla (μT), • en dessous, entre parenthèses, son équivalence en milli gauss (mG), • au bas de l’écran, la valeur maximum (« MAX ») de signal en μT. (cf. page 5) • E-Field (Electric Field) : Mesure du Champ Electrique E (basses fréquences - BF) Sonde de champ électrique compensée une dimension (1D) • Plage de fréquence : 50 Hz à 1 KHz. • Plage de mesure étalonnée : de 10 V/m à 1000 V/m. (Affichage de valeurs indicatives à partir de 2 V/m • avec une plus grande incertitude (hors plage de mesure spécifiée par le fabricant). Fonction Max et maintien de mesure Hold. • Attention également aux mouvements brusques de l’appareil susceptibles de fausser les valeurs pics • maintenues. Sur l’écran, est affiché : au centre, en gros caractères, le niveau du signal en volt par mètre (V/m), •...

  • Page 11: Mode E-Field (Particularités)

    « fortement significatif » pour les zones de repos. La sensibilité plancher officiellement calibrée du Cornet ED88TPlus est donc trop haute pour effectuer des mesures précises de faible intensité mais est parfaite pour détecter les pollutions de forte intensité et contrôler l’efficacité des solutions correctives mises en œuvre. (Un étalonnage plus faible nécessiterait d’utiliser un câble de mise à la terre ou une perchette pour faire des mesures hors potentiel, ce qui rendrait l’appareil plus compliqué à utiliser. Ce n’est pas le cas...

  • Page 12: Niveaux De Sécurité

    LF600 Préconisations E-Field Couleur Niveau de Densité de Indications /LF30 selon ICNIRP Niveau puissance puissance Niveau 0,18 Normes italiennes : 30 μT 500 > Rouge 3 > -5 dBm Danger W/m² 0,1W/m2 /3 μT V/m 0,058 Normes suisses : 20 μT 200 Rouge 2 -10 dBm Danger W/m² 0,04W/m2 /2 μT V/m 0,018 Normes russes : 10 μT 100 Rouge 1 -15 dBm Danger...

  • Page 13: Réglages Spécifiques

    Réglages spécifiques • Pour accéder au menu des Réglages spécifiques, appareil allumé, appuyez et maintenez le bouton HOLD enfoncé et appuyez simultanément sur le bouton UNIT, puis relâchez dans l’ordre HOLD puis UNIT : vous entrez dans le menu « (EXIT) SysSetup ». Dans ce menu, le bouton UNIT sert à se déplacer verticalement de ligne en ligne et le bouton LIGHT sert à modifier la valeur du paramètre de chaque ligne : « (EXIT) SysSetup » permet de sortir du menu et de retourner à l’affichage classique « 1) Unit » permet de choisir l’unité de mesure en mode RF, « 2) LED Level » permet de régler le niveau de sensibilité des LED de couleur, « 3) Avg/F » permet de choisir l’affichage de la valeur moyenne, ou la valeur pic maintenue, ou la fréquence principale maintenue en mode RF, « 4) MAX Clear » permet d’activer/désactiver la réinitialisation de la valeur maximum via un double appui bref sur la touche HOLD, « 5) Alarm » permet de sélectionner le seuil de déclenchement de la fonction Alarme, « 6) RESET » permet de réinitialiser les valeurs d’usine par défaut, « 7) SAVE to memory » permet de sauvegarder les réglages effectués.
  • Page 14 3) Options d’affichage (uniquement en mode RF) Cette ligne permet de choisir d’afficher par défaut la Valeur moyenne de pic (« PeakAvg »), la Fréquence maximum (« MAXFreq ») ou la Valeur moyenne globale (« AllAvg »). Nous vous conseillons de choisir l’affichage de la Fréquence maximum qui permet de connaitre la fréquence correspondant à la valeur maximum mesurée, c’est-à-dire à quelle fréquence principale on a eu affaire depuis la mise en marche de l’appareil. 4) Réinitialisation de la valeur maximum Cette ligne permet d’activer (« ON ») ou de désactiver (« OFF ») la réinitialisation de la valeur maximum par 2 appuis successifs sur le bouton HOLD. Quand ce réglage n’est pas activé, le seul moyen de réinitialiser la valeur maximum est d’éteindre puis de rallumer l’appareil.

  • Page 15: Caractéristiques Techniques

    Caractéristiques techniques Type d’appareil : mesureur de champs électromagnétiques hautes fréquences (mode RF) • de champs magnétiques basses fréquences (modes LF600 et LF30) de champs électriques basses fréquences (mode E-Field) Bandes de fréquences mesurées et sensibilités : • Mode RF : de 100 MHz à 8 GHz – de -60 dBm à +5 dBm Analyse de fréquence max : de 100 MHz à 2,7 GHz (à partir de -35 dBm) Mode LF600 : de 50 Hz à 10 KHz – de 0,1 µT à 60 µT (de 1 mG à 600 mG) Mode LF30 : de 50 Hz à 1 KHz – de 0,01 µT à 1 µT (de 0,1 mG à 10 mG) Mode E-Field : de 50 Hz à 50 KHz – de 10 V/m à 1000 V/m Plage dynamique : 65 dB • Densité de puissance : de 0,0005 mW/m² à 1,8 W/m² – de 14 mV/m à 26,2 V/m (mode RF) • Antenne interne intégrée, directionnelle • Afficheur graphique à cristaux liquides LCD. • Rétro-éclairage LCD : extinction automatique au bout de 15s ou activable manuellement (mode forcé) via le • bouton "light". Affichage des valeurs : LCD 4 et 5 digits. • Paliers lumineux de 8 LED avec 3 niveaux de sécurité (4 seuils de sensibilité réglables en mode RF). • Histogramme à défilement continu (niveau / temps) des 30 dernières valeurs max enregistrées. • Bargraphe analogique horizontal (5 dB par segment en mode RF). • Vitesse d'acquisition des mesures : 10 000 échantillons par seconde (10000/sec). • Vitesse d'affichage : 2 mesures par seconde. • Marge d'erreur, incertitude : RF : +/- 3,5dBm, LF : 20%, E-Field : 25%. • Fonctions en anglais : Mode, Hold, Light, Unit, Max, Average, Sound signature, Alarm, Frequency. • Fonctions en français : Mode, Maintien, éclairage, Unités, maximum, Moyenne, Signature sonore, Alarme, •...

  • Page 16: Effectuer Des Mesures

    Annexe 1 : Effectuer des mesures Mesure des basses fréquences : modes E-Field et LF Gauss meter • Le capteur de basses fréquences électriques (E-Field sensor) étant situé sur le devant du boitier, tenez l’appareil à l’horizontal à bout de bras par le bas du boitier et orientez-le vers la source que vous souhaitez mesurer. Tenez-vous en retrait (et éloignez les personnes autour de vous) des sources que vous voulez mesurer pour éviter d’influencer la mesure en captant une partie du signal avec votre corps. La mesure est directionnelle. Selon les critères de la Baubiologie allemande, prévoir de mesurer en « visant » dans les 6 directions (devant, derrière, haut, bas, gauche et droite) pour chaque zone à mesurer. La valeur maximale sera obtenue en dirigeant l’appareil vers la source la plus importante du point mesuré, ce qui permet de l’identifier relativement facilement. Il peut y avoir plusieurs sources importantes au même endroit mesuré. Il s’agira de les supprimer une à une pour les identifier.

  • Page 17: Mesure Des Hautes Fréquences : Mode Rf

    Vérifiez ensuite la pollution électrique émanant des câbles passant dans les cloisons. Il peut parfois être nécessaire de couper le courant depuis le tableau électrique circuit par circuit pour repérer celui ou ceux qui posent le plus de problèmes. Un moyen d’éviter cette pollution est de disjoncter tout simplement les circuits concernés la nuit ou bien de faire installer par un électricien des interrupteurs automatiques de champs au niveau du tableau électrique. Ceux-ci suppriment les champs de ces circuits quand tout est éteint.
  • Page 18 Mesure des pollutions externes En premier lieu, il faut éliminer les sources de pollution internes en éteignant les téléphones fixes sans fil DECT, les téléphones portables, le Wi-Fi, en débranchant les TV et toute la domotique connectée afin de ne mesurer que les rayonnements provenant de l’extérieur et pouvoir ainsi clairement identifier les pollutions du voisinage et celles issues des antennes-relais. Il est également important de bien identifier les zones de pénétration des hyperfréquences au niveau des murs, des fenêtres, des châssis, des plafonds, des sols etc. Cela vous aidera par la suite à choisir en cas de besoin le système de blindage le mieux adapté. Mesure des pollutions internes En second lieu, il faut rallumer vos différents appareils un à un afin d’évaluer la pollution électromagnétique engendrée par chacun d’entre eux, sans oublier le four à micro-ondes.
  • Page 19 Réduire les sources de rayonnements Repérer les sources de rayonnements électromagnétiques dans vos espaces de vie intérieurs et sur vos lieux de travail et évaluer rapidement la nature et la puissance de ces rayonnements est donc une première étape fondamentale à effectuer, et le Cornet ED88T est un appareil parfaitement conçu pour vous y aider. Diverses vidéos, disponibles sur le site www.geotellurique.fr, pourront également vous apporter un supplément d’informations. La deuxième étape consistera ensuite à mettre en œuvre des solutions concrètes d’hygiène électromagnétique afin de diminuer de manière significative ces rayonnements polluants dans votre...
  • Page 20 Il nous parait important aussi de rétablir les fréquences naturelles de la terre dans les lieux blindés qui en sont dépourvus ou dans les environnements totalement saturés en pollutions électromagnétiques artificielles. Pour ce faire, le filet NIP de Top-Quant, à placer au niveau du plancher de la pièce ou sous le matelas, permet de récréer un champ électromagnétique naturel, bénéfique pour notre santé, dont nous sommes trop souvent déconnectés. Enfin, le Cornet ED88TPlus ne mesure pas que les hyperfréquences, et il ne faut pas oublier que dans une majorité des cas, selon nos diagnostics, les pollutions électromagnétiques liées aux basses fréquences (champs électriques et magnétiques) sont souvent aussi significatives que celles liées aux hyperfréquences bien que souvent encore moins bien prises en compte. Un diagnostic complet s’impose donc de tous les types de fréquences et rayonnements. Afin de vous familiariser avec cette problématique, nous vous conseillons vivement la lecture du guide complet de David BRUNO "Comment se protéger des ondes électromagnétiques ?", en vente sur notre site www.geotellurique.fr. D’autre part, sachez que toute notre équipe est à votre disposition pour vous conseiller et vous proposer de nombreuses solutions de protections sur mesure afin de vous éviter bien des déconvenues et des achats inutiles. N’hésitez pas à nous appeler !

  • Page 21: Annexe

    Annexe 3 : Respecter les valeurs de précaution Voici quelques recommandations de valeurs de précaution à respecter dans les zones de repos concernant les champs électromagnétiques hautes fréquences. Les signaux pulsés devraient toujours être inférieurs à : 0,1 μW/m² d’après l’institut de Baubiologie et d’Ecologie de Neubeuern 1 μW/m2 d’après les autorités médicales de la ville de Salzburg 2 μW/m² d’après le dernier rapport Bio initiative de 2012, établi par des scientifiques indépendants Malheureusement, les normes officielles appliquées dans la majorité des pays sont situées très largement au-dessus de ces recommandations, pourtant avancées par de nombreux médecins spécialisés dans les nuisances de l’environnement, les spécialistes en bio construction et de nombreuses institutions scientifiques indépendantes. Ainsi, selon les bandes de fréquences utilisées, les limites officielles sont généralement comprises entre 4 et 10 W/m2 (4 000 000 µW/m2 à 10 000 000 µW/m2), soit des milliers de fois supérieures aux recommandations de valeurs de précaution ci- dessus ! Or, si ces valeurs correspondent aux seuils où se produit l’échauffement thermique des cellules, au vu des dernières études d’impact sur la biologie du vivant, il est désormais établi que les rayonnements électromagnétiques endommagent les cellules bien au-dessous de ces seuils (effets athermiques). Une grande majorité de spécialistes indépendants s’accordent donc aujourd’hui à recommander les valeurs d’exposition les plus faibles possibles et se réfèrent désormais aux valeurs indicatives du standard allemand de baubiologie SMB2015 comme valeurs de précaution à long terme pour les zones de longue exposition et de repos.

  • Page 22: Valeurs Indicatives En Baubiologie

    BAUBIOLOGIE MAES / Institut für Baubiologie + Nachhaltigkeit IBN Complément au standard de la technique de mesure en baubiologie SBM-2015 VALEURS INDICATIVES EN BAUBIOLOGIE POUR LES ZONES DE REPOS Les valeurs indicatives en baubiologie sont des valeurs de précaution. Elles concernent les zones de repos et de sommeil, la période de régénération particulièrement sensible de l'homme et le risque à...

  • Page 23: Abréviations Et Définitions

    Abréviations et définitions Unité de mesure Abréviation Définition Puissance en Watt Exprime une puissance : courant x tension (V x A = W) 1 µW = 0,000.001 Watt Densité de puissance Exprime la puissance d’un rayonnement : énergie par unité de surface Exprime une différence de Tension en Volt potentiel électrique entre deux 1 mV = 0,001 Volt points Intensité du champ électrique volt par mètre - V/m Energie électrique présente dans l’air entre deux points distants champ (d’induction) Tesla : T // Gauss : G 1 µT = 10 mG magnétique Décibel-milliwatt dBm Unité indiquant le rapport de puissance en décibels (dB) entre la puissance mesurée et un milliwatt (mW). Wireless local area network WLAN Réseau local sans fil (Wi-Fi) DECT Digital Enhanced Cordless Téléphones sans-fil sur base Telephone GSM Global System for Mobile Téléphonie mobile Communications...
  • Page 24 Le Cornet ED88TPlus est conçu pour effectuer des évaluations simples et rapides de l’environnement électromagnétique au quotidien. Les valeurs mesurées doivent être prises en compte uniquement à titre indicatif. La procédure officielle de mesure des seuils de sécurité des hyperfréquences est complexe et doit être mis en œuvre par des techniciens qualifiés avec des instruments de laboratoire. L’ED88TPlus est donc un simple instrument d’évaluation et non un appareil homologué par les autorités judiciaires et médicales.
