ME ED85EXPlus - 01/08/2022
1

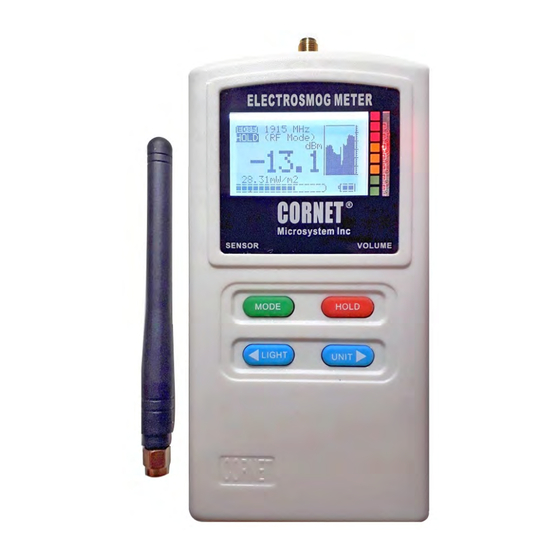

CORNET® ED-85EXPlus
Guide d'utilisation
Source : CORNET
ED-85EXPlus Electrosmog meter user's manual 29/05/2018 (Réf V1.0)
®
Mesureur de champs électromagnétiques 2 en 1 CORNET
ED-85EXPlus, Manuel d'utilisateur V.1.0 au 09/08/2018
®
Produit proposé en partenariat avec Geotellurique.fr
Le Champ Massé 61160 COUDEHARD
Téléphone : 02 33 12 08 81
E-mail : info@choix-de-vie.com
www.choix-de-vie.com
www.geotellurique.fr I SARL Équilibre Habitat Santé Conseils
18, Avenue Paul GIROD - 73400 Ugine I contact@geotellurique.fr I Tél. : +33 (0)9 72 63 82 73
Table des Matières
loading

Manuels Connexes pour CORNET ED-85EXPlus

Sommaire des Matières pour CORNET ED-85EXPlus

  • Page 1 ME ED85EXPlus - 01/08/2022 CORNET® ED-85EXPlus Guide d’utilisation Source : CORNET ED-85EXPlus Electrosmog meter user’s manual 29/05/2018 (Réf V1.0) ® Mesureur de champs électromagnétiques 2 en 1 CORNET ED-85EXPlus, Manuel d’utilisateur V.1.0 au 09/08/2018 ® Produit proposé en partenariat avec Geotellurique.fr Le Champ Massé...

  • Page 2: Table Des Matières

    ME ED85EXPlus - 01/08/2022 TABLE DES MATIERES Introduction Présentation du CORNET® ED-85EXPlus Les différentes vues de l’appareil Mesure des champs hautes fréquences - « Mode RF : radio-frequencies » Mesure des champs magnétiques basses fréquences BF « Modes LF600 et LF30 : Low Frequencies.
  • Page 3 Réglage des seuils d’alertes : fonction Alarme (uniquement en mode RF) Réinitialisation des valeurs par défaut Sauvegarde des réglages Caractéristiques techniques CORNET® ED-85EXPlus Annexe 1 : Effectuer des mesures cohérentes Mesure des basses fréquences : mode LF Gauss meter Mesure des hautes fréquences : mode RF Choix de l’antenne : un préalable à...

  • Page 4: Introduction

    Leds en fonction des valeurs de prévention recherchée. Le CORNET ED-85EXPlus est doté d’une large bande de fréquences, d’une très haute sensibilité et d’un ® temps de réponse extrêmement rapide. Il est également équipé d’un démodulateur acoustique permettant de différencier les signaux pulsés entre eux, d’un bargraphe à...

  • Page 5: Présentation Du Cornet® Ed-85Explus

    ME ED85EXPlus - 01/08/2022 Présentation du CORNET® ED-85EXPlus L’Electrosmog meter ED-85EXPlus de chez CORNET Microsystem Inc., est un appareil deux en un qui permet de mesurer : Les champs électriques de hautes fréquences (HF) • Les champs magnétiques basses fréquences (BF) •...

  • Page 6: Mesure Des Champs Hautes Fréquences - « Mode Rf : Radio-Frequencies

    Avertissement important : le CORNET ED-85EXPlus ne permet pas la mesure des champs électriques , son ® port SMA ayant pris la place de la sonde électrique que l'on trouve dans le très prisé CORNET ED88T. Nous ® vous conseillons pour cela, suivant votre attente en termes de qualité de détection ou de mesure, d'utiliser un détecteur de champ électrique sonore PM8908C Peakmeter, un mesureur de la gamme Gigahertz...

  • Page 7: Caractéristiques Principales

    ME ED85EXPlus - 01/08/2022 Caractéristiques principales Le CORNET ED-85EXPlus dispose dans chacun des 2 modes de mesure des caractéristiques suivantes : ® En mode RF (RF Mode) : antenne interne intégrée pour l'affichage de fréquence uniquement. Antenne externe externe souple noire (connecteur SMA) permettant la prise de mesure .

  • Page 8: Insertion De La Pile - Mise En Service De L'appareil

    ON/OFF/Vol située sur le flanc droit de l’appareil. Faites glisser la molette vers le haut, vous entendez un petit clic dès la bascule du contact et votre Cornet Electrosmog Meter est en service. Appuyez sur la touche LIGHT pour réactiver le rétroéclairage après 15 secondes et vous familiariser avec les informations présentes sur l’écran d’affichage.

  • Page 9: Position Des Capteurs Dans L'appareil

    ME ED85EXPlus - 01/08/2022 Position des capteurs dans l’appareil Sonde de champ Sonde champ électrique magnétique non disponible sur cet appareil bien que visible sur l’étiquette du produit, le connecteur SMA ayant pris sa place dans le boitier… Antenne RF intégrée pour affichage des fréquences uniquement Mode Radiofréquences RF...

  • Page 10: Pas À Pas Rapide

    ME ED85EXPlus - 01/08/2022 Valeur MAX mémorisée : en petits caractères, la valeur maximum (« ») du signal, mesurée depuis la • mise en marche de l’appareil. Permet de relever les pics d’intensité, valeurs MAX ou crête. Fonction particulièrement importante pour les signaux fortement pulsés comme le WiFi, tél DECT, Bluetooth, téléphonie mobile 2G 3G 4G, radars aviation, etc.

  • Page 11: Détails Du Mode Rf (Radio Frequencies)

    ME ED85EXPlus - 01/08/2022 Détails du mode RF (Radio Frequencies) - Ondes électromagnétiques Hautes Fréquences (HF) Affichage de la valeur instantanée du champ mesuré et fonction Hold : pour bloquer la mesure. • Mémorisation des valeurs moyennes et maximum MAX . •...

  • Page 12: Valeur Maximum (Pic Ou Crête)

    ME ED85EXPlus - 01/08/2022 NB : Sur l’affichage en dBm, la valeur maximum et l’indication de la fréquence du signal maximum mesuré ou la valeur moyenne, sont remplacées à l’écran par la densité de puissance du signal en mW/m². L’appareil est plus sensible que la valeur calibrée ci-dessus et sa détection sonore fonctionne de manière non calibrée à...

  • Page 13: Fréquence De La Source Principale Mesurée

    Pour vous aider à distinguer les signatures sonores des fréquences les plus couramment rencontrées, www.geotellurique.fr met à disposition des fichiers de ces signatures sonores, disponibles au téléchargement sur son site (au bas de la fiche produit du CORNET ED-85EXPlus). ®...

  • Page 14: Mesure Des Champs Magnétiques Basses Fréquences

    ME ED85EXPlus - 01/08/2022 Un 3 appui rallume le rétro-éclairage (en mode RF), • ème Un 4 appui éteint le rétro-éclairage et désactive la fonction sonore (en mode RF), • ème Le rétro-éclairage est compatible avec la fonction acoustique sur ce modèle. Pensez à éteindre le rétro-éclairage ou la fonction sonore quand vous ne vous en servez pas pour économiser la pile.

  • Page 15: Conseils D'utilisation

    ME ED85EXPlus - 01/08/2022 Conseils d’utilisation (cf. repères au dos du boitier) • Contrairement au mode RF, pour lequel il est conseillé de tenir l’appareil par le bas, comme indiqué sur le schéma ci-contre, le capteur de champs magnétiques basses fréquences (« LF (Gauss) sensor situé...

  • Page 16: Niveaux De Sécurité

    ME ED85EXPlus - 01/08/2022 LF600 Préconisations /LF30 Niveau de Densité de Couleur Indications selon ICNIRP Niveau puissance puissance Normes > 30 μT / 3 μT Rouge 3 > -5 dBm 0,18 W/m² italiennes : Danger 0,1 W/m² Normes suisses : 20 μT / 2 μT Rouge 2 -10 dBm...

  • Page 17: Réglages Spécifiques

    ME ED85EXPlus - 01/08/2022 Réglages spécifiques Pour accéder au menu des Réglages spécifiques, appareil allumé , appuyez et maintenez le bouton HOLD enfoncé et appuyez simultanément sur le bouton UNIT, puis relâchez dans l’ordre HOLD puis UNIT : vous entrez dans le menu « (EXIT) SysSetup ». Dans ce menu, le bouton UNIT sert à...

  • Page 18: Options D'affichage (Uniquement En Mode Rf)

    ME ED85EXPlus - 01/08/2022 3) Options d’affichage (uniquement en mode RF) Cette ligne permet de choisir d’afficher par défaut la Valeur moyenne de pic (« PeakAvg »), la Fréquence maximum (« MAXFreq ») ou la Valeur moyenne globale (« AllAvg »). Nous vous conseillons de choisir l’affichage de la Fréquence maximum qui permet de connaitre la fréquence correspondant à...

  • Page 19: Caractéristiques Techniques Cornet® Ed-85Explus

    ME ED85EXPlus - 01/08/2022 Caractéristiques techniques CORNET® ED-85EXPlus Type d’appareil : mesureur de champs électromagnétiques hautes fréquences (mode RF) et de champs • magnétiques basses fréquences (modes LF600 et LF30) Bandes de fréquences mesurées et sensibilités en interne avec antennes intégrées : •...
  • Page 20 ME ED85EXPlus - 01/08/2022 Éditeur logiciel : Tera Term est un logiciel open-source servant de terminal de mesure pour l'acquisition de • données. Il utilise le protocole UTF-8 très largement répandu de nos jours. Indication du standard de sécurité : 3 niveaux de sécurité réglables par LED de couleur. •...

  • Page 21: Annexe 1 : Effectuer Des Mesures Cohérentes

    Choix de l’antenne : un préalable à des mesures de qualité Le CORNET ED-85EXPlus n’utilise pas son antenne intégrée pour pouvoir faire des mesures. Il est donc ® nécessaire de raccorder une antenne externe au connecteur SMA. La gamme de fréquences de de ce connecteur va de 1 MHz à...

  • Page 22: Orientation De L'antenne

    Les émissions d’hyperfréquences Wi-Fi LAN atteignent habituellement les 100 mW, celles des radios CB vont jusqu’à 2 W. La sensibilité actuelle du CORNET ED-85EXPlus va bien au-delà de -65 dBm (calibré), et peut mesurer jusqu’à -70 ® dBm, hors calibrage. Un «...
  • Page 23 Gigahertz Solutions HFE59B + filtre de fréquences avec l’excellente antenne UBB27… L’antenne logarithmique Bat8 : la référence à utiliser avec le CORNET ED-85EXPlus ®...

  • Page 24: Mesure Des Pollutions Externes

    ME ED85EXPlus - 01/08/2022 seront des valeurs comparables à celles du standard allemand de baubiologie SMB2015 en utilisation quasi omnidirectionnelle. (*1) (*2) La valeur mesurée dépend fortement de la position de l’appareil c’est-à-dire de sa distance et de son angle par rapport à...

  • Page 25: Cas Spécifique Des Compteurs Intelligents

    ME ED85EXPlus - 01/08/2022 domotique ou de télésurveillance. Sachez également que de nombreux appareils pouvant sembler inoffensifs (téléphones ou tablettes par exemple) émettent en permanence un signal extrêmement nocif quand ils sont en recherche permanente de réseau Wi-Fi alors même que vous avez désactivé le vôtre ! Cas spécifique des compteurs intelligents Les compteurs qui émettent en hyperfréquences génèrent de courtes salves pulsées après un temps d’attente.

  • Page 26: Annexe 2 : Réduire Les Sources De Rayonnements

    Repérer les sources de rayonnements électromagnétiques dans vos espaces de vie intérieurs et sur vos lieux de travail et évaluer rapidement la nature et la puissance de ces rayonnements est donc une première étape fondamentale à effectuer, et le CORNET ED-85EXPlus est un appareil parfaitement conçu ®...
  • Page 27 électromagnétique naturel, bénéfique pour notre santé, dont nous sommes trop souvent déconnectés. Enfin, le CORNET ED-85EXPlus mesure les hyperfréquences et le champ magnétique basses fréquences, ® et il ne faut pas oublier que dans une majorité des cas, selon nos diagnostics, les pollutions électromagnétiques liées aux basses fréquences de type champ électrique (non mesuré...

  • Page 28: Annexe 3 : Respecter Les Valeurs De Précaution

    ME ED85EXPlus - 01/08/2022 Annexe 3 : Respecter les valeurs de précaution Voici quelques recommandations de valeurs de précaution à respecter dans les zones de repos concernant les champs électromagnétiques hautes fréquences. Les signaux pulsés devraient toujours être inférieurs à : 0,1 µW/m²...
  • Page 29 ME ED85EXPlus - 01/08/2022 BAUBIOLOGIE MAES / Institut für Baubiologie + Nachhaltigkeit IBN Complément au standard de la technique de mesure en baubiologie SBM-2015 VALEURS INDICATIVES EN BAUBIOLOGIE POUR LES ZONES DE REPOS Les valeurs indicatives en baubiologie sont des valeurs de précaution. Elles concernent les zones de repos et de sommeil, la période de régénération particulièrement sensible de l'homme et le risque à...

  • Page 30: Abréviations Et Définitions

    électromagnétique au quotidien. Les valeurs mesurées doivent être prises en compte uniquement à titre indicatif. La procédure officielle de mesure des seuils de sécurité des hyperfréquences est complexe et doit être mis en œuvre par des techniciens qualifiés avec des instruments de laboratoire. Le CORNET ®...
