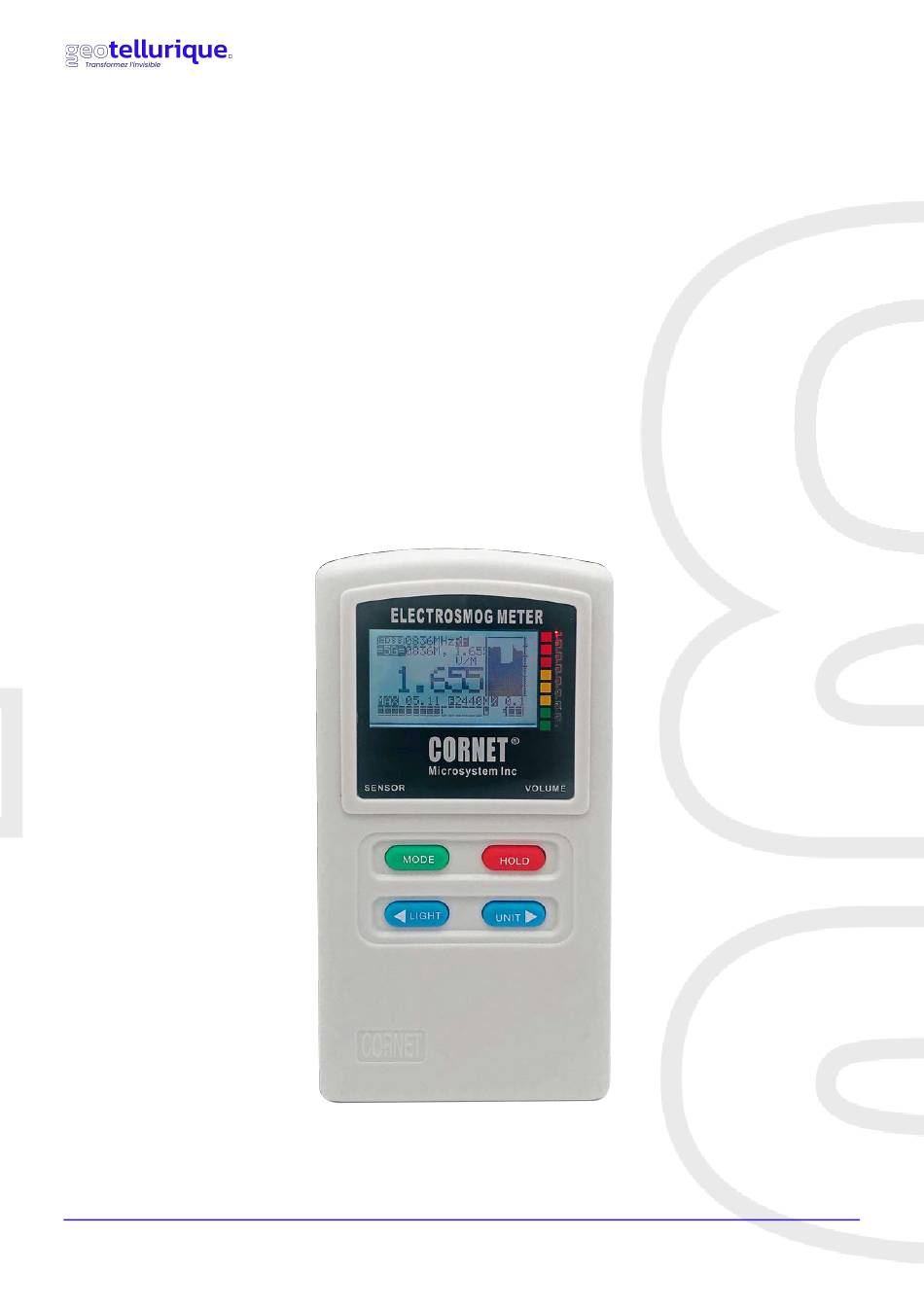

ME Cornet ED88Tplus5G - V1 - 13/06/2022
1

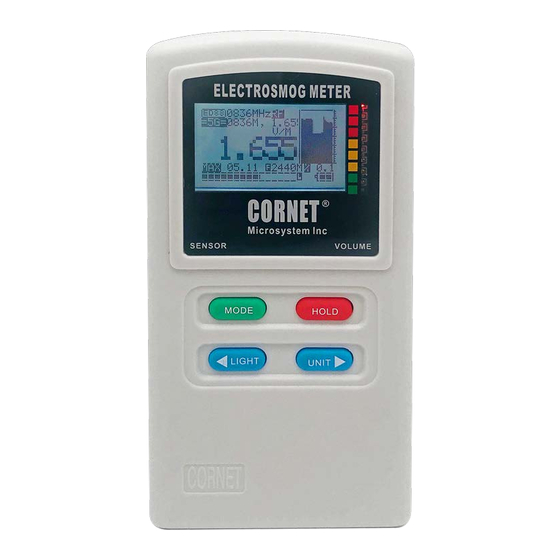

Cornet ED88TPlus5G
Guide d'utilisation
Source : CORNET® ED-88TPlus5G Electrosmog meter user's manual v.1.1a 10/05/2022
Mesureur de champs électromagnétiques 3 en 1 CORNET® ED-88TPlus5G
Traduction et adaptation : Equilibre Habitat Santé Conseils SARL – Geotellurique.fr
Mesureur de champs électromagnétiques Cornet ED88TPlus5G Hautes et Basses fréquences
Référence : ED88TPlus5G
www.geotellurique.fr I SARL Équilibre Habitat Santé Conseils
18, Avenue Paul GIROD - 73400 Ugine I contact@geotellurique.fr I Tél. : +33 (0)9 72 63 82 73
