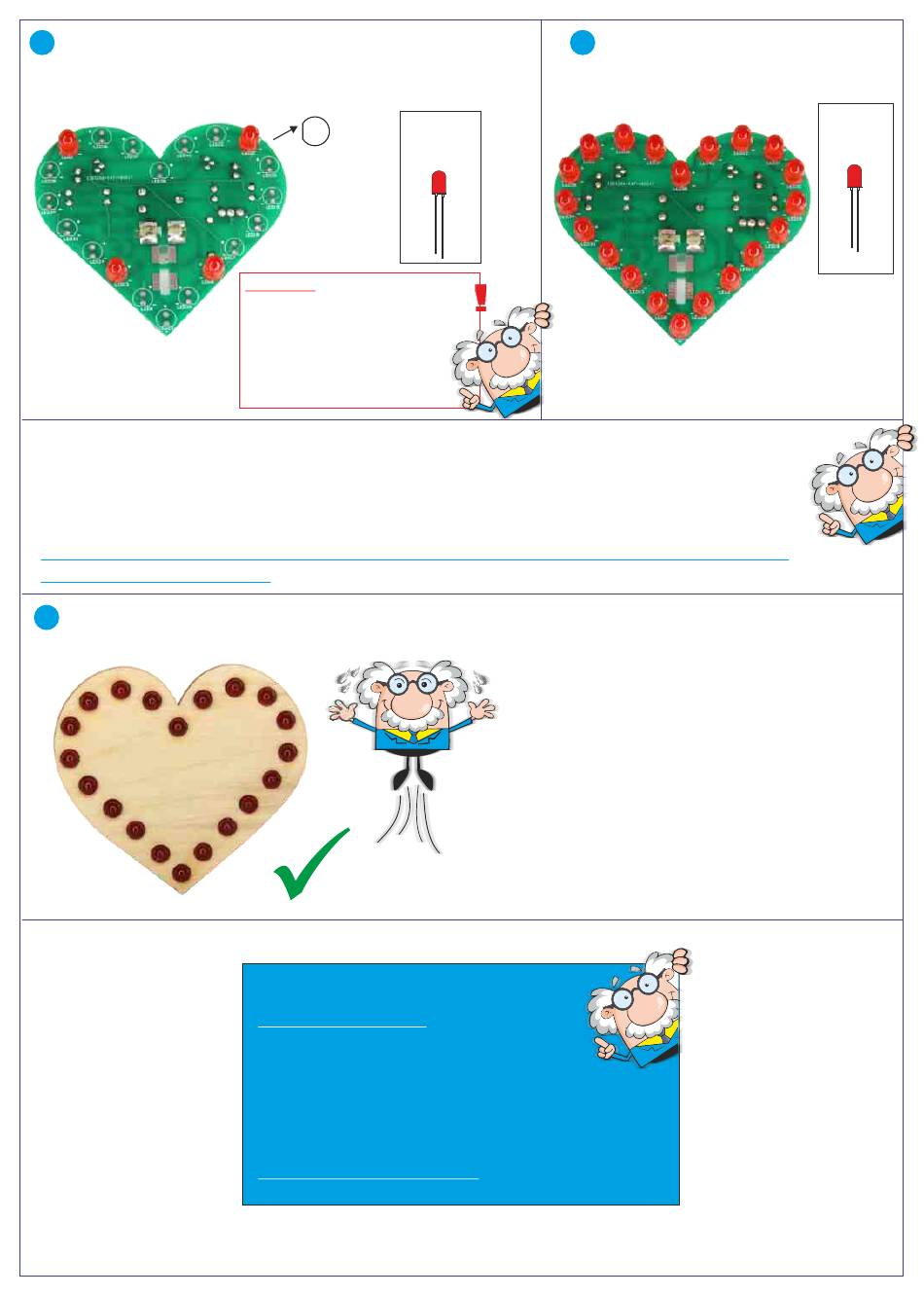

Sol-Expert 76336 Instructions page 4

J
Tourner le circuit imprimé et souder les 4 autres points de soudure
sur la partie avant. (LED 2 / LED 21 / LED 13 / LED 9) Attention à la
polarité - La polarité doit respecter celle indiquée sur le circuit imprimé !
La broche plus longue d'une LED indique toujours le PLUS !
CONTRÔLE VISUEL :
Repose-toi un instant, et laisse tes pensées vagabonder. Lorsque tu es tout à fait détendu, relis les instructions du début,
et contrôle si tu as bien suivi toutes les étapes décrites. Veille particulièrement à éviter tout court-circuit, et à l'exactitude
des valeurs des résistances, etc. Si tout semble en ordre, et lorsque tu as tout vérifié, insère la fiche USB dans une batterie
portable ou un port USB.
Sur la plupart des batteries portables, il est nécessaire d'appuyer tout d'abord sur le bouton d'alimentation, afin de
faire fonctionner le circuit imprimé.
L D'une pression légère, enfoncer le panneau frontal sur les LED. Repositionner les LED si nécessaire !
Sous réserve de modifications et d'erreurs - juillet 2018 / Christian Repky ©
Composants
-
+
nécessaires
Côté aplati
= fil court
ATTENTION : après la soudure, toutes les
LED doivent être posées bien à plat sur le
circuit imprimé. Lors de la soudure, veiller
à ce qu'aucun court-circuit ne survienne
entre les broches ! Il y a notamment
risque de court-circuit lorsque 2 fils
sont soudés ensemble par
inadvertance avec de l'étain à souder.
DÉPANNAGE :
Aucune LED ne s'allume :
- Contrôle tous les points de soudure
- La batterie portable a-t-elle été allumée en appuyant
sur son bouton d'alimentation ?
- Contrôle les transistors, afin de détecter un
court-circuit
- La batterie portable est-elle entièrement chargée ?
Quelques LED ne s'allument pas :
- Contrôle les points de soudure des LED
K
4 x
-
+
Après l'insertion, toutes les LED doivent
désormais S'ALLUMER. Selon la position
de l'interrupteur, l'éclairage est permanent
ou clignotant. Tu peux régler la vitesse de
clignotement avec un petit tournevis sur
le potentiomètre.
Souder les 16 LED restantes.
Attention à la polarité !
Composants
nécessaires
16 x
-
+
