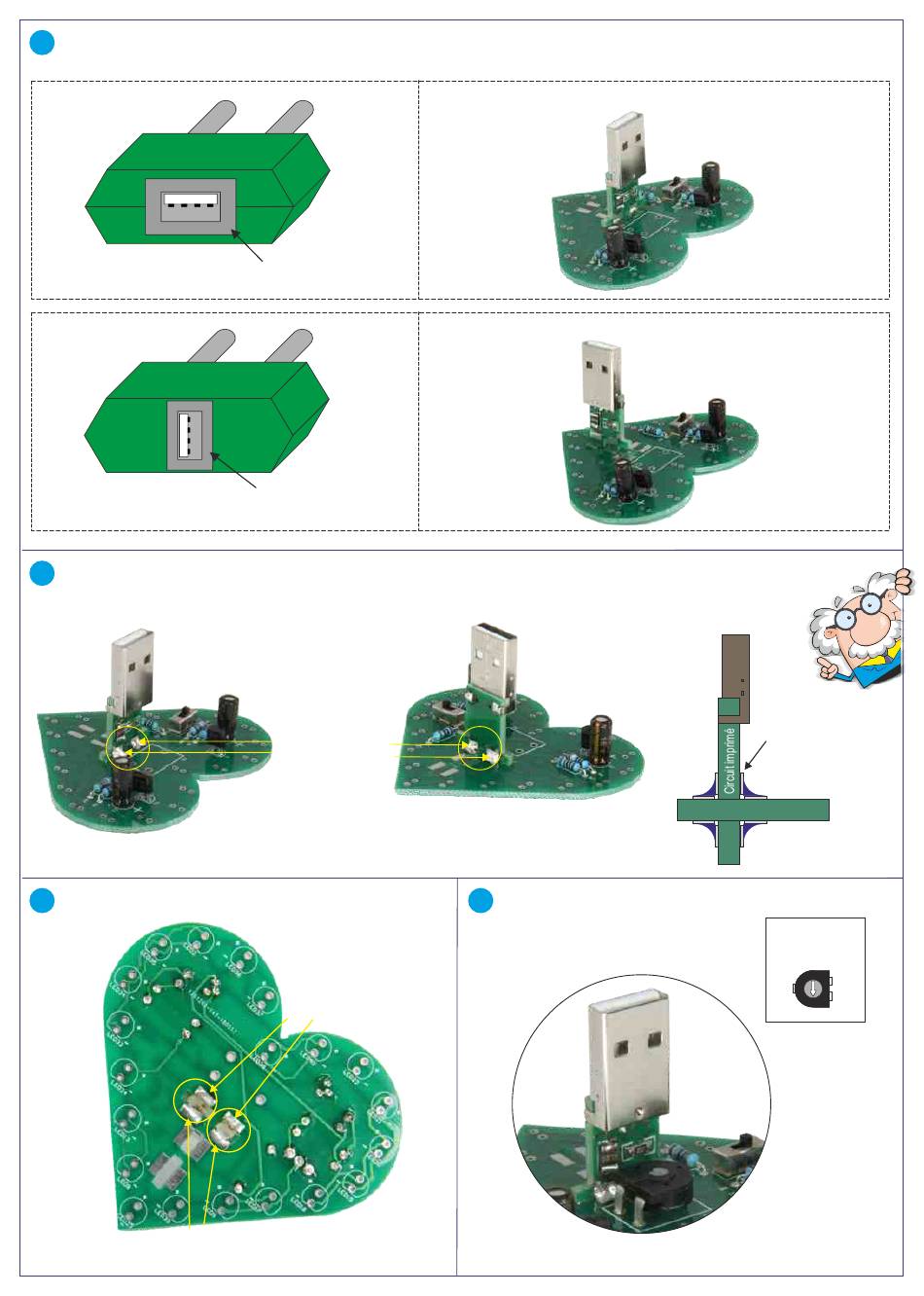

Avant de monter la fiche USB, tu dois constater si le port USB de la batterie portable, ou de l'adaptateur USB que tu
F
souhaites utiliser pour l'alimentation électrique, se trouve à l'horizontale ou à la verticale.
Batterie portable ou
alimentation secteur
Port USB à
l'horizontale
Batterie portable ou
alimentation secteur
Port USB à la
G
Après avoir choisi le bon positionnement de la fiche USB, la souder. Tout d'abord, souder légèrement un seul point de
soudure, repositionner la fiche USB (si elle se trouve de travers), puis souder les 3 points de soudure restants.
Seule la soudure des 4 points de soudure garantit une bonne stabilité de la fiche USB.
H
Tourner le circuit imprimé et souder les 4 autres points
de soudure.
2 points de soudure
verticale
4 points
de soudure
2 points
de soudure
Positionnement de la fiche USB pour un port USB à l'horizontale :
Positionnement de la fiche USB pour un port USB à la verticale :
I
Souder le potentiomètre.
L'étain à ‚
souder connecte
les pastilles.
Étain
Étain
à souder
à souder
Circuit imprimé
Étain
Étain
à souder
à souder
Composant
nécessaire
