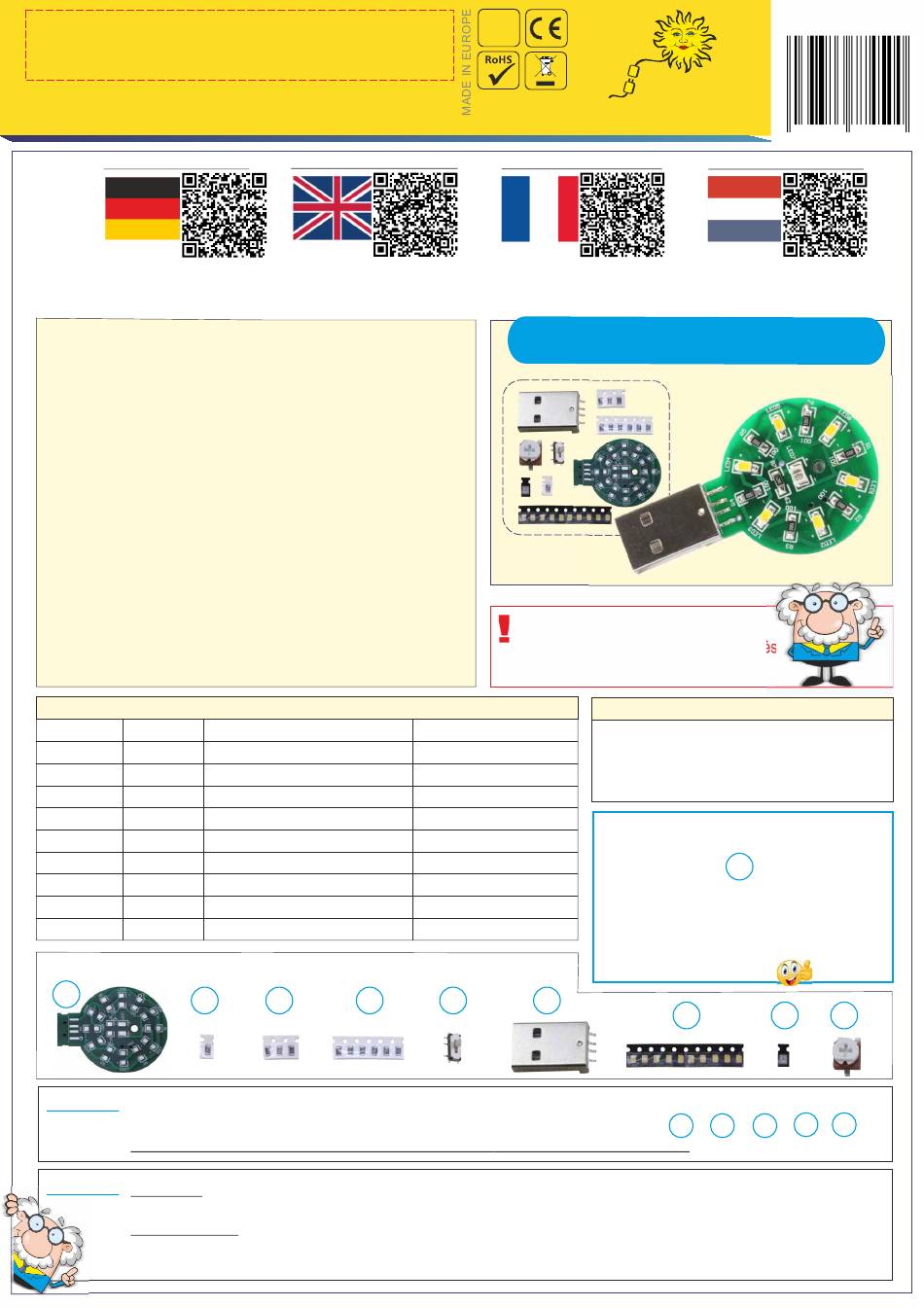

Ce kit de pièces à souder SMD, comprenant une lampe de poche pour
port USB et de nombreux composants SMD différents, convient
idéalement à une première expérience personnelle de montage et de
soudage de composants SMD. Lorsque l'ensemble des 21 composants
sont correctement soudés à la main sur le circuit imprimé, tu obtiens
une lampe de poche ultra-cool qui fonctionne sur port USB. Cette
lampe de poche pratique propose deux variantes d'éclairage, réglables
via un microrupteur : lumière LED blanche variable ou dégradé LED
automatique. Un précieux allié à monter soi-même pour éclairer
l'obscurité et être vu. En plus des instructions détaillées fournies dans
le kit, une vidéo est également disponible pour le montage du circuit
imprimé. Nous y montrons, étape par étape, comment le souder et
quels points respecter. La vidéo et les instructions papier offrent des
conseils et astuces utiles, et permettent également aux débutants de
monter correctement des composants SMD.
Temps de montage : env. 1 heure, degré de difficulté :
moyenne à élevée
Liste de pièces
Illustration Quantité
A 1
B 1
C 3
D 6
E 1
F 1
G 6 (10)
H 1
I 1
Vérifie que tous les composants sont bien là :
A
B
ASTUCE :
les composants SMD sont très petits ; pour n'en perdre aucun, nous avons laissé certains composants dans l'emballage
de transport. Déballe ces composants avec précaution :
de préférence, déballe chaque composant uniquement au moment où tu en as besoin.
ASTUCE :
Soudage : lors du soudage, veille à déposer uniquement un peu d'étain à souder à l'endroit correspondant. En effet, si tu
utilises trop d'étain à souder, le composant peut rapidement surchauffer.
Polarité / sens : les résistances fonctionnent dans les deux sens. Par conséquent, leur direction sur le circuit imprimé n'a
aucune importance. En revanche, une LED possède un pôle "+" et "-". Si tu la montes à l'envers, elle ne s'allumera pas.
Veille donc à respecter particulièrement sa polarité !
