1
2
Anleitung -
User manual
Mode D'emploi - Handleiding
SOL-EXPERT
group
group
Roboter - Bausatz
Robot - Kit
Robot - Kit
Robot - Bouwpakket
Bauen Sie ein Getriebe und lernen Sie, wie automatische Getriebe und Motoren funktionieren! /
Stromversorgung durch 2 AA Batterien (nicht inbegriffen) / Schleifen Sie raue Kanten vor der Benutzung mit
dem beiliegenden Sandpapier / Verwenden Sie Kleber, falls die geschnittenen Teile sich nicht leicht
verbinden lassen.
Build up a gearbox and learn how automatic transmissions and motors work! / Powered by 2 AA batteries
(not included) / Use the sand paper supplied to sand jagged edges before use / Use glue if the cut pieces
don't easily join.
Fabriquez une boîte de vitesse et apprenez le fonctionnement automatique des transmissions et des
moteurs! / Fonctionne avec 2 piles AA (non fournies). / Utilisez le papier émeri fourni pour poncer les bords
irréguliers avant l'emploi / Utilisez la colle si les pièces découpées ne s'assemblent pas facilement.
Bouw een versnellingsbak en leer hoe automatische transmissies en motoren werken! / Voeding: 2 AA
batterijen (niet inbegrepen). / Gebruik het meegeleverde schuurpapier om voor gebruik de scherpe randen
glad te schuren. / Gebruik lijm indien de uitgesneden deeltjes niet helemaal goed aan elkaar zitten.
A
H
G
K
B
C
L
I
D
E
J
M
F
Benötigte Werkzeuge
Needed tools
Outils nécessaires
Nodig hulpmiddelen

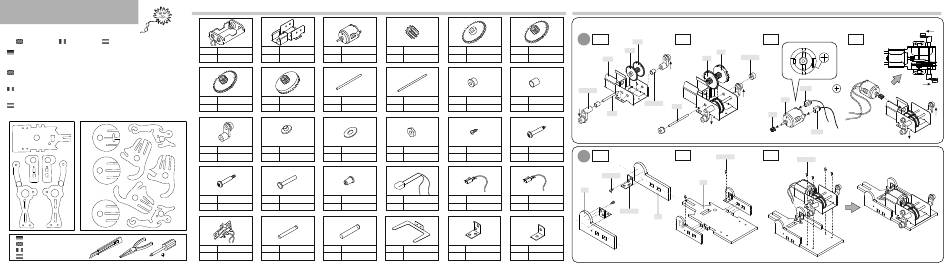

Teileliste - Parts List - Liste de pièces - Lijst van stukken
No.P1
Gearbox
No.P2
No.P24
Battery holder
Motor DC3V
Qty:
1 pc
Qty:
1 pc
Qty:
1 pc
No.P6
Gear 40T/10T
No.P7
Face gear 36T/10T
No.P8
Metal shaft
Qty:
1 pc
Qty:
1 pc
Qty:
1 pc
(3X52mm)
(Green)
(white)
Nylon connector
Nylon pad
Washer
No.P12
No.P13
No.P14
Qty:
2 pcs
Qty:
8 pcs
Qty:
6pcs
No.P18
Screw
No.P19
Rivet
No.P20
Nylon cap
Qty:
2 pcs
Qty:
2 pcs
Qty:
2 pcs
No.P25
Slide switch with wire
No.P26
Plastic tube
No.P27
Plastic tube
Qty:
1 pc
Qty:
1 pc
(Small)
Qty:
2 pcs
(Large)
No.P3
Pinion gear 8T
No.P4
Gear 40T/0T
No.P5
Gear 40T/10T
Qty:
1 pc
Qty:
1 pc
(White)
Qty:
1 pc
(Red)
No.P9
Metal shaft
No.P10
Nylon pad
No.P11
Nylon post
Qty:
1 pc
(2X40mm)
Qty:
2 pcs
Qty:
2 pcs
No.P15
Nut M2
No.P16
Self-tapping screw
No.P17
Self-tapping screw
Qty:
2 pcs
Qty:
18 pcs
(2X4mm)
Qty:
2 pcs
No.P21
LED with wires
No.P22
Wire with terminal
No.P23
Wire with terminal
Qty:
2pcs
Qty:
1 pc
Qty:
1 pc
Dia:8mm
(Yellow)
(Green)
No.P28
Metal foot
No.P29
Fixing plate
No.P30
Fixing plate
Qty:
2 pcs
("U"shape)
Qty:
2 pcs
(Large)
Qty:
1 pc
(Small)
Anweisung - Instruction - Instruction - Instructie
1
1-1
1-2
P5
P4
P7
P10x2
P6
P1
P12x2
P11x2
P9
P8
2-2
2
2-1
P16x2
P16x2
A
C
P29x2
B
1-3
1-4
P22
( Yellow )
P2
P3
P23
( Green )
2-3
P16x4
loading
