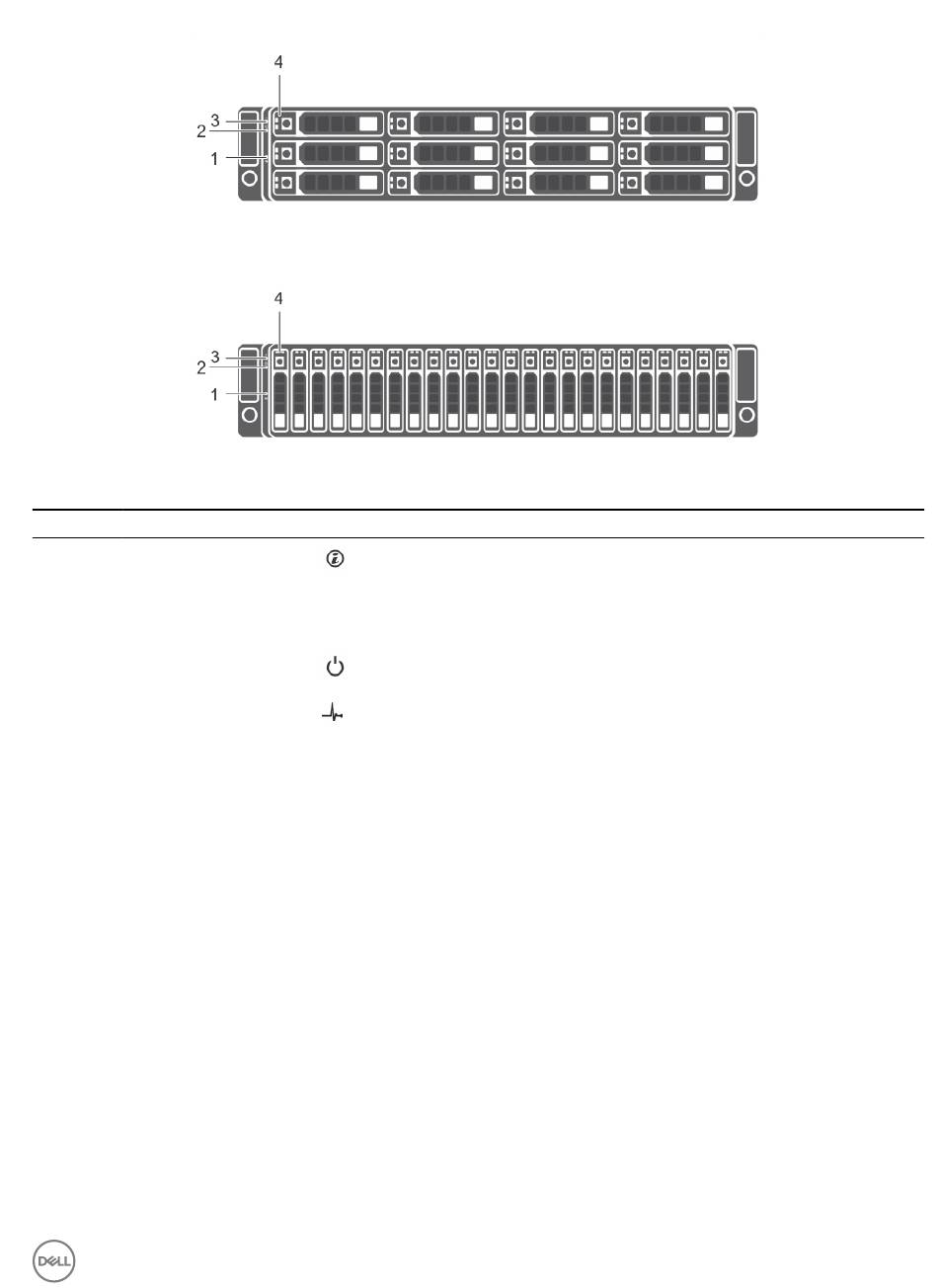

Figure 13. SCv300Fonctions et voyants du panneau avant du
Figure 14. Fonctions et voyants du panneau avant du SCv320
Élément Nom
1 Bouton d'identification du
système
2 Voyant d'alimentation
3 Voyant d'état du Boîtier
d'extension
4 Disques durs
Disques du Boîtier d'extension SCv300 et SCv320
Les disques Dell Enterprise Plus Value sont les seuls disques qui peuvent être installés dans les Boîtiers d'extension SCv300 et
SCv320. Si un lecteur autre que Dell Enterprise Plus Value est installé, le Storage Center empêche sa gestion.
Les disques durs d'un Boîtier d'extension SCv300 sont installés horizontalement.
Icône Description
Le bouton d'identification du système situé sur le panneau de commande
avant permet de localiser un boîtier d'extension particulier dans un rack.
Lorsque le bouton est enfoncé, les voyants d'état du système situés sur le
panneau de commande et sur le module de gestion du boîtier EMM
clignotent en bleu jusqu'à ce que le bouton soit à nouveau enfoncé.
Le voyant d'alimentation s'allume lorsqu'au moins une source d'alimentation
alimente le boîtier d'extension.
Le voyant d'état du boîtier d'extension s'allume lorsque le boîtier
d'extension est sous tension.
• Bleu fixe lorsque le système fonctionne normalement.
• Bleu clignotant lorsqu'un serveur hôte identifie le boîtier d'extension ou
que le bouton d'identification système est enfoncé.
• Le voyant orange clignote ou reste orange fixe pendant quelques
secondes, puis s'éteint lorsque les modules EMM sont démarrés ou
réinitialisés.
• Orange clignotant pendant une période prolongée lorsque le boîtier
d'extension est dans un état d'avertissement.
• Reste allumé en orange lorsque le boîtier d'extension est en état de
défaillance.
• SCv300 : jusqu'à 12 lecteurs de disque dur SAS de 3,5 pouces
remplaçables à chaud.
• SCv320 : jusqu'à 24 lecteurs de disque dur SAS de 2,5 pouces
remplaçables à chaud.
À propos du Système de stockage SCv3000 et SCv3020
