Montage de la rampe gaz
La rampe gaz est homologuée selon la norme EN 676 et elle est fournie
séparément, le code se trouve dans l'Annexe B.
La rampe peut arriver par la droite ou par la gauche, au besoin, voir
Fig. 19.
La rampe gaz doit être reliée au raccord du gaz 1)(Fig. 19), par la bride
2), le joint 3) et les vis 4) fournis en standard avec le brûleur.
Les électrovannes du gaz doivent être le plus près possible du brûleur de
façon à assurer l'arrivée du gaz à la tête de combustion en un temps de
sécurité de 3 s.
S'assurer que la pression maximale nécessaire au brûleur soit comprise
dans la plage de réglage du régulateur de pression (couleur du ressort):
rampe gaz MBC-1900-SE.
Pour le réglage de la rampe gaz, voir les instructions qui
l'accompagnent.
ATTENTION
1
- Canalisation d'arrivée du gaz
2
- Vanne manuelle
3
- Joint antivibration
4
- Manomètre avec robinet à bouton poussoir
5
- Filtre
6A - Multibloc «fileté» comprenant:
- filtre (remplaçable)
- vanne de sécurité
- vanne de fonctionnement
- régulateur de pression
6B - Multibloc «bridé» comprenant:
- vanne de sécurité
- vanne de fonctionnement
- régulateur de pression
7
- Pressostat gaz minimum
8
- Dispositif de contrôle d'étanchéité vannes.
Selon la norme EN 676, le contrôle d'étan-
chéité est obligatoire pour les brûleurs
ayant une puissance maximale supérieure
à 1200 kW.
9
- Joint
10 - Joint fourni
11 - Papillon réglage gaz
12 - Pressostat gaz max.
13 - Adaptateur rampe-brûleur
- fourni avec le brûleur
- fourni sur demande à part de la rampe gaz
pour les versions bridées
P1 - Pression à la tête de combustion
P2 - Pression en amont vannes/régulateur
P3 - Pression en amont du filtre
L
- La rampe gaz est fournie à part avec le
code indiqué dans l'Annexe B.
L1 - A la charge de l'installateur
Les fuites de charge le long de la ligne d'alimentation du gaz sont indiquées dans l'Annexe C.
6368
D722
7
4
P2
1
2
3
L1
7
4
1
2
5
3
P3
L1
19
F
8
11
P1
13
6A
L
8
11
P1
P2
6B
9
13
L
D3735

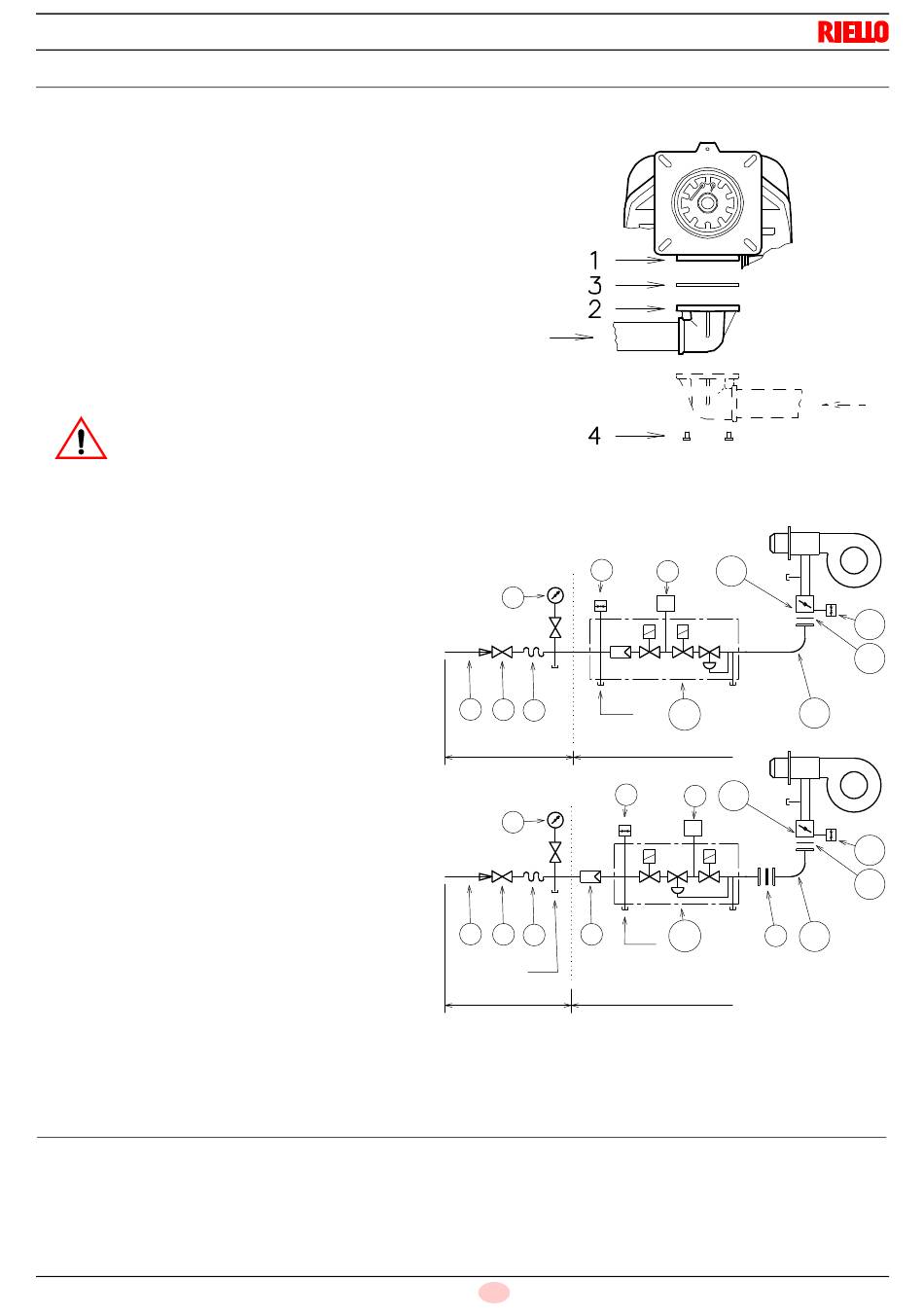

Fig. 19
12
10
12
10
Fig. 20
