Description technique du brûleur
3

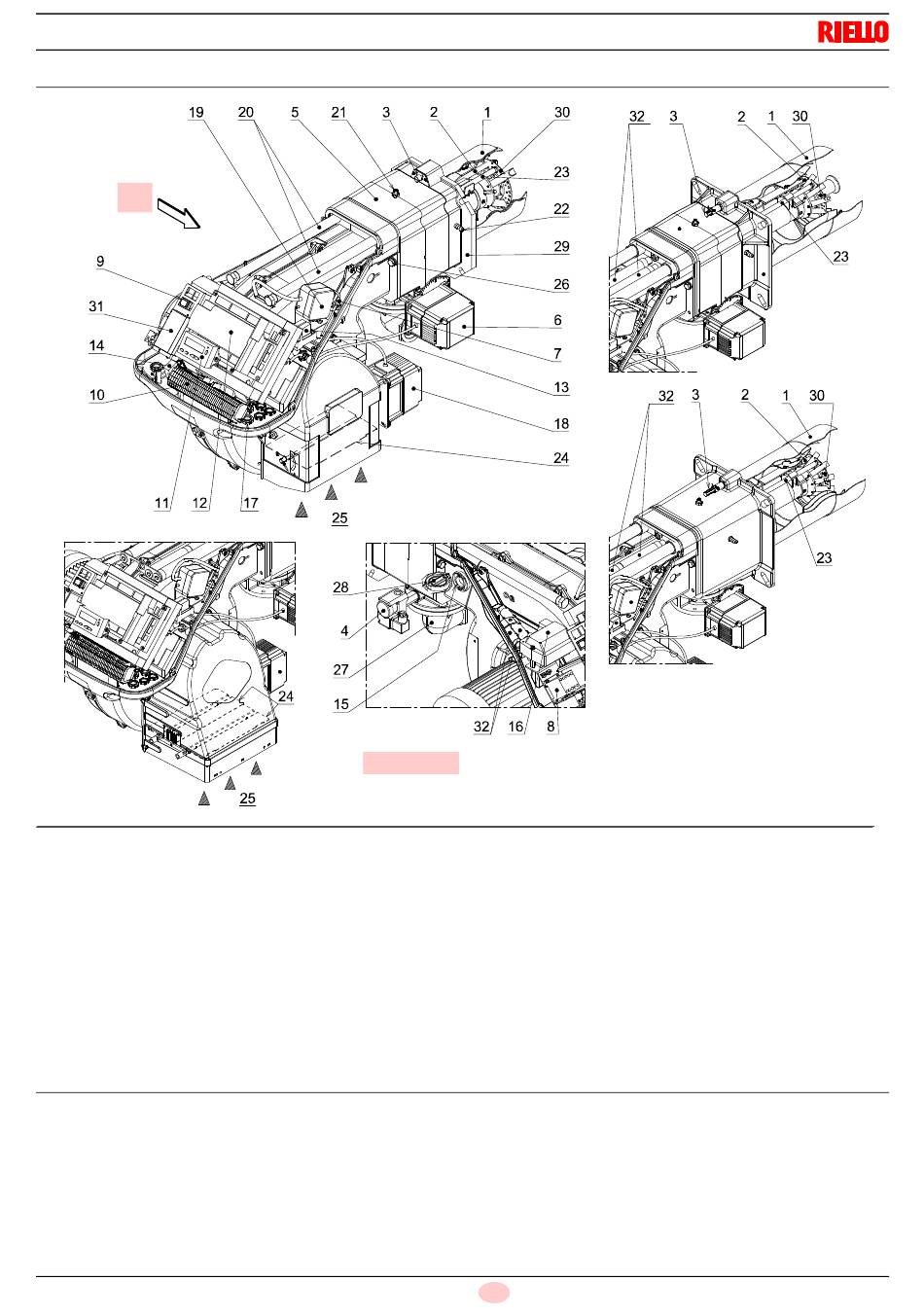

3.9 Composants du brûleur
A
RS 190/E
RS 250/E MZ
1 Tête de combustion
2 Electrode d'allumage
3 Vis pour réglage tête de combustion
4 Pressostat gaz max.
5 Manchon
6 Servomoteur gaz
7 Fiche-prise sur câble de la sonde d'ioni-
sation
8 Contacteur moteur et relais thermique
avec bouton de déblocage
9 Interrupteur de fonctionnement allumé/
éteint
10 Bornier pour le raccordement électrique
11 Panneau opérateur avec afficheur LCD
3.10 Matériel fourni
Le brûleur est fourni équipé de:
Bride pour rampe à gaz

Joint de bride

N° 6 Vis pour fixer la bride: M10 x 30 pour RS 70-100/E -

RS 130/E - RS 190/E, M10 x 40 pour RS 250/E MZ
Écran thermique

4 Vis pour fixer la bride du brûleur à la chaudière:

M12 x 35 pour RS 70-100/E - RS 130/E, M16 x 40 pour RS
190/E -RS 250/E MZ
2 Vis M4 x 7 (seulement pour RS 190/E et RS 250/E MZ)

6368
RS 70-100/E
RS 130/E
vue de A
12 Boîte de contrôle de la flamme et du
rapport air/combustible
13 Relais contacts propres
14 Filtre contre les troubles radio
15 Viseur flamme
16 Transformateur d'allumage
17 Passe-câbles pour raccordements
électriques aux soins de l'installateur
18 Servomoteur air
19 Pressostat air seul minimum (type dif-
férentiel)
20 Guides pour ouverture brûleur et ins-
pection de la tête de combustion
21 Prise de pression gaz et vis de fixation
tête






11
F
22 Prise de pression air
23 Sonde de contrôle présence flamme
24 Volet d'air
25 Entrée d'air dans le ventilateur
26 Vis de fixation ventilateur au manchon
27 Canalisation d'arrivée du gaz
28 Vanne papillon gaz
29 Bride de fixation à la chaudière
30 Disque de stabilité de la flamme
31 Bride pour l'application du régulateur
de puissance RWF40
32 Rallonges pour glissière 20) - seule-
ment pour versions TL
Rallonges 32) pour glissières 20): seulement pour versions TL
Disque (seulement pour RS 190/E et RS 250/E MZ)
Disquette (seulement pour RS 190/E et RS 250/E MZ)
Kit PVP pour contrôle d'étanchéité (équipement livré en stan-
dard sur RS 130/E, RS 190/E et RS 250/E MZ, accessoire
disponible sur demande pour RS 70-100/E - voir Annexe B)
Manuel d'instruction
Catalogue pièces détachées
RS 190/E
RS 250/E MZ
D8038
Fig. 5
