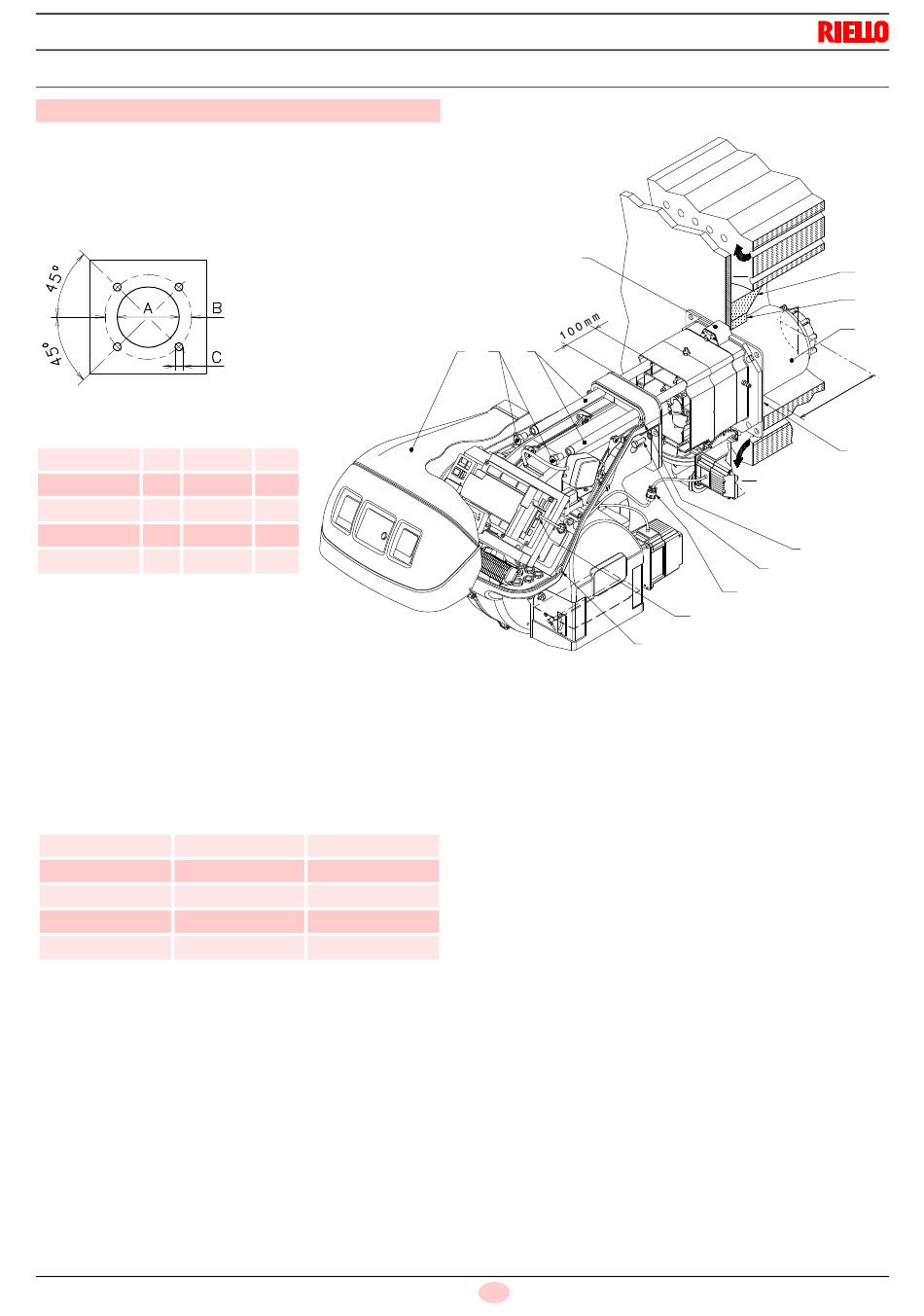

4.5 Fixation du brûleur à la chaudière
Préparation de la chaudière
Perçage de la plaque chaudière
Percer la plaque de fermeture de la chambre de combustion
comme indiqué sur la Fig. 10. La position des trous filetés peut
être tracée en utilisant l'écran thermique fourni avec le brûleur.
mm A
RS 70/E 185 275-325
RS 100/E 185 275-325
RS 130/E 195 275-325
RS 190/E 230 325-368
RS 250/E MZ 230 325-368
Longueur de la buse
La longueur de la buse doit être choisie selon les indications du
constructeur de la chaudière, et tout cas, elle doit en être supé-
rieure à l'épaisseur de la porte de la chaudière, matériau réfrac-
taire compris. Les longueurs L disponibles sont celles indiquées
dans le tableau ci-dessous.
Tête de
combustion
RS 70/E
RS 100/E
RS 130/E
RS 190/E
RS 250/E MZ
6368
Fig. 10
B C
M 12
M 12
M 12
M 16
M 16
courte longue
250 mm 385 mm
250 mm 385 mm
280 mm 415 mm
372 mm 522 mm
370 mm 520 mm
1 2 5
D7950
Pour les chaudières avec circulation des fumées sur l'avant 13),
ou avec chambre à inversion de flamme, réaliser une protection
en matériau réfractaire 11), entre réfractaire chaudière 12) et
buse 10). La protection doit permettre l'extraction de la buse.
Voir Fig. 11.
Pour les chaudières dont la partie frontale est refroidie par eau,
le revêtement réfractaire 11)-12) n'est pas nécessaire, sauf
indication expresse du constructeur de la chaudière.
15
F
9
13
13
15
14
3
12
11
10
L
8
3
4
Fig. 11
