2.
Informations destinées aux installateurs

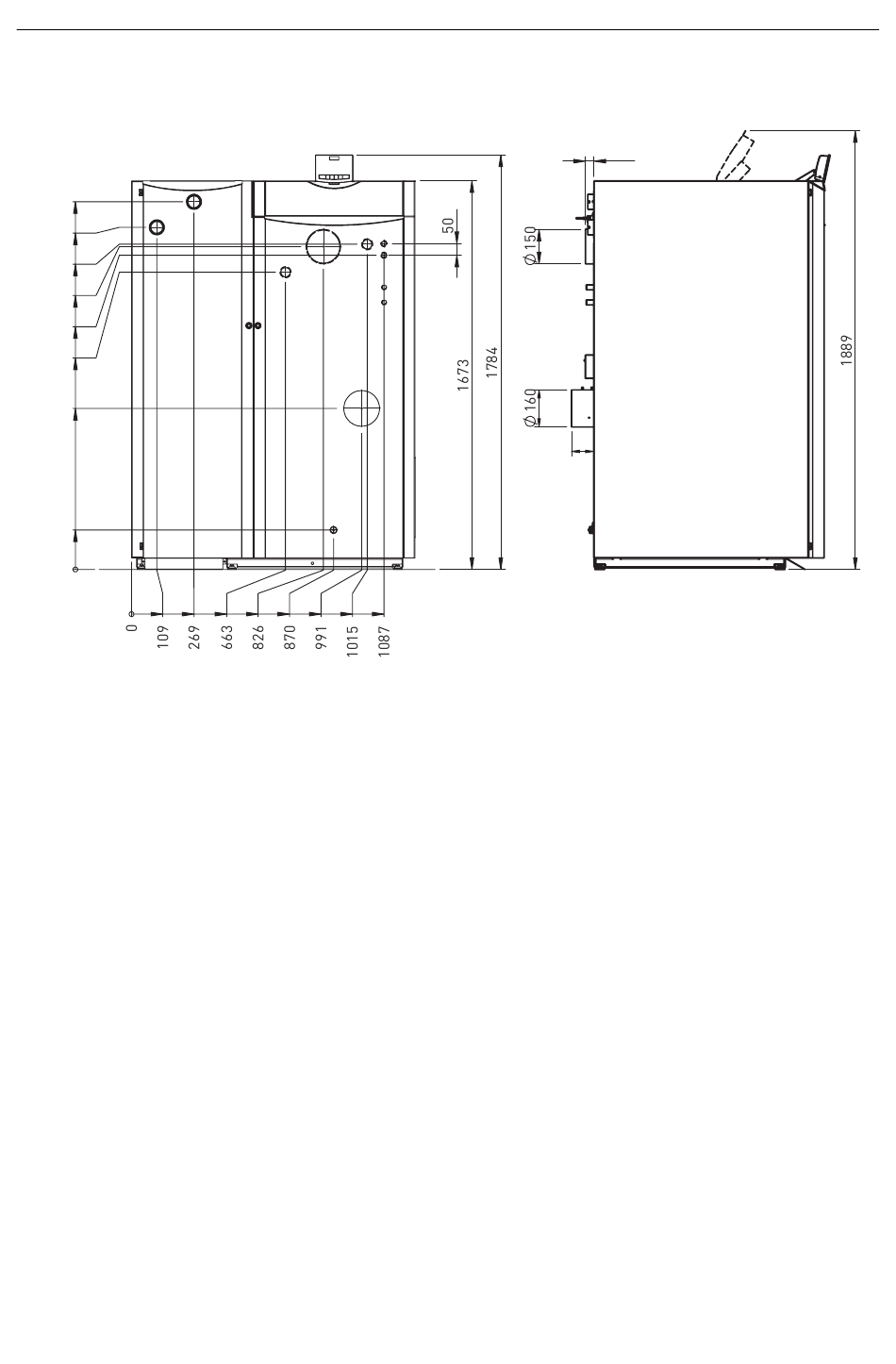

2.3 Croquis cotés
Vue de face
Toutes les cotes en mm :
1583
B
1473
1400
1390
1353
1280
693
170
0
Fig. 5
Chaudière à pellets BioWIN XL
KV ........ Départ chaudière (manchon de 5/4")
KR ........ Retour chaudière (manchon de 5/4")
TV ........ Sonde de vanne thermique (manchon de 1/2")
SB ........ Batterie de sécurité (tube de 1/2")
E .......... Vidange
2.4 Système/installation
Les chaudières sont conçues et homologuées pour être utilisées comme générateurs de chaleur pour les installations
de chauffage à eau chaude et pour fonctionner à des températures circuit départ allant jusqu'à 90° C. La température
circuit départ max. réglée en usine est de 75 °C. Ces chaudières ne doivent être installées que dans des installations
fermées.
2.4.1 Normes
Respecter les normes suivantes :
Conformément aux dispositions de la norme EN 12828, les composants suivants doivent être montés :
a) Un vase d'expansion fermé.
b) Une soupape de sécurité en parfait état de fonctionnement montée le plus haut possible sur la chaudière ou sur une
conduite raccordée ne pouvant ainsi être obturée.
c) Un manomètre.
d) Une sécurité de manque d'eau : Dans le cas des générateurs de chaleur avec une puissance calorifique nominale
jusqu'à 300 kW, une sécurité de manque d'eau n'est pas indispensable s'il est assuré qu'une montée en température
non admissible ne peut se produire en cas de manque d'eau. Les chaudières sont équipées d'un thermostat élect-
ronique et d'un limiteur de température de sécurité homologué. Si la chaudière est montée sur un plan plus élevé
que les radiateurs, prévoir impérativement une sécurité de manque d'eau.
e) Un dispositif automatique de dissipation de la chaleur empêchant un dépassement de la température de service ma-
ximale autorisée. En règle générale, utiliser la batterie de sécurité intégrée avec sécurité d'écoulement thermique
(ÖNORM B 8131).
A
KV
KR
ZL
E
Vue latérale
TV
KT
SB
A .......... Alimentation en pellets (tube de Ø 50 mm)
B .......... Retour d'air (tube de Ø 50 mm)
KT ........ Sonde de température de la chaudière
ZL ........ Admission d'air pour fonctionnement indépendant de l'air ambiant
8
37
96
