Windhager BIOWIN XL Notice De Montage page 18

2. Informations destinées aux installateurs

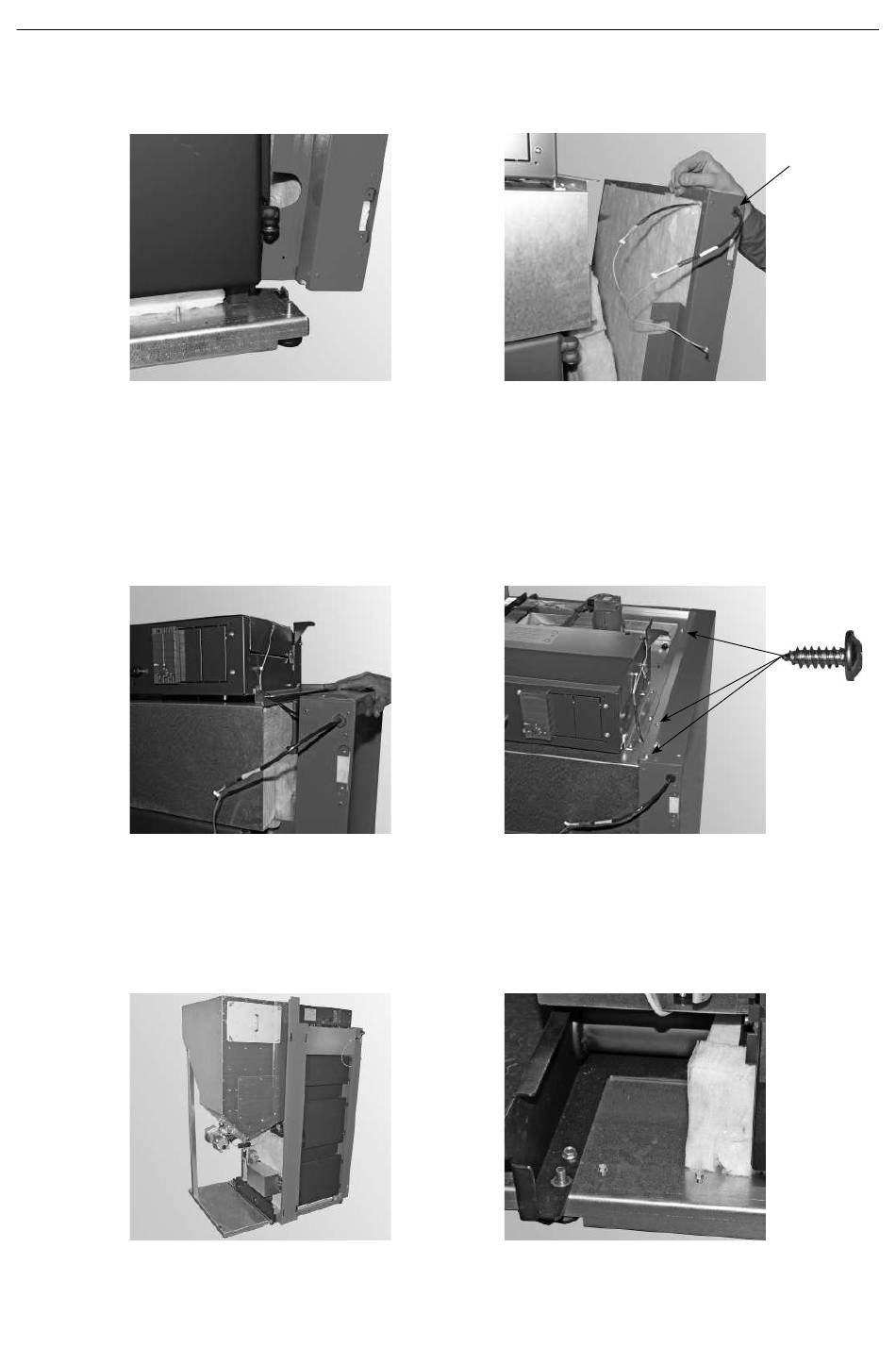

– Monter le panneau latéral de droite (4) ; le régler dans le bas dans la découpe sur la plinthe – Fig. 33.
– Enfiler le câble du module InfoWIN
Fig. 33 Accrocher le panneau latéral de droite
– Enfiler le câble du module InfoWIN
au panneau de commande, voir 3.1.3.
– Fixer le panneau latéral dans le haut avec 3 vis à tôle – Fig. 36.
Fig. 35 Accrocher le panneau latéral de
droite – vue de l'arrière
– Monter la protection intermédiaire verticale (21) (Fig. 37), retirer 2 vis TT prémontées dans le bas – Fig. 38.
Fig. 37 Monter la protection intermédiaire
verticale
PLUS
dans le panneau latéral suivant Fig. 34 et enfoncer la décharge de traction.
PLUS
- dans l'ouverture à côté du panneau de commande – Fig. 35. Raccordement
18
Fig. 34
Enfiler le câble du module InfoWIN
dans le panneau latéral
Fig. 36 Enfiler le câble du module InfoWIN
dans le panneau latéral
Fig. 38 Retirer la vis TT prémontée
Décharge de
traction
PLUS
3x
PLUS
