2. Informations destinées aux installateurs

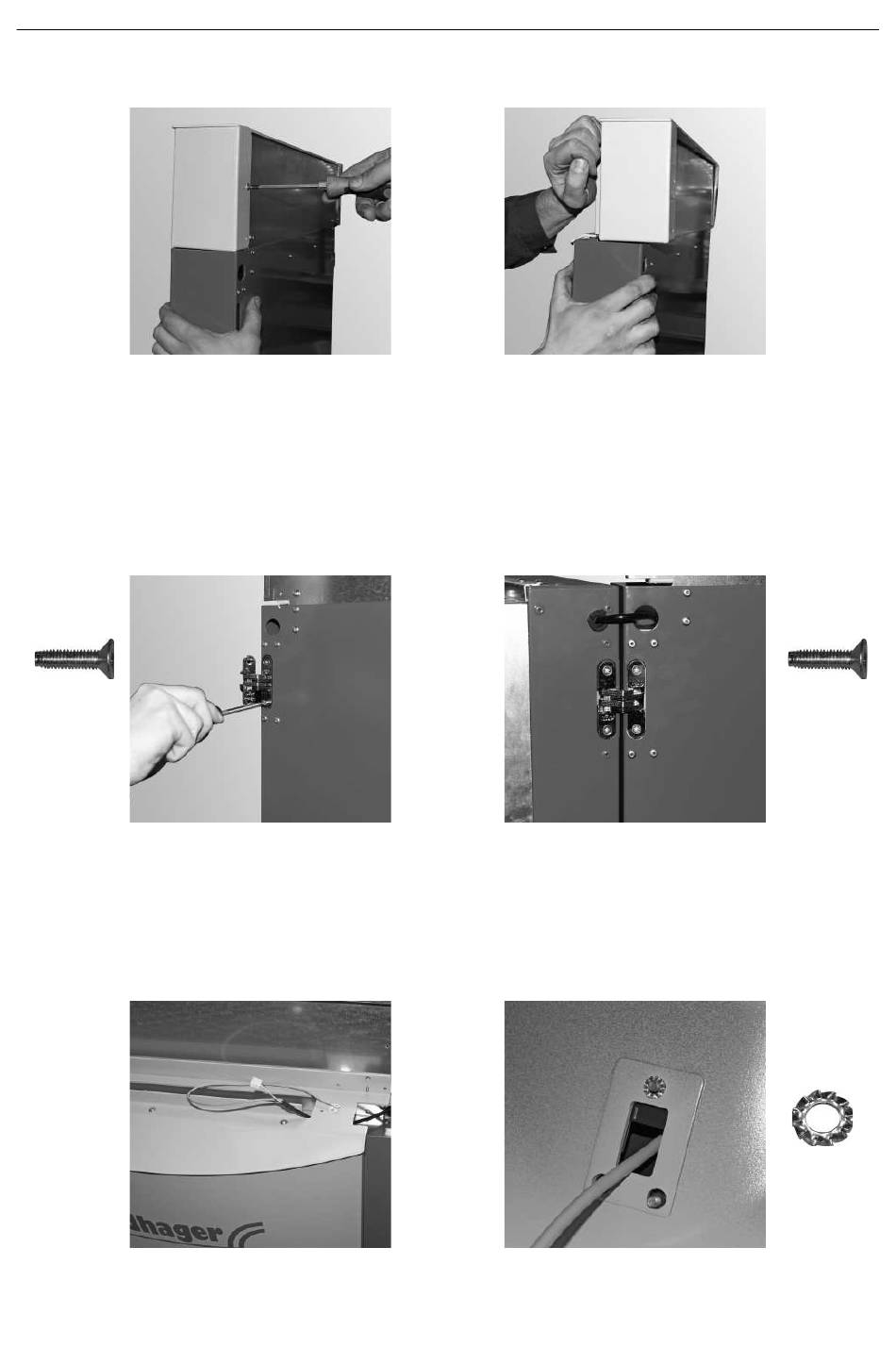

– Retirer l'écran de porte de revêtement (6) ; retirer 4 vis à tôle (Fig. 56), puis repousser l'écran et le sortir vers le haut
– Fig. 57.
Fig. 56 Démonter l'écran de porte de re-
vêtement – retirer les vis
– Monter les deux charnières de porte (5) dans le haut et dans le bas de la porte de revêtement (9) avec respectivement
2 vis à tête fraisée – Fig. 58.
– Monter la porte de revêtement (9) avec les charnières sur le panneau latéral de droite (4) avec respectivement 2 vis
à tête fraisée et introduire le câble du module InfoWIN
2x
M4 x 16
Fig. 58 Monter les deux charnières dans
la porte de revêtement
– Enfiler le câble du module InfoWIN
– Fixer le module InfoWIN
terre (Fig. 61) et 3 écrous – Fig. 62.
Fig. 60 Enfiler le câble de l'InfoWIN
PLUS
dans la porte – Fig. 60.
PLUS
(8) sur l'écran de porte de revêtement (6) avec une rondelle dentée pour la mise à la
PLUS
Fig. 57
Repousser et sortir l'écran de por-
te de revêtement
PLUS
par l'ouverture – Fig. 59.
Fig. 59 Monter la porte de revêtement avec char-
nières sur le panneau latéral de droite
Fig. 61 Visser une rondelle dentée sous un
écrou – mise à la terre
22
2x
M4 x 16
1x
