07.2 CONDUIT DE FUMÉE OU DÉCHARGE DES FUMÉES
Le conduit de fumée ou décharge des fumées est l'élément fondamental pour le bon fonctionnement du poêle et doit respecter les
normes:
EN1856-1 Foyers : exigence pour les foyer métal- parts 1: produits pour systèmes foyer
EN1856-2 Foyers:caractéristiques pour les foyer métal-Part2: Conduits internes et tuyaux pour les fumées en métal
EN10683:2012 Caractéristiques d'installation
La section du conduit de cheminée doit être dimensionné en fonctiondes caractéristiques techniques du poêle, de la typologie et du lieu
d'installation. Chaque poêle doit avoir son conduit de fumée qui ne doit pas être partagé avec d'autres conduits (foyers, chaudières,
poêles, etc.).
Le conduit d'évacuation des produits de la combustion générés par l'appareil à tirage forcé doit satisfaire aux exigences suivantes:
- on utilisera des raccords et tubes pourvus de joint d'étanchéité à la pression, du fait que le raccord du conduit de cheminée subit
potentiellement une légère pression en phase initiale d'allumage du poêle.
- tous les coudes doivent être inspectés pour faciliter l'intervention d'entretien au conduit de cheminée.
- le conduit doit garantir une dépression et donc un tirage approprié à la maintenir à l'intérieur de la chambre de combustion du poêle.
- être étanche aux produits de la combustion, imperméable et adéquatement isolé selon les conditions d'emploi.
- être réalisé en matériaux adaptés pour pouvoir résister aux contraintes mécaniques normales, à la chaleur (T200°), à l'action des
produits de la combustion et aux éventuelles condensations.
- avoir une direction surtout verticale avec des déviations par rapport à l'axe ne dépassant pas 45°.
- avoir une section interne de préférence circulaire : les sections carrées ou rectangulaires doivent avoir des angles arrondis au rayon
non inférieur à 20 mm.
- avoir une section intérieure constante, libre et indépendante
de condensation. Même procédure pour la partie allant du toit au chapeau de cheminée. Pour raccorder le foyer au conduit de fumée,
ou en cas de déviations ou de coudes, ou encore pour que l'installation soit plus facile, rapide et sûre, il est conseillé d'utiliser des tubes
en acier inox à double paroi.
1
2
2
22
3
4
. Tôle en acier étanche
1
5
. Coudes à 45°
2
. Conduit de fumée
3
6
. Conduit de fumée isolé
4 4
extérieur
. Raccord en T isolé
5
pour condensation
. Tuyau non isolé
6
Le conduit de fumée ne doit pas traverser des pièces où
l'installation
d'appareils à combustion est interdite. Le montage du raccord
du
conduit de cheminée doit être fait de façon à garantir la tenue
aux
fumées dans des conditions de fonctionnement de l'appareil
sous pression, et à éviter la formation et le transport de la
condensation vers l'appareil.
On évitera le plus possible d'installer des sections de conduit
de cheminée à l'horizontale, ces derniers ne devant en tout cas
pas dépasser les deux (2) mètres de long mais devant avoir une
inclinaison minimale non inférieure à 5%.
A pur titre indicatif, JOLLY MEC recommande un diamètre de Ø
80 mm pour une hauteur maximale de 5 mètres, et un diamètre
de Ø100 mm pour une hauteur maximale de 10 mètres.
en accord aux indications ci-dessus, ne peut être objet
d'évacuation des produits de combustion de l'installation
DOIVENT être correctement dimensionnées par un
Technicien.
Pour les poêles ayant un type d'échappement au plafond non-
coaxial par rapport à la sortie des fumées de l'appareil, les
changements de direction doivent être réalisés en utilisant des

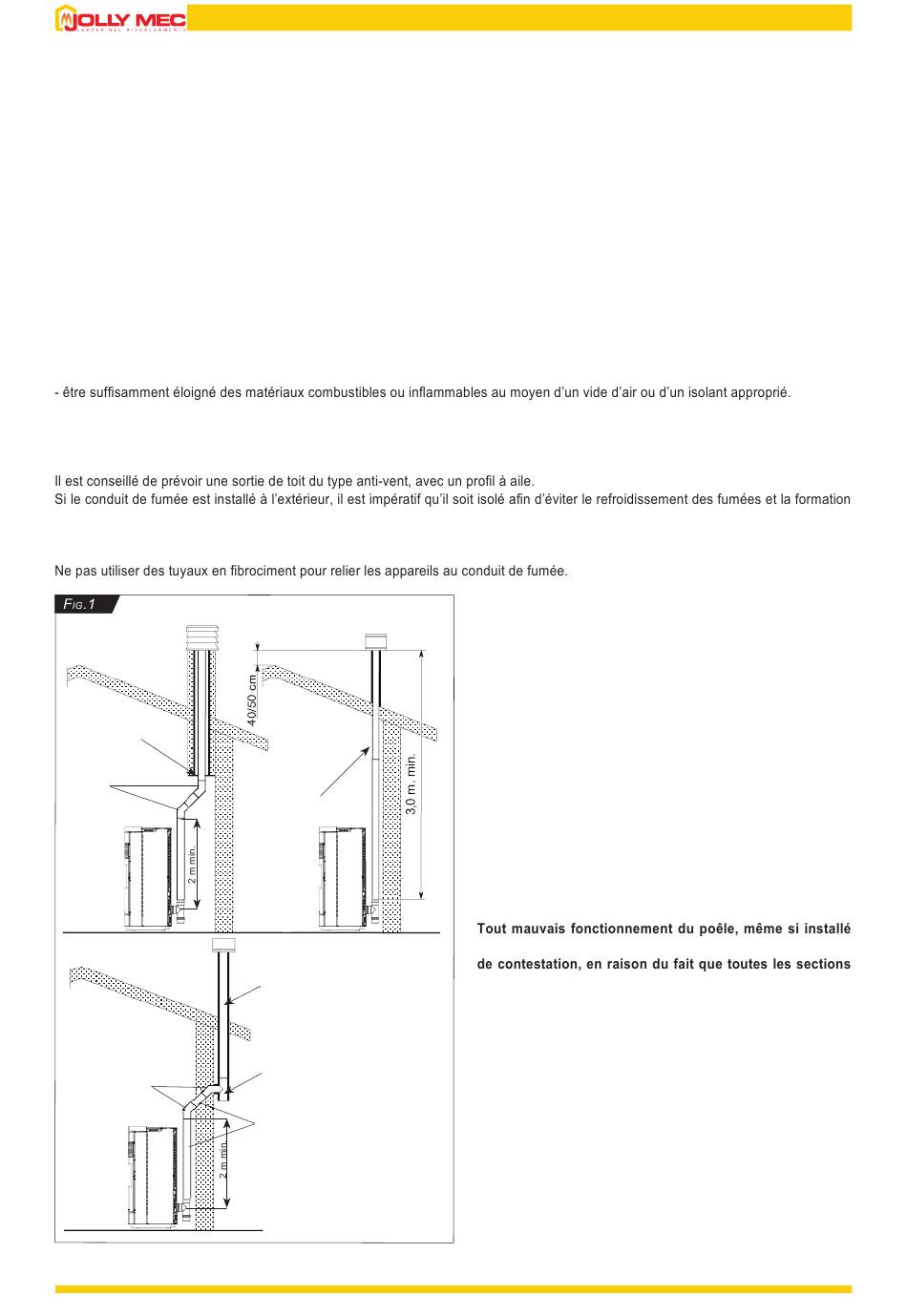

coudes d'un angle à 45° (voir FIG. 1).
Ne pas utiliser des éléments à contre-pente. La connexion à
le conduit de fumée doit permettre la récupération de la suie
et être ramonable. Le raccord au conduit de cheminée doit
permettre la récupération de la suie et le nettoyage à l'aide
d'un écouvillon. Le raccord doit être de section constante. Il
est possible d'adopter une section différente par rapport à celle
préconisée uniquement au niveau de la sortie du générateur;
il est interdit d'utiliser des réductions au branchement avec le
conduit de fumée.
