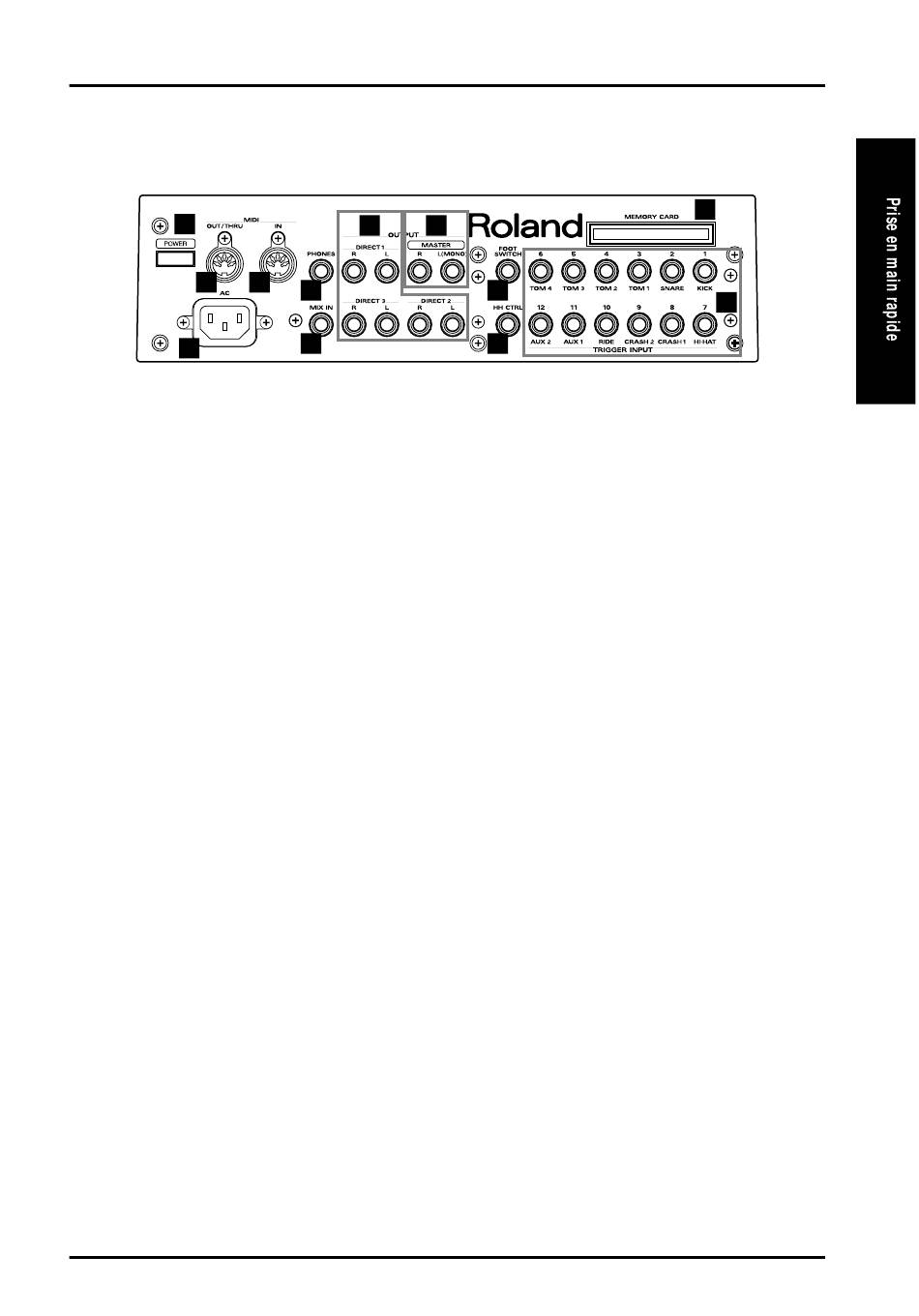

1.2 Face arrière
33
32
34
23)Fente MEMORY CARD
Vous pouvez y introduire une carte de mémoire M-
512E disponible en option. Une telle carte vous per-
met de sauvegarder tous les réglages du TD-10
(Drum Kits, données du séquenceur, etc.)(voyez
p. 79).
Remarque: La carte M-512E est la seule carte de mémoire
que vous puissiez utiliser avec le TD-10.
24)Prises TRIGGER INPUT
Ces entrées accueillent les pads et déclencheurs au
pied (kick triggers) que vous souhaitez brancher au
TD-10. Servez-vous d'un câble stéréo pour brancher
un pad à double déclencheur (PD-7, PD-9, PD-120)
(voyez p. 17).
25)Prise FOOT SWITCH
Vous pouvez y brancher un commutateur au pied
FS-5U disponible et option afin de sélectionner des
Drum Kits, de lancer/arrêter le séquenceur, etc. Il
vous faut pour cela un câble spécial PCS-31 (option);
(voyez p. 38, 85).
26)Prise HH CTRL
Cette prise permet de brancher une pédale de char-
leston (HiHat) (FD-7); (voyez p. 23).
27)Prises OUTPUT (MASTER)
Cette paire de sorties produit le son global du TD-10.
Branchez-la à un amplificateur externe, une table de
mixage, etc. Si vous souhaitez amplifier le TD-10 et
mono, servez-vous uniquement de la prise MASTER
L (MONO); (voyez p. 16).
28)Prises OUTPUT (DIRECT, 1, 2, 3)
Pour amplifier ou traiter certains sons de batterie
séparément, assignez-les à une de ces paires de sor-
ties. Les signaux Ambience peuvent également être
envoyés à ces sorties mais PAS les effets numériques.
Les assignations de ces sorties se font dans le menu
Control Room (voyez p. 57).
29)Prise PHONES
Branchez-y un casque stéréo. Ce branchement ne
coupe pas les autres sorties (voyez p. 16).
30)Prise MIX IN
Cette prise vous permet de brancher un lecteur de
CD ou de cassette. Elle peut également servir
28
31
29
30
27
25
26
d'entrée pour une écoute personnalisée sur scène ou
au studio. Le signal entrant via cette prise est envoyé
aux prises MASTER OUT et/ou PHONES (voyez
p. 74).
31)Prise MIDI IN
Vous pouvez y brancher un séquenceur MIDI exter-
ne afin de piloter les sons du TD-10. Une autre appli-
cation consiste à charger les réglages du TD-10 (sous
forme de blocs de données) sauvegardés sur un
appareil externe (voyez p. 86).
32)Prise MIDI OUT/THRU
Vous pouvez y brancher un module/échantillonneur
MIDI externe dont vous piloterez les sons avec les
pads. Cette prise permet également d'envoyer les
réglages du TD-10 (sous forme de blocs de données)
vers un appareil MIDI externe (voyez p. 86).
33)Interrupteur POWER
Met le TD-10 sous/hors tension (voyez p. 17).
34)Entrée AC
Cette entrée accueille le cordon d'alimentation four-
ni (voyez p. 16).
Faces avant et arrière Face arrière
23
24
13
