PARTIE IV. MONTAGE DU TD-10K/B
Assemblage du support (MDS-10)
1.
Cette partie vous montre comment assembler le sys-
tème de batterie.
Remarque: L'aspect extérieur ainsi que les caractéristiques de
ce produit sont susceptibles d'être modifiés sans avis préala-
ble.
1.1 Eléments du TD-10K/B
Le TD-10K/B est constitué des éléments suivants:
TD-10 (module de sons de batterie) x 1
PD-120 (Pad) x 2
PD-9 (Pad) x 1
KD-7 (pédale de grosse caisse) avec mailloche x 1
FD-7 (pédale de charleston)
PD-100 (Pad) x 1
PD-7 (Pad) x 1
Effectuez les réglages en fonction de la position voulue.
Remarque: Ce kit ne comprend pas de support. Vous pouvez
l'acquérir séparément (MDS-10).

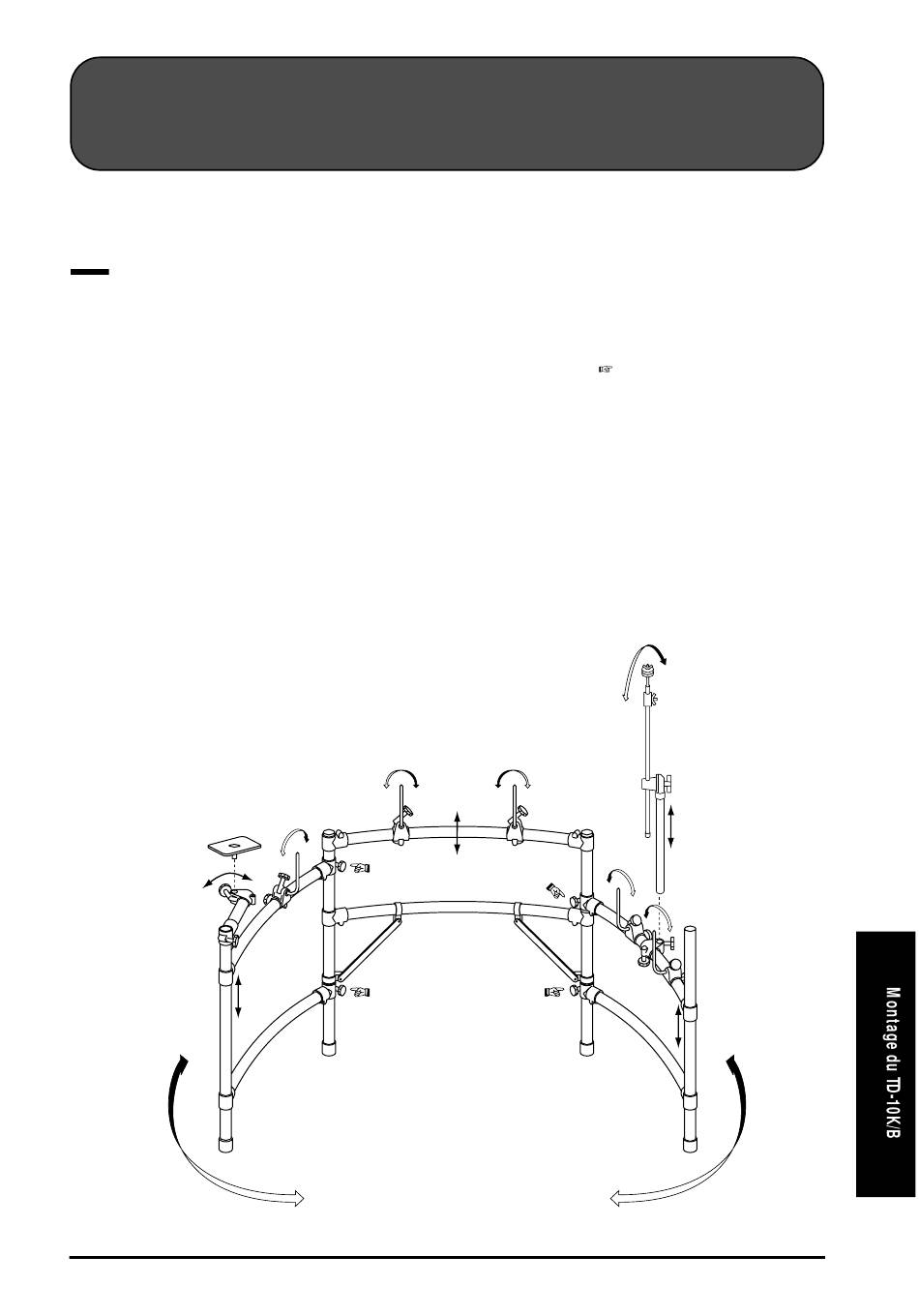

Cherchez d'abord les quatre vis de fixation indiquée
par un symbole " " dans l'illustration ci-desssous.
Placez ensuite les divers éléments comme vous le
souhaitez et serrez les vis de fixation.
Ajoutez ensuite les différents composants aux posi-
tions qui vous conviennent en dévissant les vis, en
plaçant le tube concerné comme vous le souhaitez et
en resserant ensuite les vis de fixation.
Remarque: Il peut arriver que certains composants diffèrent
légèrement de la manière dont ils sont représentés ci-dessous.
Dans ce cas, veuillez suivre les instructions fournies avec le
support que vous avez acheté.
