Roland V-Drums V-Tour Série Guide D'installation

Vérifiez les éléments fournis
01
Stand
❏ Stand (MDS-9V) ❏ Fixation pour ❏ Perche pour
charleston
Montez le stand
02
* Les bouts des fixations sont pointus. Maniez-les avec prudence.
* Lorsque vous montez ou stockez le stand, veillez à ne pas coincer vos doigts.
Procédure d'assemblage
1. Déserrez les vis papillon 2. Déserrez le vis papillon
(A, 2 placces) et écartez du tuyau de caisse claire
les jambes gauche et (B), et tirez le tuyau de
caisse claire vers le côté
droite du stand comme
illustré ci-dessous. du musicien.
D: Perches de cymbale
C: Fixations de pad
Il n'est pas nécessaire
de monter la fixation
du charleston
A: Vis papillon
B: Tuyau de caisse claire
Si le stand branle,
déserrez ce boulon
et ajustez la hauteur.
135˚ 135˚
1.2 m
* N'écartez pas le stand stand plus que 135 degrés, comme affiché dans l'illustration.
La distance entre les pieds du stand ne doit pas excéder 1.2 mètres.
Branchez les pads au module
04
Connexion
* Insérez la fiche
correctement en
Vis
veillant à l'enfoncer
complètement.
1. Branchez le câble au 2. Des étiquettes indiquant le
TD-15 comme illustré. In- pad à connecter sont fixées
sérez le connecteur à fond aux câbles.
puis serrez les vis pour le Effectuez les connexions
fixer convenablement. illustrées.
L'assemblage et les connexions sont terminés.
Explications détaillées relatives à chaque élément
■ ■ VH-11(Charleston)
* Servez-vous d'un pied de charleston disponible dans le commerce.
Si vous utilisez le VH-11 V-hi-hat, réglez le décalage sur le TD-15 après de réaliser les connexions.
Ce réglage est requis afin de correctement détecter l'ouverture et la fermeture de la pédale.
Régler le décalage
01
1. Desserrez le papillon du tilter et laissez le charleston
reposer naturellement sur le capteur de mouvement.
2. Appuyez sur le bouton [MENU], puis appuyez sur le
bouton ( ) jusqu'à ce que vous arrivez à l'icône SYSTEM.
3. Appuyez sur le bouton [F3] (SYSTEM).
L'écran SYSTEM apparaît.
4. Utilisez le boutons curseur ( / ) pour sélectionner "Pad
Settings" et appuyez sur [F3] (ENTER).
L'écran PAD SETTINGS apparaît.
5. Appuyez sur [F1] (TYPE).
6. Utilisez le boutons curseur ( / ) pour sélectionner "HH."
7. Utilisez la molette pour sélectionner "VH-11."
8. Appuyez sur le bouton [F3] (ADVNCD) et puis sur le
bouton [F3] (HIHAT).
L'écran suivant apparaît.
Guide d'installation
Lorsque vous ouvrez l'emballage, vérifiez que tous les éléments s'y trouvent bien. Si un élément manque, veuillez contacter votre revendeur.
* Servez-vous d'une pédale de grosse caisse disponible dans le commerce.
❏ Crochet x 4
❏ Bride x 2
❏ Clé de serrage
❏ MDS-9V Mode
d'emploi
❏ Pad de grosse
caisse (KD-9)
cymbale x 2
* Servez-vous de la clé de serrage incluse avec le MDS-9V ou VH-11 pour fixer les éléments et pour ajuster.
Fixez les divers éléments
03
* Les pièces nécessaires pour monter le charleston et les
Fixez le charleston (VH-11)
3. Réglez les fixations de
pad (C, 4 places) comme
affiché dans l'illustration.
4. Attachez les perches de
cymbale (D, 2 places) et
la fixation de charleston
(E) comme affiché dans
Saillie vers
l'illustration.
le haut
Capteur de mouvement
Rondelle d'isolation
Stand Compatible
Diamètre: 6.0–7.0 mm
Diamètre: 11.7 mm (1/2") Max.
* Utilisez un stand de charleston disponible
dans le commerce.
* Fixez les câbles afin d'éviter qu'ils vous gênent pendant votre jeu ; Utilisez
les crochets aux endroits indiqués par un cercle
indiqués par un carré
RD RDB
T2 T1
T3
SNR
KIK
Fiche RD Sortie BOW/EDGE
Fiche RDB Sortie BELL
Vue de face
9. Tout en gardant un oeil sur l'indicateur affiché du côté gauche de l'écran,
réglez le décalage avec la vis de réglage du décalage VH du VH-11
Réglez le décalage de sorte à afficher un symbole
l'indicateur.
Vis de réglage du
décalage VH
OUVERT
Si le son de charleston fermé est difficile à obtenir, tournez la vis de
réglage du décalage VH en direction "FERMÉ".
Si le son de charleston ouvert est difficile à obtenir, tournez la vis
de réglage du décalage en direction "OUVERT".
* Si le son est coupé après une frappe puissante sur le charleston,
tournez le vis de réglage du décalage VH en direction "OUVERT."
Copyright © 2012 ROLAND CORPORATION
Tous droits réservés. Toute reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans
l'autorisation écrite de ROLAND CORPORATION.
Avant d'utiliser ce produit, veuillez lire attentivement les sections "USING THE UNIT SAFELY" et "IMPORTANT NOTES". Elles contiennent des
informations importantes pour l'utilisation correcte de ce produit. En outre, pour maîtriser correctement chaque facette de votre nouvelle
acquisition, veuillez lire entièrement le mode d'emploi et le guide d'installation. Conservez ensuite le guide d'installation et les manuels à
portée de main pour toute référence ultérieure.
❏ V-Hi-hat (VH-11) ❏ V-Cymbal pour ❏ V-Cymbal pour
crash (CY-12C) ride (CY-13R)
cymbales sont incluses dans les cartons d'emballage
respectifs.
Fixez la butée de sorte à ce
que le boulon se trouve à
droite du point de vue du
batteur.
Papillon du tilter
Tilter
CY-12C
Charleston
Logo "Roland" au côté
opposé
Sortie CONTROL OUTPUT du
côté opposé au batteur
VH-11
Côté spongieux vers le haut
TD-15
Vérifiez que le tige du cymbale est
PDX-100
sufisamment serré.
(0.236"–0.276")
Fixez le module (TD-15)
et les brides aux endroits
. Enroulez les brides autour des tubes.
CR1
HH
HHC TD-15
Prise CONTROL OUT Prise TRIGGER OUT
Fiche HHC Fiche HH
Quand vous avez fait les connexions, mettez le module sous tension comme
expliqué dans le mode d'emploi TD-15, et vérifiez si vous entendez du son.
Réglage du charleston
02
1. Réglez l'intervalle entre la partie métallique de la cymbale inféri-
eure et la partie supérieure centrale du capteur sur environ 3mm,
puis serrez le papillon du tilter.
noir sur
3 mm
FREMÉ
2. Changez la tension du ressort en réglant le pied du charleston.
* Certains pieds ne permettent pas d'ajuster la tension.
NOTE
Quand vous jouez, vérifiez que le label "Roland" du charleston se
trouve du côté du pied opposé à celui de la pédale.

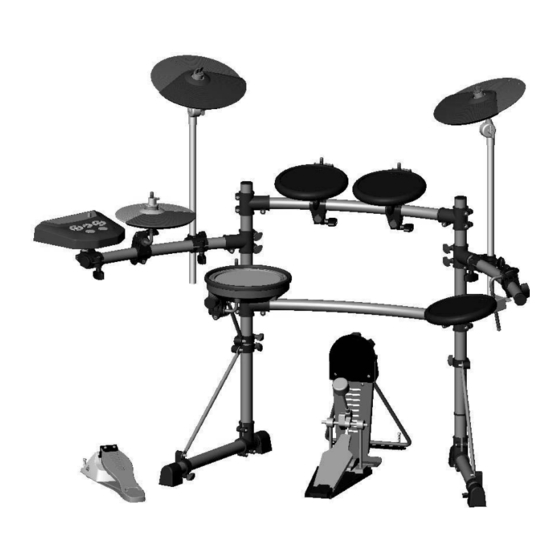

Éléments du TD-15KV
❏ V-Pad pour caisse claire/ ❏ V-Pad pour tom
❏ Module de sons de
tom (PDX-100 x 2) (PD-85 x 2)
percussion (TD-15)
Fixez les cymbales crash (CY-12C) et ride (CY-13R )
Serrez le boulon avec une clé de serrage.
Serrez l'écrou papillon pour
Butoir
obtenir le balancement
voulu.
CY-13R
PD-85 PD-85
PDX-100
KD-9
Attachez la pédale de grosse caisse (KD-9)
* Réglez la position
du TD-15 pour qu'il
ne touche pas le
VH-11.
Fixez solidement la
pédale de grosse caisse.
Branchez l'adaptateur secteur et les enceintes
05
Afin d' é viter une interruption
involontaire de l'alimentation
électrique (si la prise est
débranchée accidentelle-
ment), et afin d' é viter une
pression excessive sur le
jack DC IN, fixez le cordon
d'alimentation autour du
crochet, comme illustré.
Adaptateur secteur
* Bien que l'intervalle puisse être
réglé autrement pour faciliter le
jeu, un intervalle trop étroit ou
trop large risque de provoquer des
dysfonctionnements entraînant
des sonorités inattendues. Un
intervalle de 3mm procure la
sensation la plus naturelle avec
le VH-11.
NOTE
Une utilisation intensive peut entraîner une
décoloration du pad sans que cela n'affecte son
fonctionnement.
❏ Câble de connexion ❏ Adaptateur
(spécialement pour TD-15)
secteur
Modes d'emploi
❏ Guide d'installation (ce document)
❏ Mode d'emploi TD-15
Logo "Roland" au côté
opposé
Écrou
papillon
Rondelle en
feutre
Fixez la caisse claire (PDX-100) et
les toms (PDX-100/PD-85)
PDX-100 PD-85
Serrer
Serrer
Déserrer
Déserrer
Tige Tige
Réglage de la tension de la peau
Réglez la tension de sorte que le pad répond à
vos frappes avec la sensation adéquate.
* Si vous utilisez le PDX-100, tensionnez la peau un
peu plus.
PDX-100 PD-85
4 6
4 1
2 1
2 3
5 3
5
1. Serrez chaque boulon, un par un, en
respectant l'ordre indiqué dans l'illustration.
2. Peaufinez chaque boulon pour obtenir une
tension régulière.
NOTE
Avec le PDX-100, le réglage de la ten-
sion ne change que la réponse de la
peau et non la hauteur du son comme
il le ferait sur un tambour acoustique.
Pour régler la hauteur du son, éditez le
son dans votre module de percussion.
Pour les détails, consultez le mode
d'emploi du module de percussion
que vous utilisez.
* Pour éviter tout dysfonc-
tionnement et pour ne pas
endommager les enceintes
ou les autres périphériques,
diminuez le volume et coupez
Enceintes actives, etc..
l'alimentation de tous les
appareils avant d'effectuer les
connexions.
Fiche 1/4" (mono)
Fiche 1/4"
stéréo
Casques
stéréo
Témoin
Á une prise
secteur
Cordon d'alimentation
Fixer les câbles
Faites un
tour avec
la bride
Serrez-la pour qu'elle
ne glisse pas
Laissez du
jeu aux
câbles
Ramenez la bride
en arrière pour
fixer les câbles
Voir verso
