4

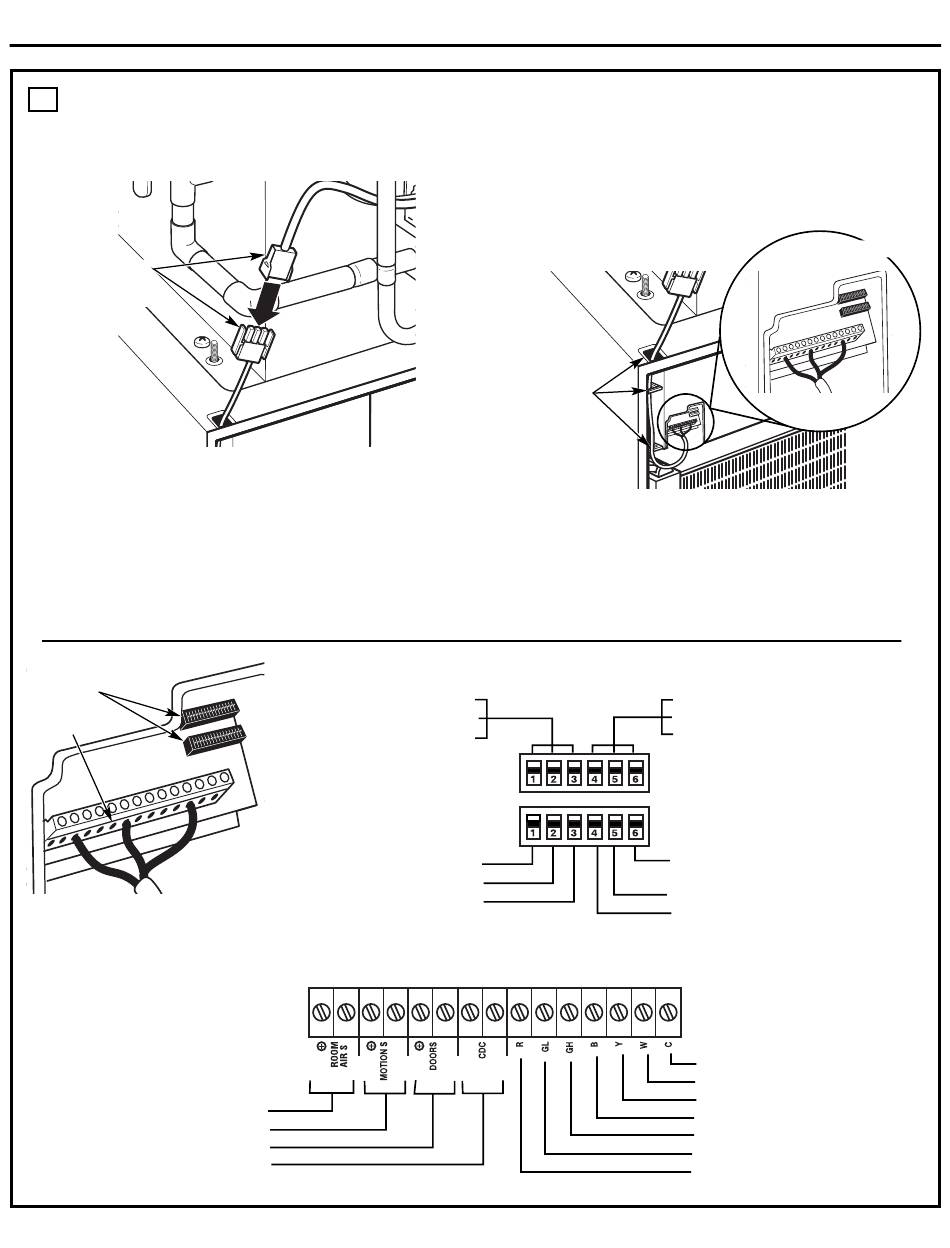

Procédez aux branchements électriques.
1. Connectez le connecteur à trios broches du
radiateur hydronique au connecteur à trios broches
sur le Zoneline.
Connecteurs
à trois
broches
Commutateurs
Dip
Connexions
de terminal
Connexions de terminal
Capteur de l'air ambiant
Capteur de mouvement
Capteur de porte
Commande de poste central
Instructions d'installation
Commutateurs Dip
TL1 (C) (Limite de Temp. 1–froid)
TL2 (C) (Limite de Temp. 2–froid)
TL3 (C) (Limite de Temp. 3–froid)
TOUT I
2
R (Chaleurs électriques)
(Modèles pompe-chaleur uniquement
FREEZ S (Freeze Sentinel)
CONST FAN (ventilateur toujours actif)
2. Faites passer le fil de l'appareil hydronique sur le
Zoneline vertical via les guides de l'appareil . Insérez
des fils hydroniques au bas des terminaux et serrez
les vis au maximum afin de procéder aux
connexions souhaitées.
NOTE : Le propriétaire est responsable du réglage
de branchement adéquats. (voir « Branchements
de terminal » ci-dessous.)
Faites passer
les fils via les
guides de fil
3. Les commandes du commutateur dip sont situés
au-dessus des connexions de terminal. Les réglages
d'usine seront en position DOWN (désactivés).
NOTE : Le propriétaire est responsable du réglage
des commutateurs dip. (Voir « Commutateurs Dip »
ci-dessous.)
7
Insérez les fils dans
les terminaux
TL1 (H) (Limite de Temp. 1–chaud)
TL2 (H) (Limite de Temp. 2–chaud)
TL3 (H) (Limite de Temp. 3–chaud)
Haut/bas
Haut/bas
No Function (Réservé pour toute
utilisation ultérieure)
DUCT (Ventilateur de soufflante)
OCCUPIED (Détecteur de présence)
Commun–Masse
Blanc-Radiateur
Jaune–Compresseur
Noir-Soupape d'inversion
Vert–Ventilateur grande vitesse
Vert–Ventilateur basse vitesse
Rouge–24 VCA uniquement
