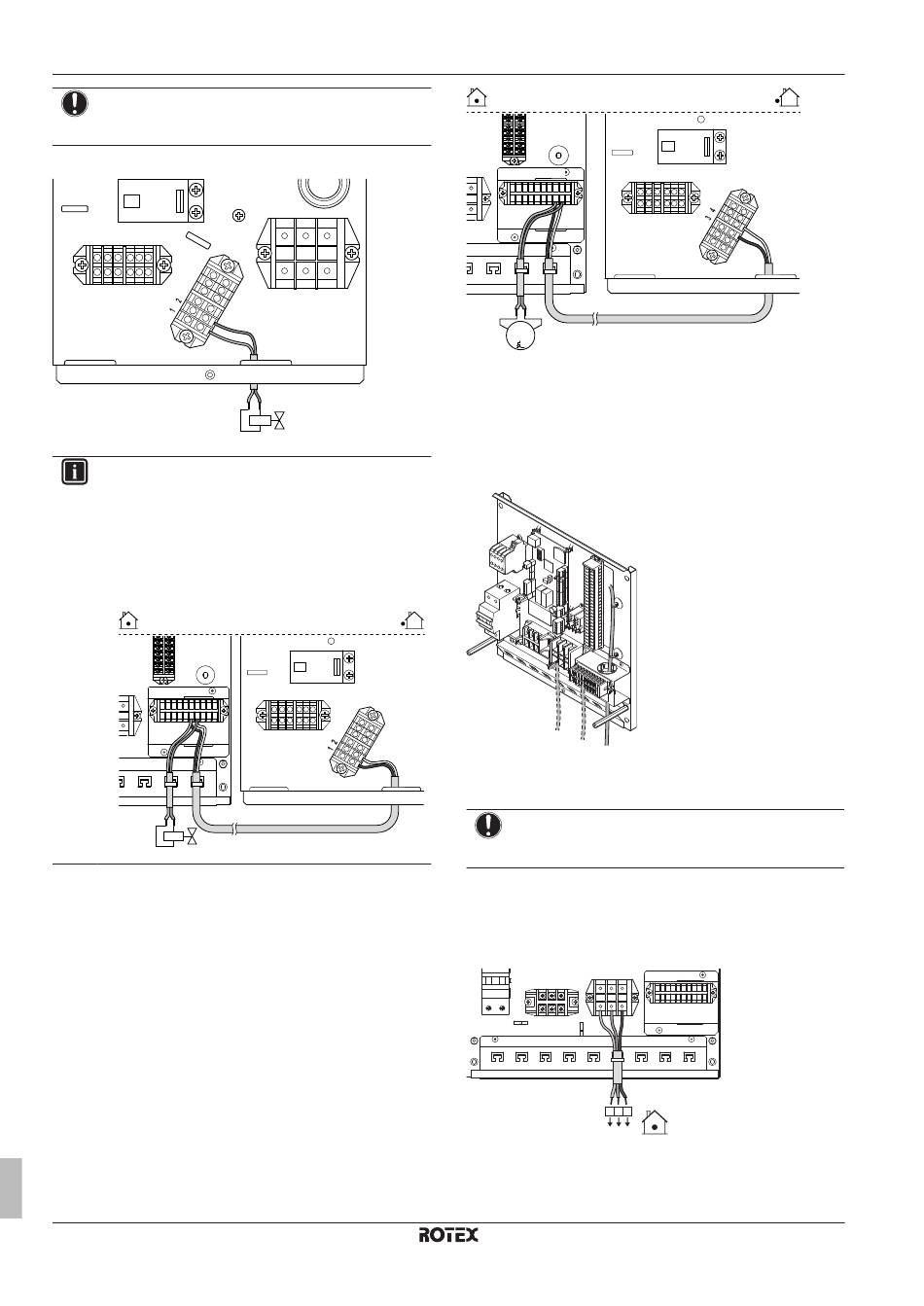

7 Installation
REMARQUE
Raccordez uniquement les vannes NO (normalement
ouvertes).
NO
X5M
X3M
INFORMATIONS
Par défaut, la vanne d'arrêt doit être raccordée à l'unité
extérieure. Cependant, si un boîtier de commande
RKCB07CAV3 est présent dans le système, vous pouvez
également la raccorder au boîtier de commande. Pour ce
faire, raccordez les bornes X3M/1+2 de l'unité extérieure
aux bornes X8M/6+7 du boîtier de commande, puis
raccordez la vanne d'arrêt aux bornes X8M/6+7 du boîtier
de commande.
X2M
6 7
X8M
M2S
▪
7.8.8
Raccordement de la pompe à eau chaude
sanitaire
1 Raccordez les bornes X3M/3+4 de l'unité extérieure au niveau
de la partie inférieure des bornes X8M/8+9 du boîtier de
commande RKCB07CAV3.
2 Raccordez le câble de la pompe d'eau chaude sanitaire au
niveau de la partie inférieure des bornes X8M/8+9 du boîtier de
commande.
Guide de référence installateur
48
X4M
M2S
X3M
X5M
X2M
8 9
X8M
M
M2P
1~
7.8.9
Raccordement du câblage électrique sur
le boîtier de commande
1 Insérez le câblage à l'arrière du boîtier de commande.
2 Vérifiez que le câblage basse tension est situé sur la droite.
Insérez-le dans le trou d'admission et fixez-le à l'aide
d'attaches-câbles.
c
b
a
a
Câblage basse tension
b
Câblage haute tension
c
Alimentation principale
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
7.8.10
Raccordement de l'alimentation électrique
du boîtier de commande
1 Raccordez le câble de l'alimentation principale au boîtier de
commande.
X1M
1 2 3
1 2 3
1
GND
2
L
3
N
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
X3M
X5M
X8M
4P415097-1 – 2015.08
