7 Installation
7.7.2
Précautions lors du raccordement de la
tuyauterie d'eau
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.7.3
Raccordement de la tuyauterie d'eau
REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité. Vérifiez que le couple de
serrage ne dépasse PAS 30 N•m.
L'unité dispose de 2 vannes d'arrêt pour faciliter l'entretien et la
maintenance. Montez les vannes sur l'entrée d'eau et la sortie d'eau.
N'oubliez pas leur position: les vannes de purge intégrées vidangent
uniquement le côté du circuit sur lequel elles sont situées. Pour
vidanger uniquement l'unité, veillez à ce que les vannes de purge
soient placées entre les vannes d'arrêt et l'unité.

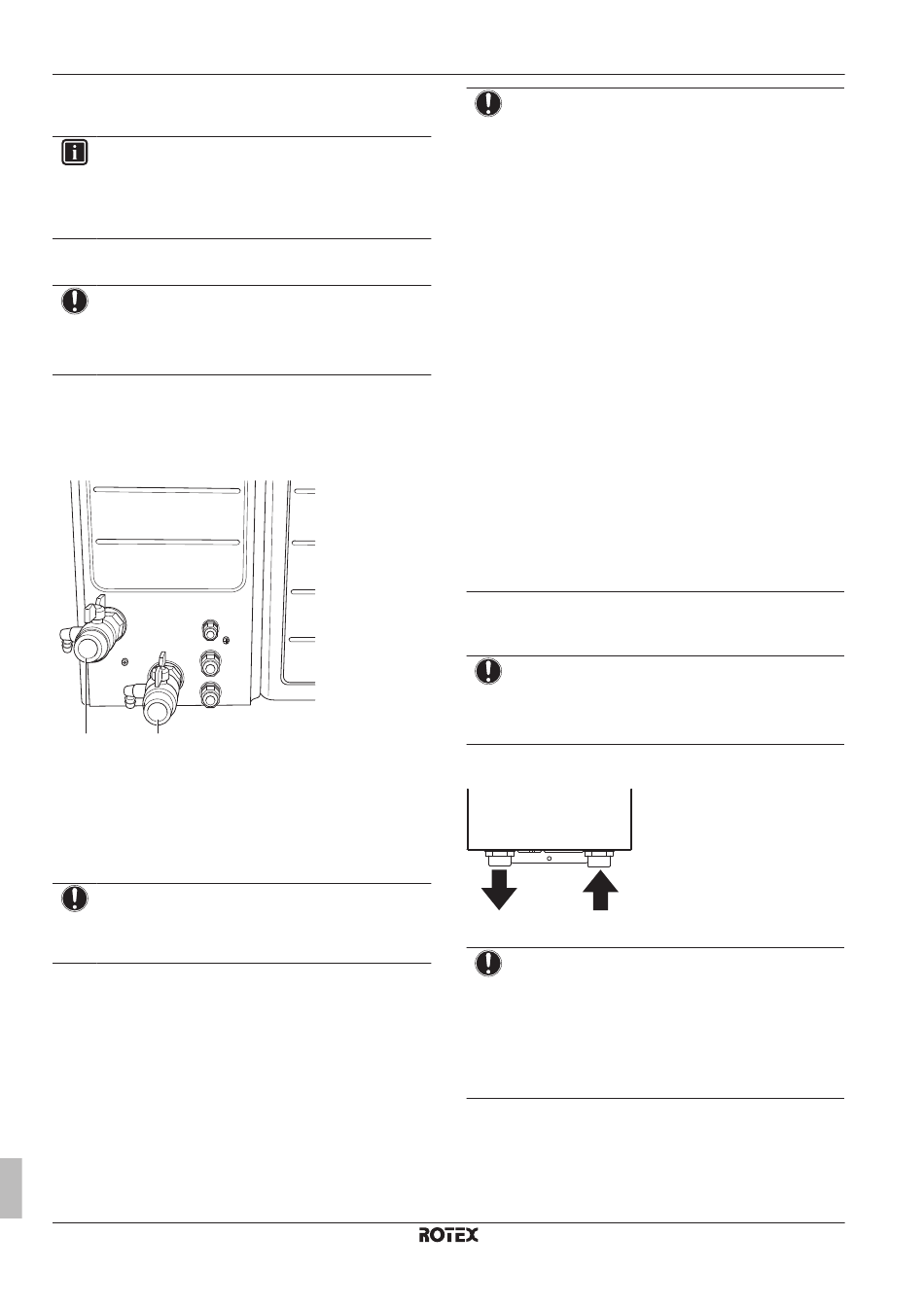

a
b
a
Entrée d'eau
b
Sortie d'eau
1 Vissez les écrous de l'unité extérieure sur les vannes d'arrêt.
2 Raccordez la tuyauterie aux vannes d'arrêt.
3 En cas de raccord au ballon d'eau chaude sanitaire en option,
reportez-vous au manuel d'installation du ballon d'eau chaude
sanitaire.
REMARQUE
▪ Installez un manomètre dans le système.
▪ Installez des vannes de purge d'air dans tous les points
hauts.
Guide de référence installateur
40
REMARQUE
▪ Un dispositif de purge et de décharge de pression doit
être installé sur le raccord d'entrée d'eau froide du
ballon d'eau chaude sanitaire.
▪ Pour éviter le retour d'eau polluée, nous vous
recommandons d'installer un clapet de non-retour sur
l'entrée d'eau du ballon d'eau chaude sanitaire,
conformément à la législation applicable.
▪ Nous vous recommandons d'installer un réducteur de
pression sur l'entrée d'eau froide, conformément à la
législation applicable.
▪ Un vase d'expansion doit être installé sur l'entrée d'eau
froide, conformément à la législation applicable.
▪ Nous vous recommandons d'installer la soupape de
décharge de pression à un emplacement plus élevé
que la partie supérieure du ballon d'eau chaude
sanitaire. Le chauffage du ballon d'eau chaude
sanitaire entraîne l'expansion de l'eau. Sans soupape
de décharge de pression, la pression de l'eau du ballon
peut dépasser la pression pour laquelle le ballon a été
conçu. L'installation du site (tuyauterie, points de
dérivation, etc.) raccordée au ballon est également
soumise à cette forte pression. Pour éviter cela, une
soupape de décharge de pression doit être installée.
La protection contre la surpression dépend du
fonctionnement correct de la soupape de décharge de
pression installée. Si la soupape ne fonctionne PAS
correctement, la surpression déformera le ballon et des
fuites d'eau peuvent survenir. Un entretien régulier est
nécessaire pour vérifier le bon fonctionnement.
7.7.4
Raccordement de la tuyauterie d'eau au
chauffage d'appoint
REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité. Vérifiez que le couple de
serrage ne dépasse PAS 30 N•m.
1 Raccordez la tuyauterie d'eau (à fournir) à l'entrée et à la sortie
d'eau du chauffage d'appoint.
b
a
a
Entrée d'eau
b
Sortie d'eau
REMARQUE
Si le chauffage d'appoint est installé dans un système
réversible (RBLQ05+07CAV3) et que les conditions
indiquées à la section
vannes" à la page 116
peut apparaître à l'intérieur du chauffage d'appoint. Pour
assurer la dérivation de la condensation, installez le kit de
vannes EKMBHBP1. N'installez PAS d'autres kits de
vannes que le kit EKMBHBP1.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
"14.7.1 Nécessité du kit de
sont remplies, de la condensation
4P415097-1 – 2015.08
