Montage
!
10
Remarque !
Il vous faut une perceuse avec un foret de 12 mm (0,47").
Pour fixer le support au bord du bassin, procédez de la façon suivante :
1.
Percez quatre trous de Ø 12 mm (0,47") sur la paroi du bassin ou du canal. La distance à partir
du haut de la paroi doit être d'env. 10 cm (3,94").
2.
Vissez le support.
Assurez-vous que le support est immergé d'au moins 60 cm (2 ft) (pour les bassins d'activation)
et d'au moins 35 cm (1 ft) (pour les canaux).
150 (5.91)
180 (7.09)

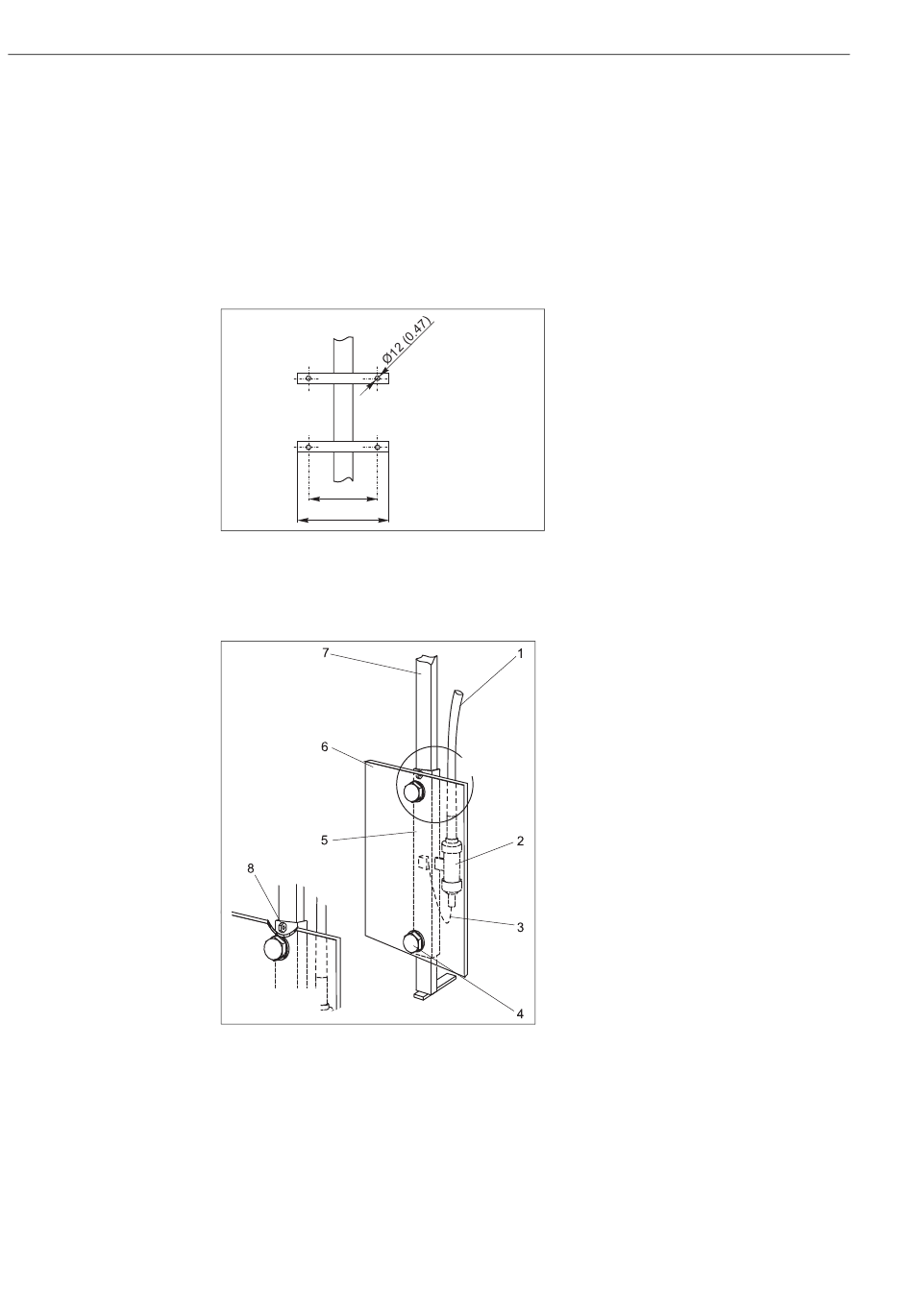

Fig. 5 :
Détail : montage mural du support de filtre
3.3.2
Montage de la butée et du tuyau de filtrat
Détail A
Fig. 6 :
Filtre avec butée
Les étapes suivantes sont à réaliser en-dehors du bassin ou du canal ouvert :
Passez le tuyau à filtrat (→ å 6, pos. 3) du tuyau de filtrat (pos. 1) à travers la pièce en T
1.
(pos. 2) sur la butée (pos. 5).
2.
Vissez le tuyau de filtrat avec le raccord fileté PVC de la pièce en T.
3.
Fixez la chaîne en inox à la butée en la passant à travers l'écrou six pans (Pos. 8).
4.
Retirez les capuchons de vis PVC (Pos. 4) et posez-les dans un endroit accessible.
mm (inch)
a0007156
Détail A
1
Tuyau de filtrat
2
Pièce en T
3
Tuyau à filtrat
4
Bouchon fileté en PVC
5
Butée
6
Filtre
7
Tube de guidage
a0007150
8
Ecrou six pans
