MONTAGE
2

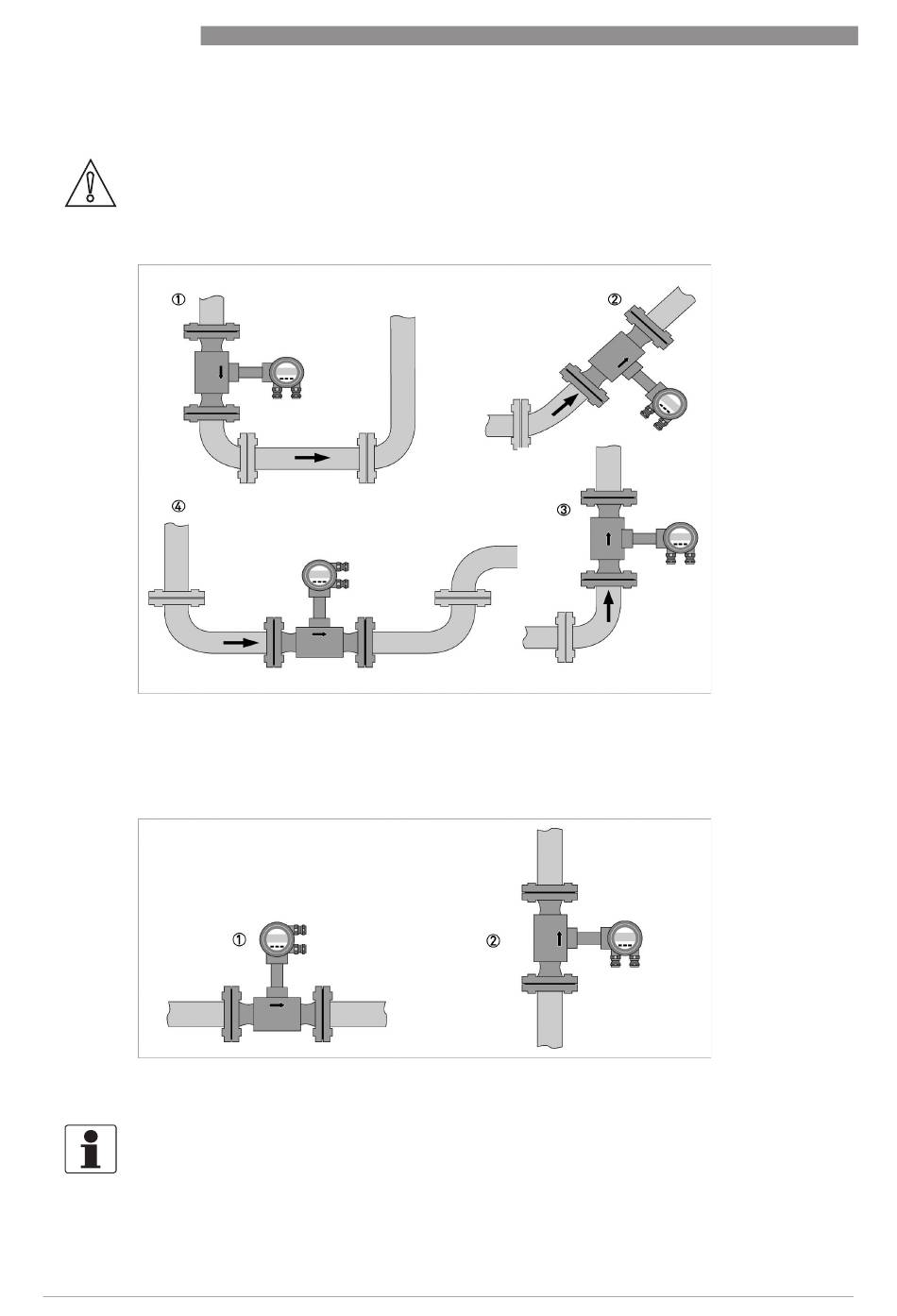

2.2.2 Recommandations de montage pour la mesure de liquides

ATTENTION !
Respecter les longueurs prescrites pour les sections droites en amont et en aval.
1 En cas de montage de l'appareil dans une conduite descendante, il faut monter ensuite une conduite ascendante.
2 Monter l'appareil dans une conduite ascendante en diagonale.
3 Monter l'appareil dans une conduite ascendante verticale.
4 Monter l'appareil dans un raccord coudé inférieur.
1 En haut sur une conduite horizontale
2 Sur une conduite verticale
INFORMATION !
Selon la position de montage, il est nécessaire de tourner l'afficheur et/ou le boîtier de
raccordement.
