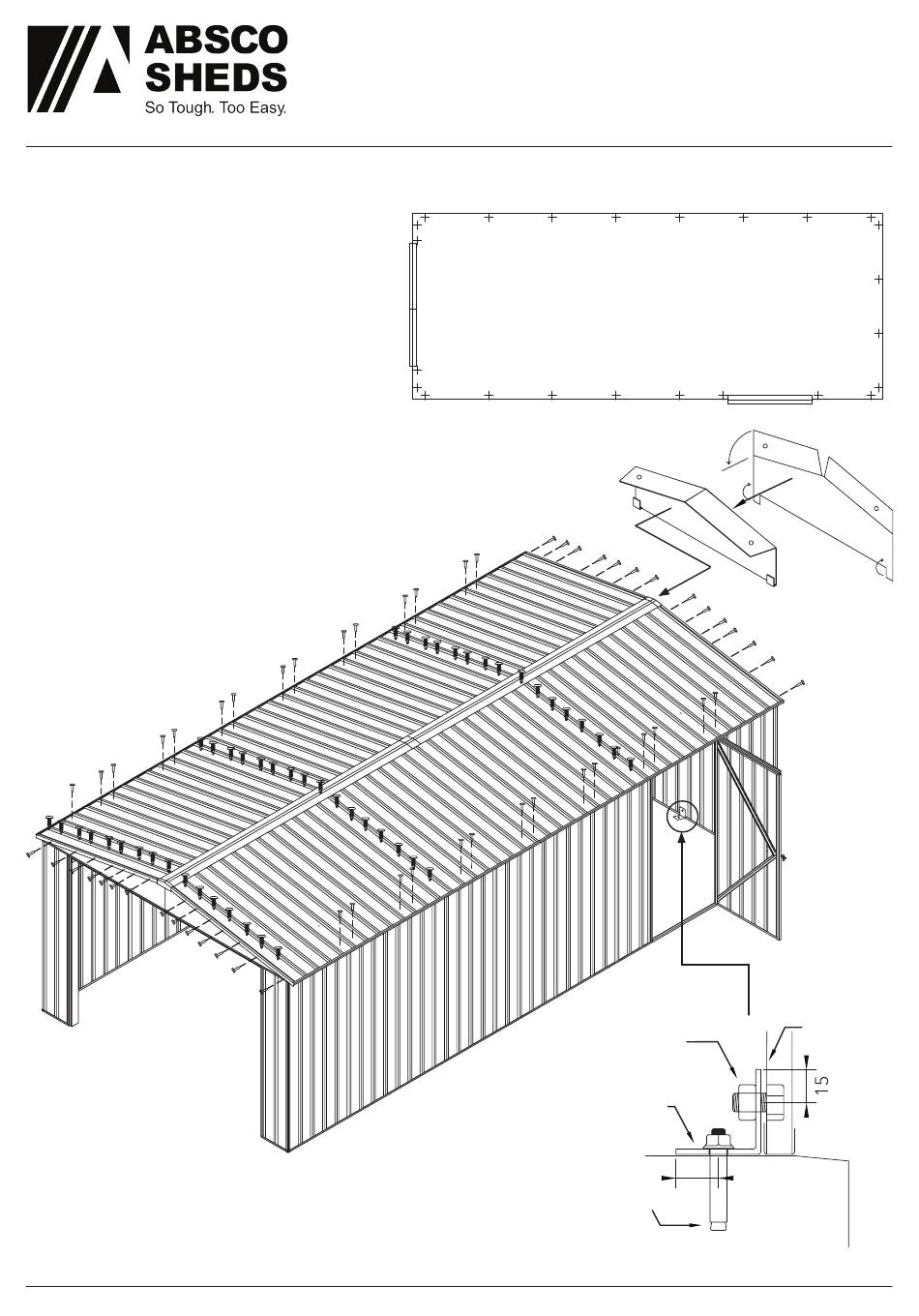

ASSEMBLAGE FINAL
ÉTAPE 1.
Fixez les panneaux du toit aux parois
comme illustré.
ÉTAPE 2.
Fixez les panneaux du toit aux
charpentes internes avec les vis Tek
autotaraudeuses.
ÉTAPE 3.
Attachez les charpentes au faîte
comme expliqué à la page
précédente.
ÉTAPE 4.
Repliez les ailes supérieures et inférieures
comme illustré, puis accrochez les ailes
inférieures sous le profilé supérieur et
vissez les ailes supérieures sur le faîte
avec deux vis.
Chaque ancre est constituée d'un écrou, d'un
boulon, d'un dynabolt M10 et d'une cornière en
acier.
Percez un trou de 10 mm dans la tôle de la
paroi.
Percez un trou de 10 mm dans le béton
Absco Industries
ABRI HIGHLANDER ABSCO
MODÈLE: 3060HK
3,00 m l x 5,96 m P x 2,30 m H
Consignes de montage
Emplacement des 24 ancrages.
Veuillez consulter la section
CHARPENTE pour l'emplacement de
l'ancrage de la charpente.
Boulon et écrou*
M10 4,6/S
Cornière en acier*
45 x 45 x 3EA
34LONG 450
2 trous Ø 130
M10 Dynabolt*
*Indique une finition galvanisée par immersion à chaud
Modèle: 3060HK
ANCRAGE DE L'ABRI
Tôle de la
paroi
15
Dalle
17/03/21
1.2
51
