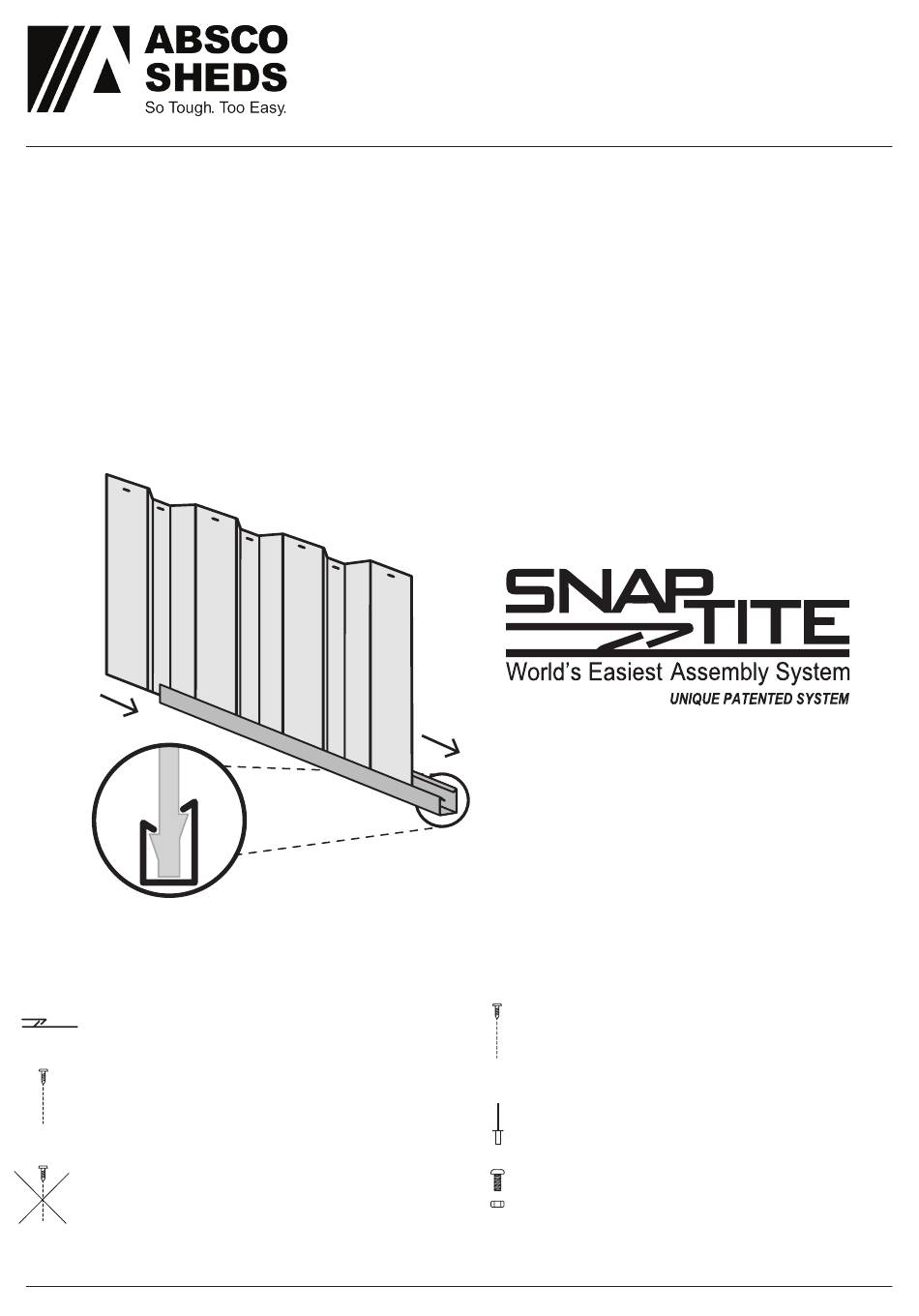

GUIDE DE MONTAGE SNAPTiTE
Le système de montage SnapTite permet d'enclencher tous les profilés d'extrémité dans
toutes les tôles du toit et des parois sans avoir besoin d'outils ni de fixations.
Pour assembler chaque panneau, les profilés en U sont fixés à la partie supérieure et la
partie inférieure de chaque panneau. Tapez délicatement le profilé sur chaque ergot
SNAPTiTE de la tôle.
Chaque profilé en U doit être bien aligné par rapport aux rebords des tôles. Il suffit de taper
légèrement sur le profilé pour qu'il glisse et s'aligne parfaitement sur les extrémités de la
tôle. Si vous devez séparer les profilés des panneaux, il suffit de les faire glisser.
SYMBOLES POUR LA FIXATION
Fixation du profilé sur le panneau avec la
SNAP
T TE
méthode SNAPTiTE.
i
Placez
une
uniquement afin d'assembler les composants.
Certains
profilés
supplémentaires qui ne sont pas nécessaires
pour ce modèle d'abri.
N'insérez pas de vis à cet endroit pour le
moment, car elles pourraient gêner lors d'une
étape ultérieure du montage.
Absco Industries
ABRI HIGHLANDER ABSCO
MODÈLE: 3060HK
3,00 m l x 5,96 m P x 2,30 m H
vis
à
cet
emplacement
sont
dotés
de
Consignes de montage
Le profilé bloque le panneau de l'abri
en position sans nécessiter de vis !
D
Associez les composants en commençant
par pré-percer les trous. Utilisez un des
composants en guise de gabarit pour
repérer où se trouvent les trous et percez
avec un foret de 3 mm.
trous
Rivet aveugle 3 mm
Ensemble écrou et boulon 4 mm.
Modèle: 3060HK
17/03/21
1.2
10
