ASSEMBLAGE FINAL

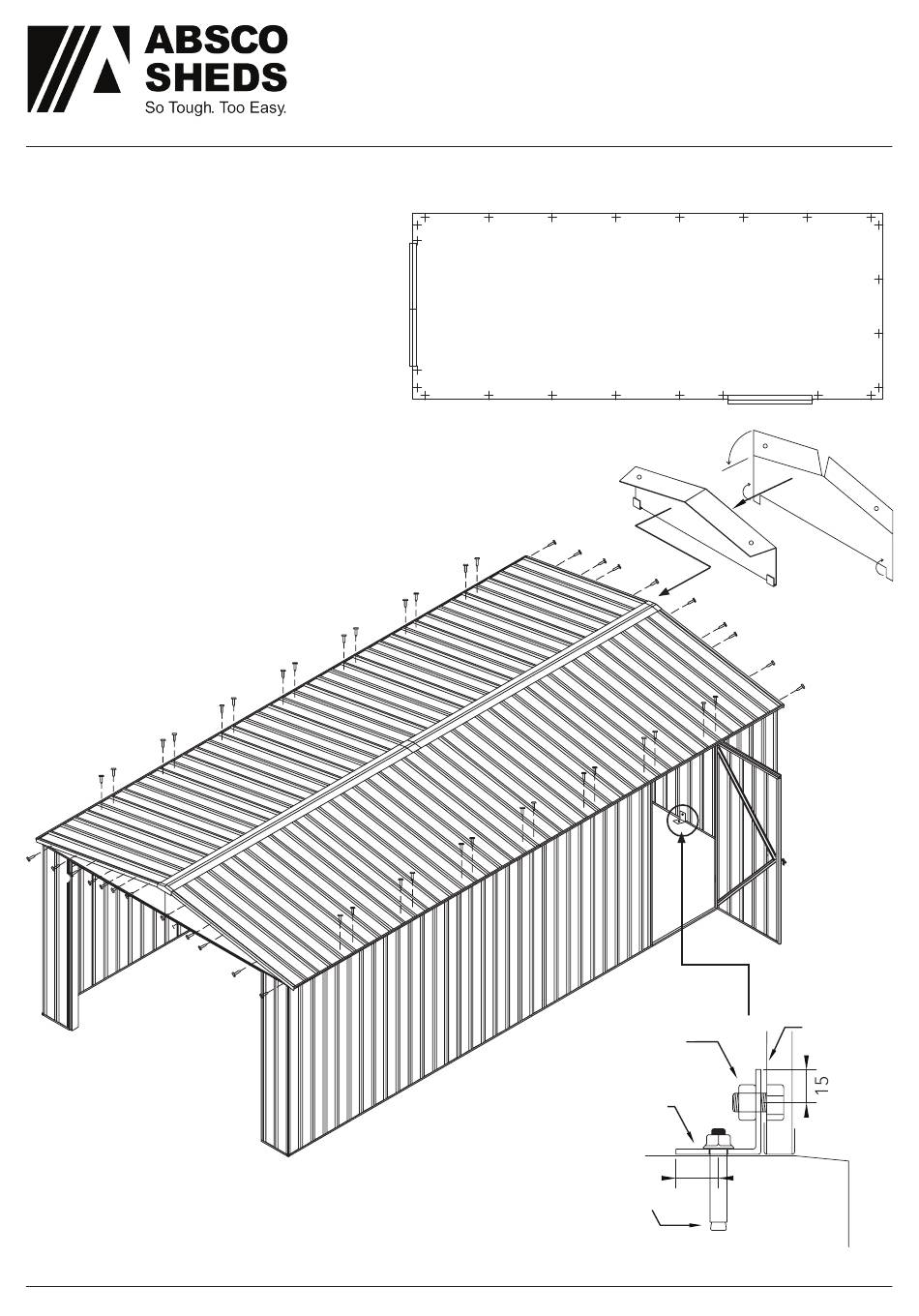

ÉTAPE 1.
Fixez les panneaux du toit aux parois
comme illustré.
ÉTAPE 2.
Fixez les panneaux du toit aux
charpentes internes avec les vis Tek
autotaraudeuses.
ÉTAPE 3.
Attachez les charpentes au faîtage
comme expliqué à la page
précédente.
ÉTAPE 4.
Repliez les ailes supérieures et inférieures
comme illustré, puis accrochez les ailes
inférieures sous le profilé supérieur et
vissez les ailes supérieures sur le faîte
avec deux vis.
Chaque ancrage est constitué d'un écrou,
d'un boulon, d'un dynabolt M10 et d'une
cornière en acier.
Percez un trou de 10 mm dans la tôle de la
paroi. Percez un trou de 10 mm dans le béton.
Consignes de montage
Absco Industries
ABRI DE JARDIN
ABSCO MODÈLE :
3060UTK
Emplacement des 24 ancrages.
Veuillez consulter la section
CHARPENTE pour l'emplacement
de l'ancrage de la charpente
4,6/S
Cornière en acier
45 x 45 x 3EA
34LONG G450
2 trous Ø 130
M10 Dynabolt
Modèle : 3060UTK
ANCRAGE DE L'ABRI
Boulon et
écrou M10
15
17/03/21
Tôle de la
paroi
Dalle
1.2
51
