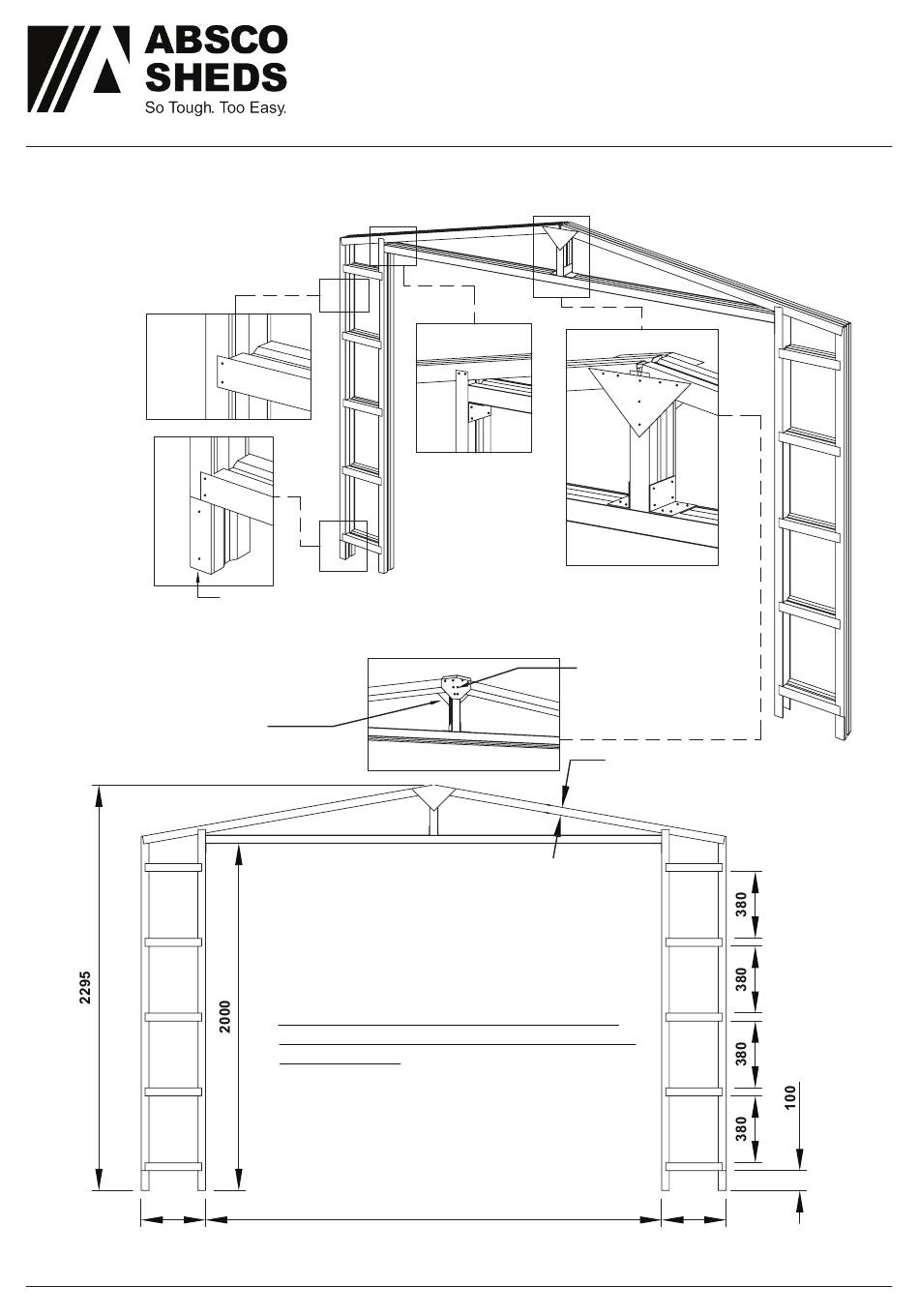

MONTAGE DE LA CHARPENTE AVANT
ÉTAPE 2 sur 2.
FIXEZ LA PETITE PLAQUE
TRIANGULAIRE SUR LE
CÔTÉ EXTÉRIEUR DE LA
CHARPENTE.
325
REMARQUE : SI LA DALLE EN BÉTON POSSÈDE UNE FEUILLURE, VOUS DEVEZ RACCOURCIR LE BAS DE
LA CHARPENTE D'UNE LONGUEUR ÉGALE À LA PROFONDEUR DE LA FEUILLURE.
Absco Industries
ABRI HIGHLANDER ABSCO
MODÈLE: 3060HK
3,00 m l x 5,96 m P x 2,30 m H
MONTEZ UNE SECTION DE PROFILÉ DE 100 mm (C0100) SUR LE BÂTI À
LA BASE DE CHAQUE PIED EXTÉRIEUR COMME ILLUSTRÉ. CES PROFILÉS
SERONT UTILISÉS ULTÉRIEUREMENT POUR FIXER LA CHARPENTE À LA
DALLE DE BÉTON.
DISPOSEZ TOUTES LES
SECTIONS COMME
ILLUSTRÉ, DE LA MÊME
FAÇON QUE POUR LA
CHARPENTE.
REMARQUE : CES CHARPENTES DOIVENT ÊTRE
RACCOURCIES DE 25 mm POUR TENIR COMPTE
DE LA FEUILLURE
UTILISEZ TROIS VIS AUTOTARAUDEUSES DE 16 mm
POUR ASSEMBLER TOUS LES COMPOSANTS À TOUS
LES POINTS D'ASSEMBLAGE DES DEUX CÔTÉS DE LA
CHARPENTE.
Consignes de montage
FIXEZ LE GOUSSET DE
FAÎTAGE SUR LE CÔTÉ
INTÉRIEUR DE LA
CHARPENTE.
2300
Modèle: 3060HK
TOUTES LES SECTIONS 40 mm
325
17/03/21
1.2
36
