Installation du foyer
!
NOTA :
Les dimensions du
foyer encastrable sont les suivan-
tes : 76,8 cm (30 ¼ po) de largeur
x 64,8 cm (25 ½ po) de hauteur x
26,7 cm (10 ½ po) de profondeur.
Les dimensions de l'ouverture sont :
76,5 (30 ⅛ po) de largeur et 51,1 cm
(20 ⅛ po) de hauteur. Aucune venti-
lation n'est nécessaire pour ce foyer.
(Voir Figure 1 pour les dégagements
d'installation recommandée.)
Installation dans un Manteau
Installer le foyer à l'intérieur du
manteau de cheminée (consulter les
instructions de montage du manteau).
!
IMPORTANT :
pas installé dans un manteau de
cheminée Dimplex, il doit être installé
dans une enceinte ayant les dimen-
sions internes et d'ouverture MINI-
MALES suivantes (Figure 1A):
Nouvelle installation dans un mur
1. Marquer cet endroit sur le plan-
cher et ranger le foyer dans un
endroit sûr, sec et à l'abri de la
poussière.

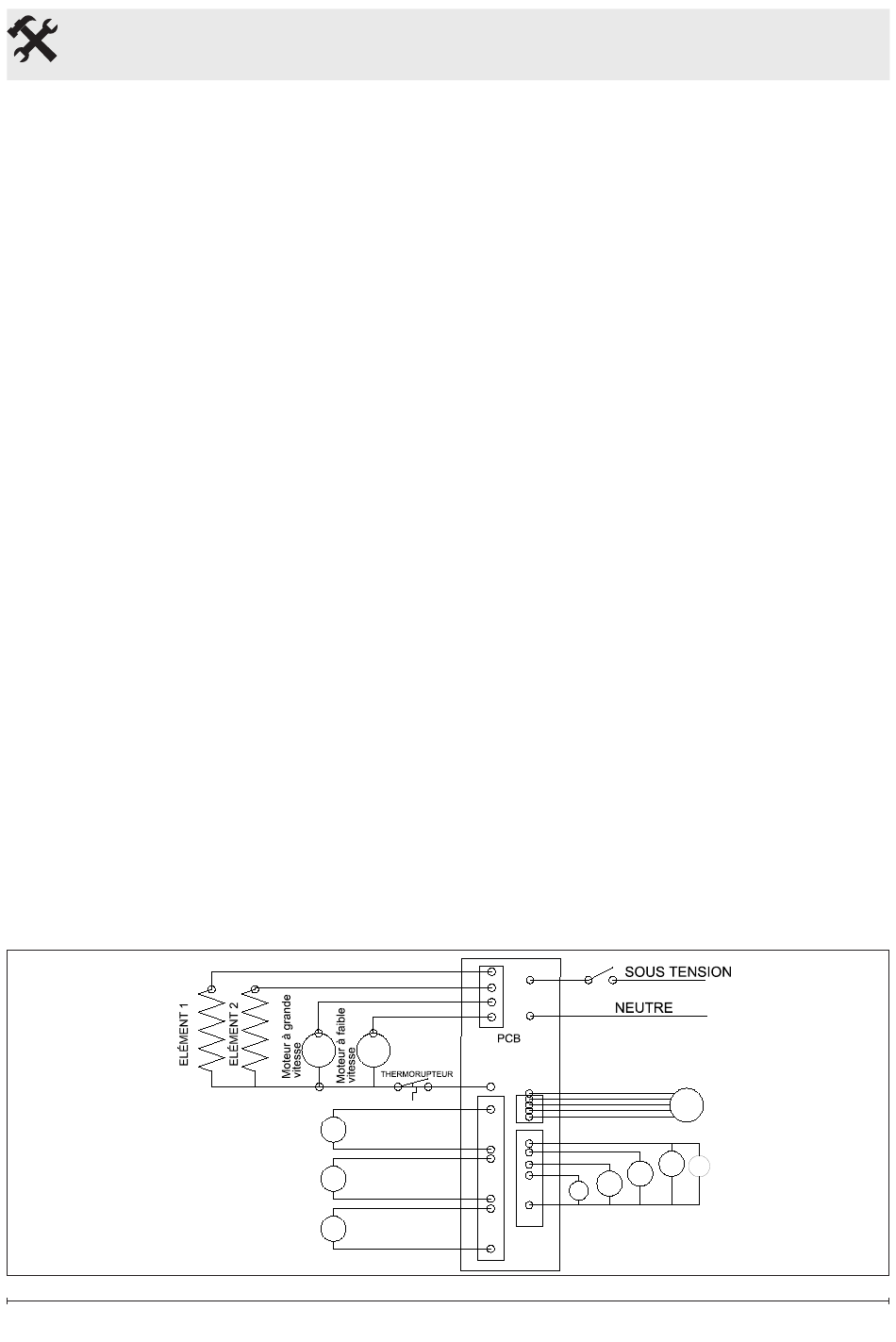

Câblage
8
Si le foyer n'est
Faisceau de câbles
supérieur
Faisceau de câbles
inférieur
Faisceau de câbles
inférieur
2. Utiliser du bois de colombage
pour encadrer l'ouverture de
77,5 cm (30 ½ po) de largeur x
65,4 cm (25 ¾ po) de hauteur x
29,8 cm (11 ¾ po) de profondeur.
(Figure 1B)
3. Brancher l'appareil dans une prise
de 15A/120 V.
Option 1 : Le cordon d'alimentation
peut longer l'arrière de la garni-
ture du foyer puis le mur jusqu'à
une prise de courant.
Option 2 : Une nouvelle prise de
courant peut être installée dans le
nouveau cadre.
!
NOTA 1 :
Un circuit de 15 ampè-
res et de 120 volts est requis. Un
circuit spécifique est préférable,
mais pas toujours essentiel. Un
circuit spécifique sera nécessaire
si, après l'installation, le disjonc-
teur se déclenche ou si le fusible
saute régulièrement lorsque le
foyer est utilisé. L'ajout d'appareils
sur le même circuit que le foyer
peut dépasser le courant nominal
du
disjoncteur.
Moteur de l'effet de flamme
DEL lumières pour
l'ensemble de bûches
www.dimplex.com
