Manuel d'installation, d'utilisation et de maintenance
Downflo
Evolution
®
depuis la plaque
micrafilter en ligne
tubulaire
jusqu'au contrôleur
IPC (ΔP)

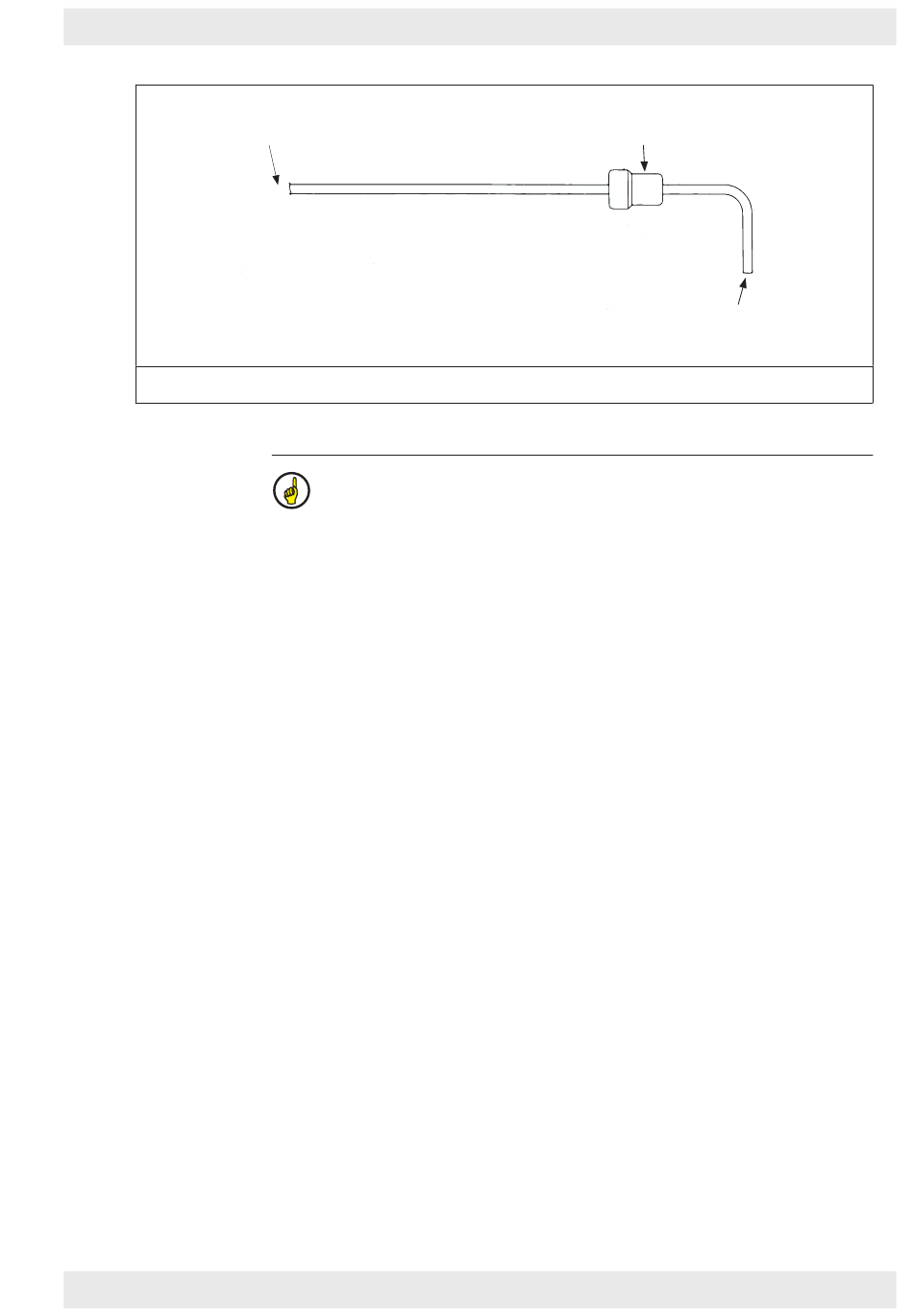

Figure 12 : Vue du filtre en ligne
Raccordement d'air comprimé
La pression de l'air comprimé doit être comprise entre 6 et 7 bar.
Vérifiez que tous les composants à air comprimé sont correctement réglés
à une pression d'alimentation maximale de 7 bar (pression nominale),
conformément au cahier des charges du système de 45 N.litres par impulsion.
Toutes les précautions doivent être prises pour ne pas dépasser cette
pression. Une soupape de sécurité est nécessaire si l'alimentation raccordée
est susceptible de dépasser cette valeur. Une étiquette indiquant les détails
relatifs à la conception des collecteurs est apposée sur chaque appareil.
L 'alimentation en air comprimé doit être exempte de toute trace d'huile ou
d'humidité.
La tuyauterie doit être orientée vers le bas dans le sens du débit d'air afin
de permettre un meilleur drainage. Un séparateur d'humidité doit être installé
au point le plus bas de l'installation.
Purgez les lignes d'alimentation en air comprimé pour éliminer les impuretés
avant de brancher le collecteur.
Branchez la ligne d'alimentation en air comprimé au raccordement de l'air
comprimé dans la partie inférieure du dépoussiéreur.
Utilisez une bague en caoutchouc ou du mastic au niveau de tous
les raccordements d'air comprimé.
Un robinet d'arrêt de l'air comprimé, un filtre/séparateur d'eau avec écoulement
condensé automatique et un régulateur de pression avec jauge doivent être
installés sur la ligne d'alimentation en air comprimé. Placez ces composants
de façon à les rendre facilement accessibles, à proximité du dépoussiéreur.
