Donaldson
Montage sur l'ouverture
1 Vérifier que l'ouverture et les trous de fixation sont corrects
en taille et dimensions pour s'adapter aux brides de
montage du filtre de dépoussiérage PowerCore (les
détails relatifs à l'ouverture et au montage des brides de
fixation sont fournis dans la Publication 3020).

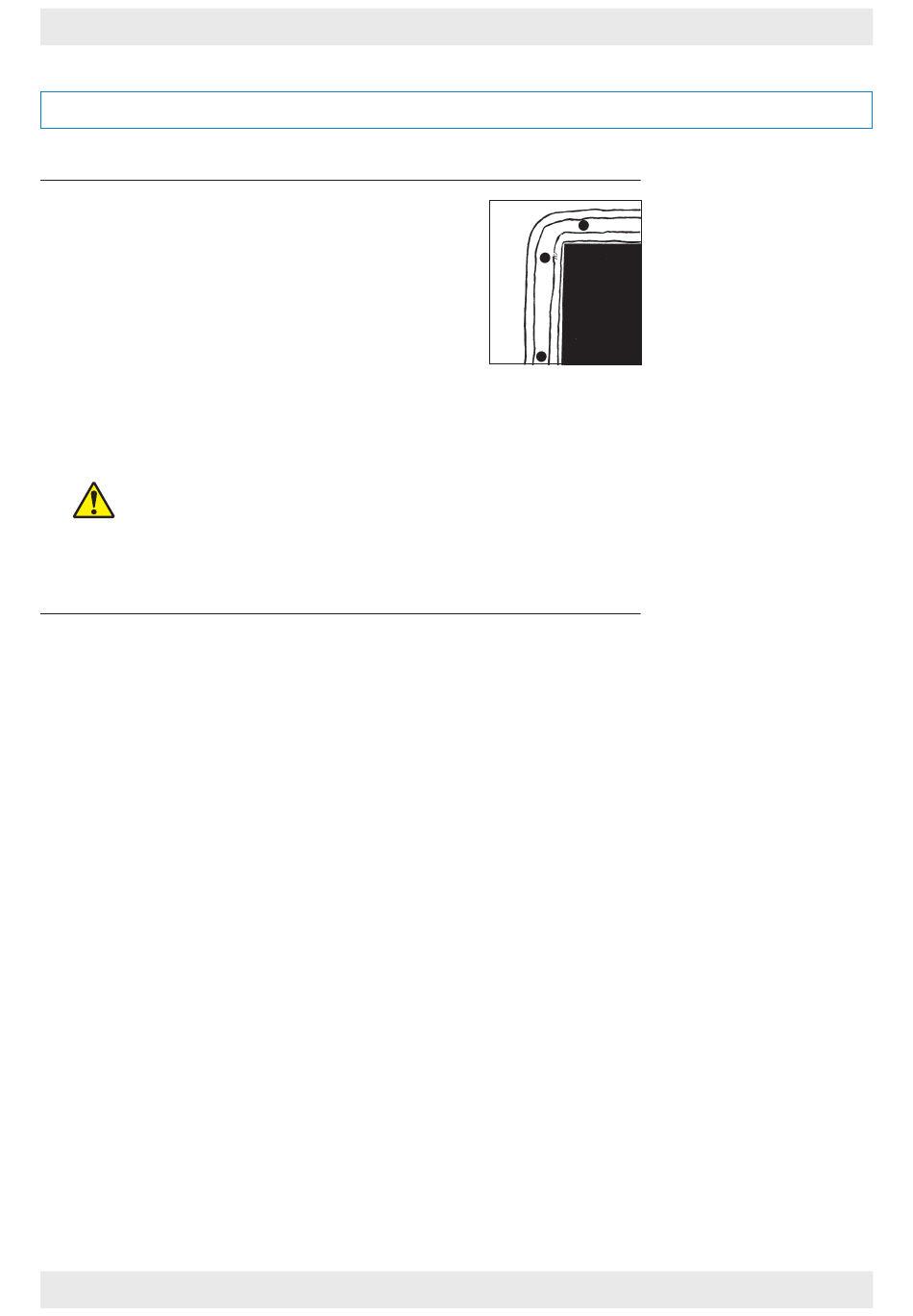

2 Appliquer un cordon de joint continu de 5 mm sur tout
le pourtour de l'ouverture, le long de chaque côté des
trous de fixation, comme représenté.
3 Suivant le guide général de levage, lever et positionner le corps du filtre jusqu'à
ce que la bride de montage soit en position sur l'ouverture. Faire correspondre
les trous de fixation, installer les boulons, rondelles et écrous et serrer tout autour
pour réaliser un joint étanche à l'air.
Les boulons de fixation, etc, ne sont pas fournis par Donaldson.
Exigences en air comprimé
Les filtres PowerCore exigent une alimentation indépendante en air comprimé propre,
sec et déshuilé. Les détails de pression et débit sont donnés au Tableau 4 (se reporter
à la section « Specifications »). Une étiquette de caractéristiques est aussi attachée à
chaque réservoir. Lorsqu'on doit utiliser un réseau d'usine existant, il peut être nécessaire
d'installer un déshumidificateur supplémentaire dans le circuit d'alimentation du filtre. Si
un compresseur est prévu pour alimenter le filtre de dépoussiérage, les caractéristiques
suivantes doivent être respectées autant que possible :
Type de compresseur
Utiliser un compresseur de capacité suffisante, un compresseur surchargé ayant
tendance à fournir un air excessivement impur et chargé d'humidité.
Emplacement de l'entrée d'air
Eviter de placer l'entrée d'air dans un endroit très pollué et installer un filtre adéquat
à l'admission. L'entrée d'air du compresseur doit être située, si possible, sur le côté
nord du bâtiment – l'air aspiré de ce côté étant généralement plus frais et plus dense,
et ayant donc une teneur en humidité plus faible. (Au sud de l'équateur, la situation
est inversée).
Disposition et installation des lignes d'air
La tuyauterie entre le compresseur et le filtre doit être suffisamment longue pour assurer
le refroidissement de l'air comprimé. Par exemple, une spécification pour la plus petite
installation serait de 10 m de tube de 12 mm (½" NB). Pour des détails complémentaires, voir
Tableau 4. La tuyauterie doit être installée avec une pente dans le sens de l'écoulement
d'air, pour faciliter la vidange de l'humidité accumulée. Un robinet de purge doit être
prévu au point le plus bas de l'installation.
10
INSTALLATION
