Manuel d'installation, d'utilisation et de maintenance
Dispositif de détection
du panneau anti-explosion
DISPOSITIF DE SÉCURITÉ INTRINSÈQUE
(SI NÉCESSAIRE)
2
1

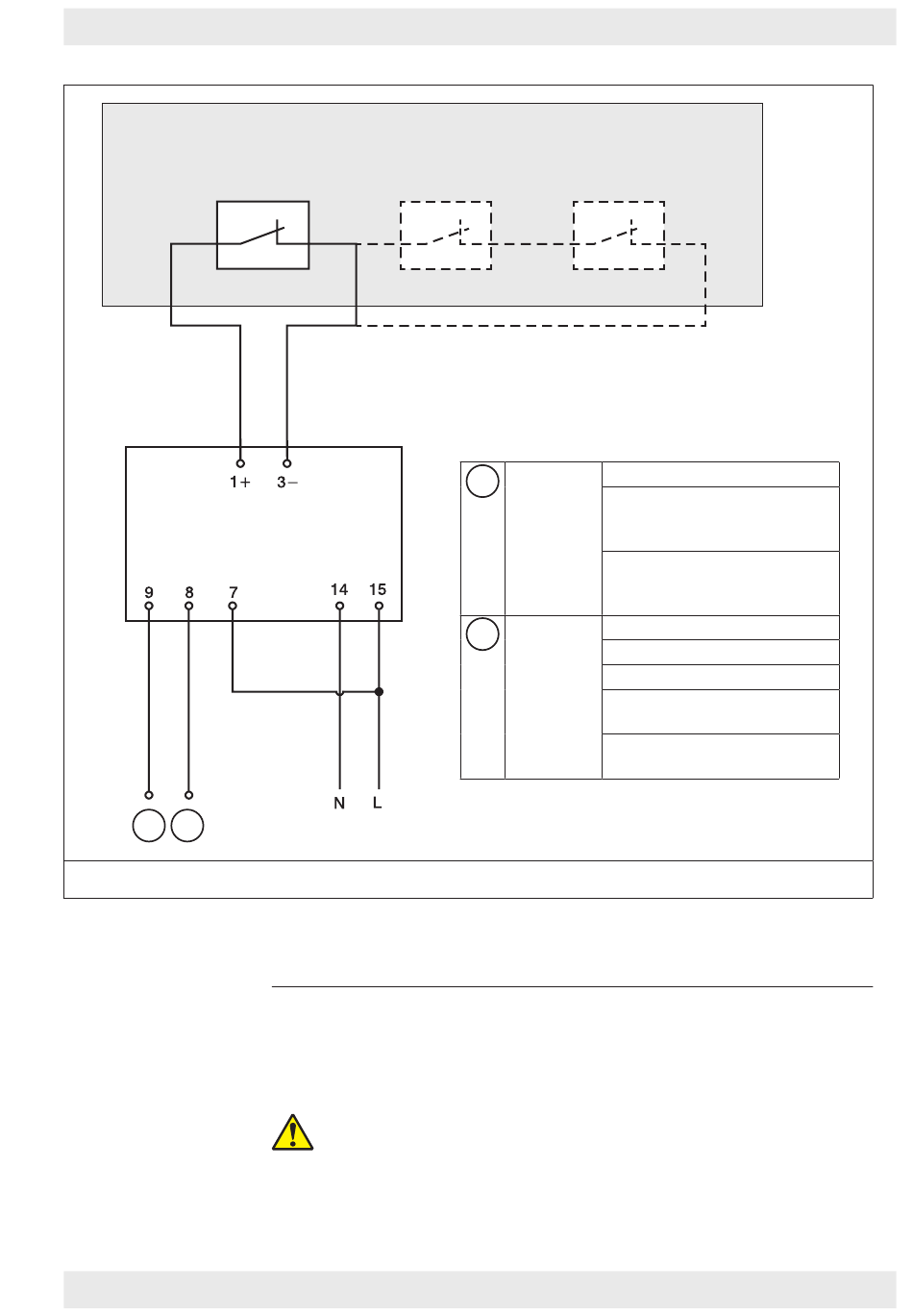

Figure 23 : Schéma électrique type – Zone dangereuse
ZONE À RISQUE
(SI NÉCESSAIRE)
Dispositif de détection
du panneau anti-explosion
Raccord de sortie de la poussière
Lors de l'utilisation d'un clapet rotatif ou d'une transporteuse à vis sans fin :
•
Un produit d'étanchéité doit être posé entre toutes les brides de raccordement.
•
Vérifiez le sens de rotation (sens de la flèche).
•
Les branchements électriques doivent être effectués par un électricien qualifié.
L 'accès au rotor/à la vis ou à la soupape à papillon doit être rendu impossible
pendant le fonctionnement.
Voir le manuel de votre système d'évacuation des poussières.
Dispositif de détection
du panneau anti-explosion
Débrancher : Ventilateur
1
Système d'évacuation
de la poussière (clapet rotatif,
transporteuse à vis sans fin, etc.)
Tension d'alimentation de la carte
de circuit imprimé (nettoyage
par impulsion)
Engager :
Alarme
2
Voyant
Klaxon
Signal au centre de contrôle
de lutte contre les incendies
Actionneur du registre de réglage
(le cas échéant)
Downflo
Evolution
®
37
