Doigt de gant
Elément sensible
10
Le doigt de gant est déjà installé ou doit être commandé séparément. Pour ce faire, le raccord de l'extension
pour le doigt de gant est disponible en différentes formes. Pour une sélection aisée du raccord fileté mécanique
destiné au doigt de gant, veuillez-vous reporter au tableau avec les longueurs dans la section "Elément sensi-
ble".
Pour la sonde TMT142C, l'insert de mesure comprend un câble avec gaine à isolation minérale qui est introduit
dans le doigt de gant et y est fixé.
La longueur de l'insert (ML) peut être choisie librement entre 50 et 990 mm. Les sondes d'une longueur supé-
rieure à 990 mm sont disponibles sur demande.

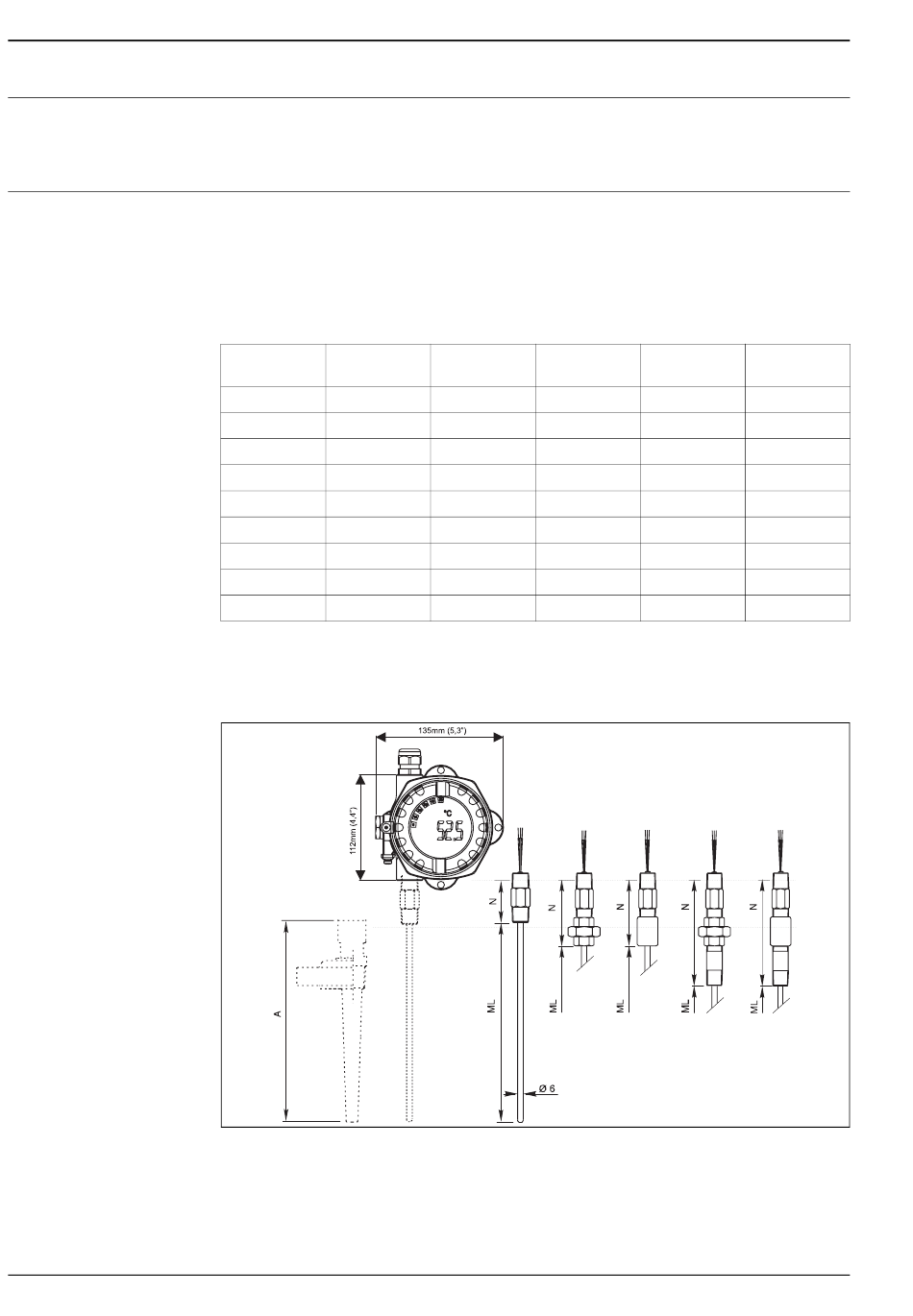

La longueur de montage (ML) doit être choisie en fonction de la longueur totale du doigt de gant (A) et du type
de doigt de gant utilisé. Tenir compte des indications dans les tableaux suivants également dans le cas d'inserts
de rechange (valable pour disque de fond d'épaisseur standard) :
Type de doigt de
ML
gant
TW10*
ML = A - 8
TW11*
ML = A - 8
TW12*
ML = A - 8
TW13*
ML = A - 8
TW10**
ML = A - 15
TW11**
ML = A - 15
TW12**
ML = A - 15
TW13**
ML = A - 15
TW15**
TW15**
Attention !
* TMT142C avec raccord fileté NPT pour le doigt de gant
** TMT142C avec raccord métrique (M24x1.5) pour le doigt de gant
Composants fonctionnels
Type de doigt de
ML
gant
TA535
ML = A - 8
TA540
ML = A - 10
TA541*
ML = A - 10
TA550
ML = A - 11
TA555
ML = A - 10
TA556
ML = A - 10
TA557
ML = A - 10
Type L
Type LU
Type de doigt de
ML
gant
TA560
ML = A - 11
TA562
ML = A - 11
TA565
ML = A - 11
TA566
ML = A - 11
TA570
ML = A - 11
TA571
ML = A - 11
TA572
ML = A - 11
TA575
ML = A - 11
TA576
ML = A - 10
Type LC
Type LUN
Type LCN
