5.5.17 Préparation de la tuyauterie de refroidissement (option)

5.5.18 Montage de la tuyauterie de refroidissement (option)

Instructions de montage TI 350 | M1830521_fr

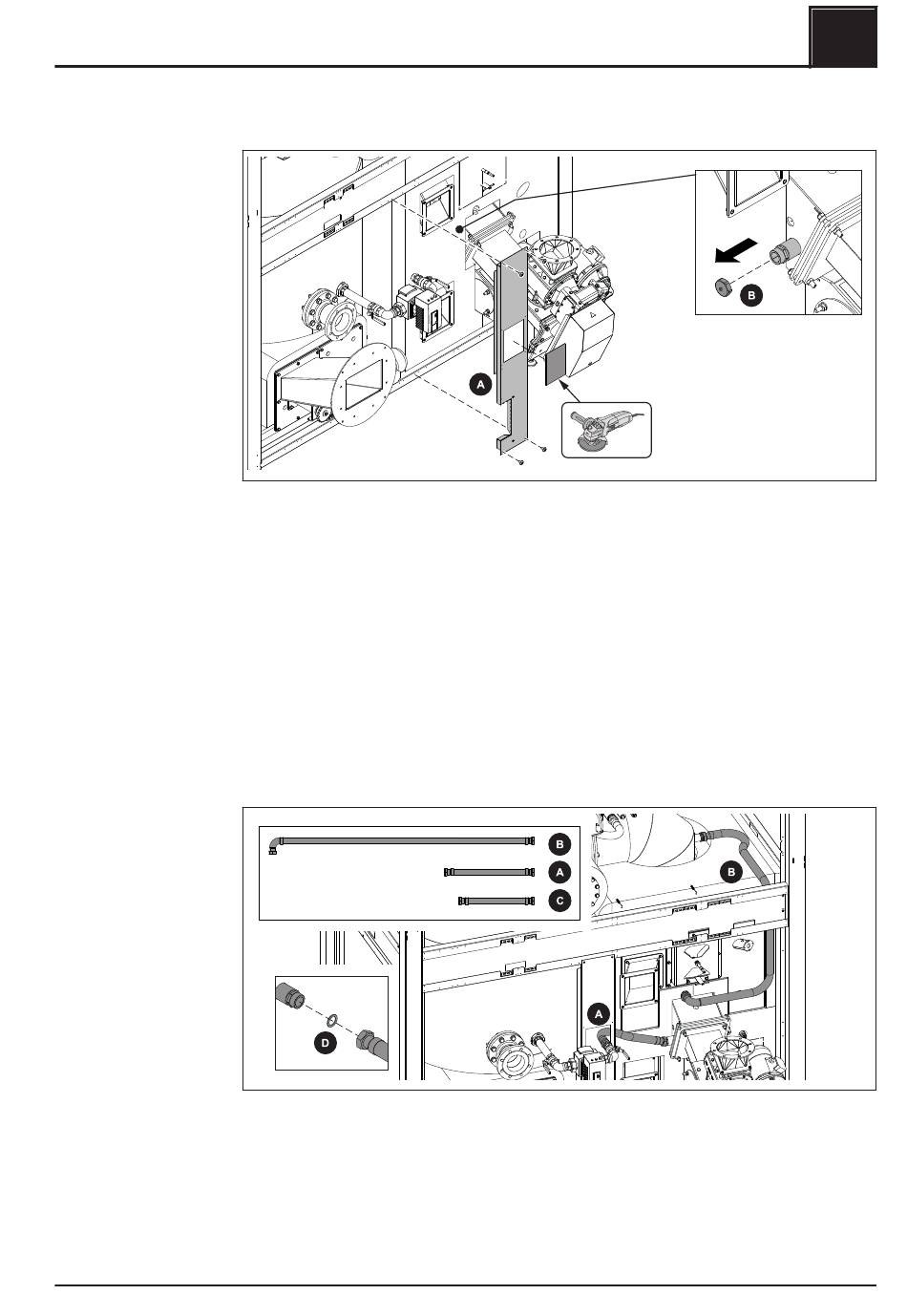

❒ Sur le cache arrière (A), détacher l'évidement préperforé
➥ Évidement pour la tuyauterie de refroidissement
❒ Monter le cache sur le bâti, de manière que le raccord du groupe de pompes soit
aligné sur l'évidement
❒ Retirer le capuchon (B) sur le chargeur du côté de l'échangeur de chaleur
Les étapes suivantes s'appliquent lors de l'utilisation de la tuyauterie de
refroidissement disponible en option. Si ce n'est pas le cas, l'installation de la
tuyauterie doit être effectuée par un professionnel,
refroidissement" [Page 64]
Établir les connexions avec les tuyaux ondulés en acier inoxydable, y compris le joint
plat (D), comme suit :
❒ A : Groupe de pompes et raccordement latéral au canal d'alimentation
❒ B : Raccordement supérieur au canal d'alimentation avec raccordement latéral au
coude de passage de l'air
⇨ Voir "Raccordement du
