SIPLUS HCS4300
POM4320 UL
Kompaktbetriebsanleitung
Anwendungsbereich

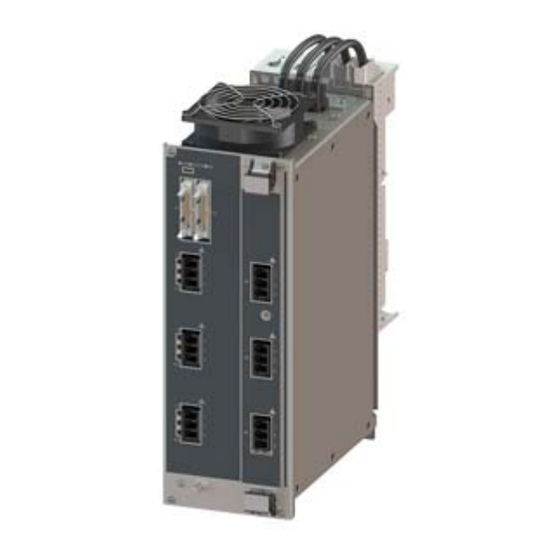

Power Output Module (POM) mit 9 Leistungsausgängen zur
Ansteuerung von ohmschen Lasten,
Sammelschienenmontage und Rückwandmontage.
Gültigkeitsbereich der Dokumentation
Diese Dokumentation ist gültig für folgende Produkte:
HCS POM4320
Sammelschienenmontage (UL)
HCS POM4320
Rückwandmontage (UL)
Sicherheitshinweise
Dieses Gerät entspricht den auf dem Typenschild
aufgedruckten Zulassungen. Falls Sie über die Zulässigkeit
der Aufstellung in der vorgesehenen Umgebung Zweifel
haben, wenden Sie sich an unsere Service-
Ansprechpartner.
WARNUNG
Das zu dieser Dokumentation zugehörige
Produkt/System darf nur von für die jeweilige
Aufgabenstellung qualifiziertem Personal gehandhabt
werden. Qualifiziertes Personal ist auf Grund seiner
Ausbildung und Erfahrung befähigt, im Umgang mit
diesen Produkten/Systemen Risiken zu erkennen und
mögliche Gefährdungen zu vermeiden.
Veränderungen an den Geräten sind nicht zulässig. Bei
Nichteinhaltung erlöschen die Zulassungen und die
Herstellergarantie.
Durch unsachgemäße Reparaturen können erhebliche
Sachschäden oder Gefahren für den Benutzer
entstehen. Schicken Sie das Gerät im Reparaturfall
ein.
Die Verwendung des Geräts ist nur im Schaltschrank
zulässig.
WARNUNG
Gefahr durch Stromschlag
Lebensgefahr oder schwere Verletzungsgefahr
Wenn das Warnsymbol
müssen die Hinweise in dieser Betriebsanleitung beachtet
werden. Die Betriebsanleitung enthält Informationen zur
Art der potenziellen Gefährdung und ermöglicht Ihnen,
Risiken zu erkennen und Gegenmaßnahmen zu ergreifen.
© Siemens AG 2014 - 2015. Alle Rechte vorbehalten
A5E35504931A/002, 09/2015
6BK1943-2BA00-0AA0
6BK1943-2DA00-0AA0
auf dem Gerät angebracht ist,
WARNUNG
Gefährliche Spannungen vom Netz oder von den
Heizstrahlerzuleitungen
Lebensgefahr, schwere Verletzungsgefahr oder
Sachschaden
Am Sammelschienensystem können gefährliche
Spannungen anliegen.
Vor Beginn der Montage- und Anschlussarbeiten an der
Heizungssteuerung HCS4300 müssen Sie das
Sammelschienensystem freischalten und gegen
Wiedereinschalten sichern.
WARNUNG
Gefahr durch Stromschlag
Lebensgefahr oder schwere Verletzungsgefahr
Die Netzspannung, an der das Gerät angeschlossen
wird, muss mit einem Leistungsschalter ausgestattet
sein. Der Leistungsschalter muss leicht zugänglich und
dem Gerät eindeutig zugeordnet sein. Es wird
empfohlen, dass sich der Leistungsschalter in der
Nähe des Gerätes befindet. Bei der Auswahl des
Leistungsschalters ist die maximale Stromaufnahme
der Heizungssteuerung zu berücksichtigen.
Gerät nur in auf 50 kA begrenzten Stromkreisen
einsetzen.
Für die Verkabelung nur 60/75 °C Kupferleitungen
verwenden.
ACHTUNG
Verwenden Sie nur die vorgeschriebenen
Sicherungstypen. Wenn Sie die Heizungssteuerung mit
nicht zulässigen Sicherungen betreiben, kann das Gerät
zerstört werden.
Sammelschienenmontage
Sammelschienenadapter an Schienenstärke anpassen
(siehe Bild 2 und 3)
Stellen sie die vier Befestigungsblöcke des
Sammelschienenadapters auf die Schienenstärke 5 mm
(Lieferzustand) oder 10 mm ein.
Power Output Module (POM) montieren (siehe Bild 4)
1. Knopf
auf der Oberseite des
Sammelschienenadapters drücken. Der Halter muss wie
im Bild gezeigt aus dem Sammelschienenadapter
herausklappen.
1
