8 Installation d'un autre régulateur Uponor
Smatrix dans le système
8.1 Préparation
REMARQUE!
Le régulateur s'arrête après environ 10 minutes
d'inactivité et reprend son fonctionnement normal. La
minuterie est réinitialisée lorsque vous appuyez sur un
bouton ou si un composant lui a été affecté.
REMARQUE!
Les régulateurs secondaires peuvent uniquement être
affectés au régulateur principal.
REMARQUE!
Si un régulateur a été connecté à un module de
communication, déconnecter le module de
communication et le rétablir à l'état de régulateur
secondaire en réinitialisant les paramètres d'usine.
Les régulateurs secondaires existants dans le système
doivent ensuite réinitialiser le canal 01 du composant du
système ou se déclarer auprès d'un autre régulateur
principal.
Plusieurs régulateurs Uponor Smatrix peuvent être reliés entre eux
en désignant un régulateur comme régulateur principal et les autres
comme régulateurs secondaires.
Le régulateur principal est désigné en le connectant au module de
communication (il ne peut exister qu'un seul régulateur principal dans
le système) et il peut contrôler jusqu'à trois régulateurs secondaires.
Les régulateurs secondaires sont désignés lors de leur affectation
(dans l'ordre) au régulateur principal.
•
S'assurer que tous les régulateurs sont sous tension et qu'au
moins un thermostat est affecté à chacun d'eux.
•
S'assurer d'avoir accès à tous les régulateurs avant de démarrer
le processus d'affectation.
•
Attribuer des rôles principal/secondaire aux régulateurs en
connectant le module de communication au régulateur principal.
•
S'assurer que les régulateurs secondaires sont placés dans la
portée radio du régulateur principal.
8.2 Connexion d'un autre
régulateur
Attention!
S'assurer que le régulateur est connecté à un connecteur
de bus système (l'un des connecteurs les plus à droite)
sur le régulateur. Les régulateurs ne seront sinon pas en
mesure de communiquer les uns avec les autres.
REMARQUE!
Il est possible de connecter jusqu'à quatre régulateurs
Uponor Smatrix dans le même système.

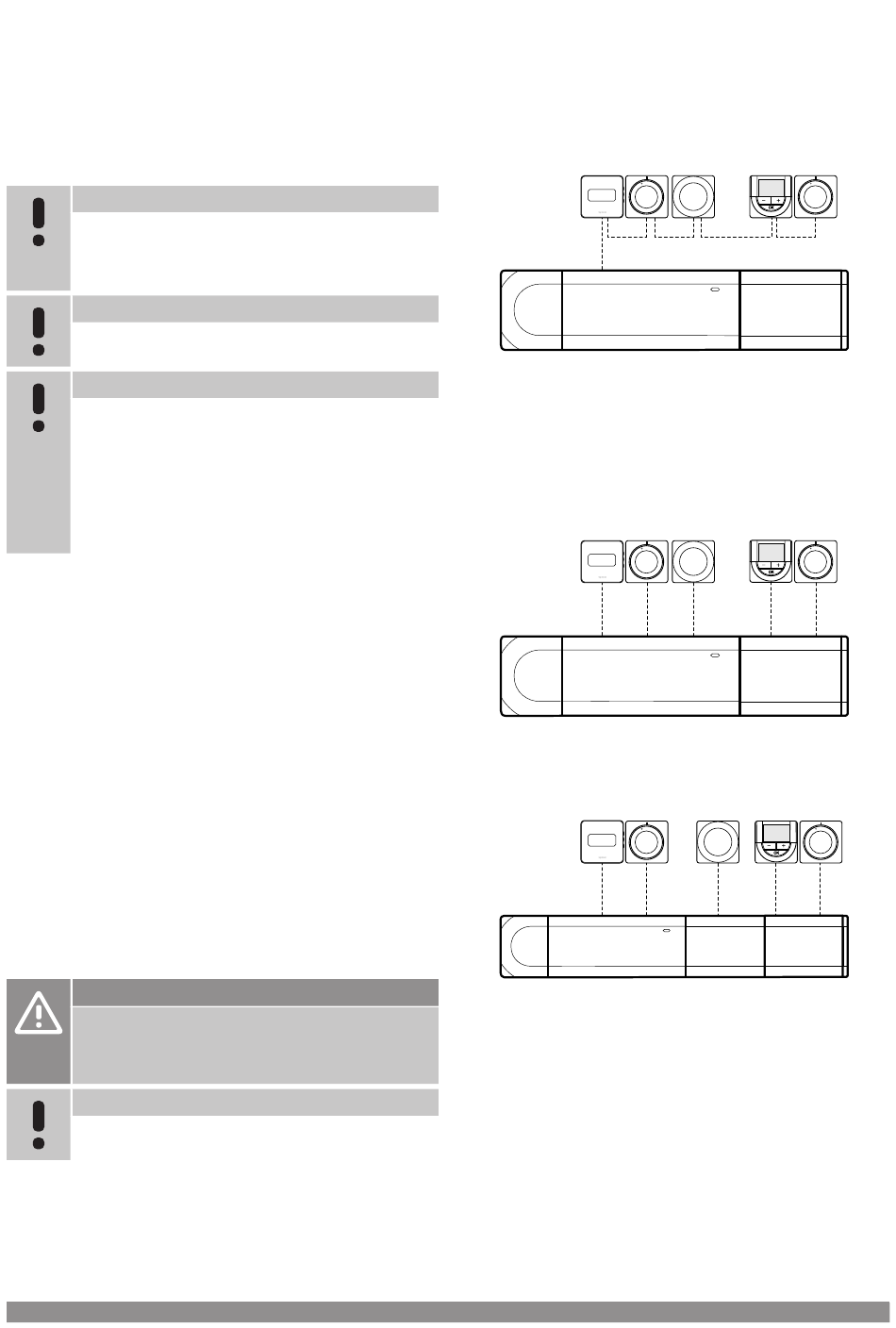

Les régulateurs Uponor Smatrix peuvent être connectés les uns aux
autres avec une topologie en chaîne, une connexion directe ou une
topologie en étoile (le module en étoile peut être utilisé). Un seul
module étoile peut être utilisé par bus. Cela signifie qu'un thermostat
ne peut être connecté à un module étoile connecté au bus système
et vice versa.
Connexion en chaîne
Dans l'exemple ci-après, les thermostats sont connectés en série et
un seul câble doit être raccordé au régulateur et au module esclave
(le cas échéant).
Cette méthode réduit la longueur totale de câble nécessaire dans le
système.
Connexion directe au régulateur et au module
esclave
Dans cet exemple, chaque thermostat est raccordé au régulateur et
au module esclave (le cas échéant) avec son propre câble.
Connexion au module étoile installé
Le module étoile est ajouté au régulateur et au module esclave (le
cas échéant) pour apporter au système des bornes de raccordement
supplémentaires. Dans l'exemple, chaque thermostat est connecté
directement au régulateur, au module esclave (le cas échéant) et au
module étoile.
Uponor Smatrix Base PULSE
|
Manuel d'installation et d'utilisation
SD0000003
SD0000004
SD0000005
|
59
