6.5 Uponor Smatrix Base T-146

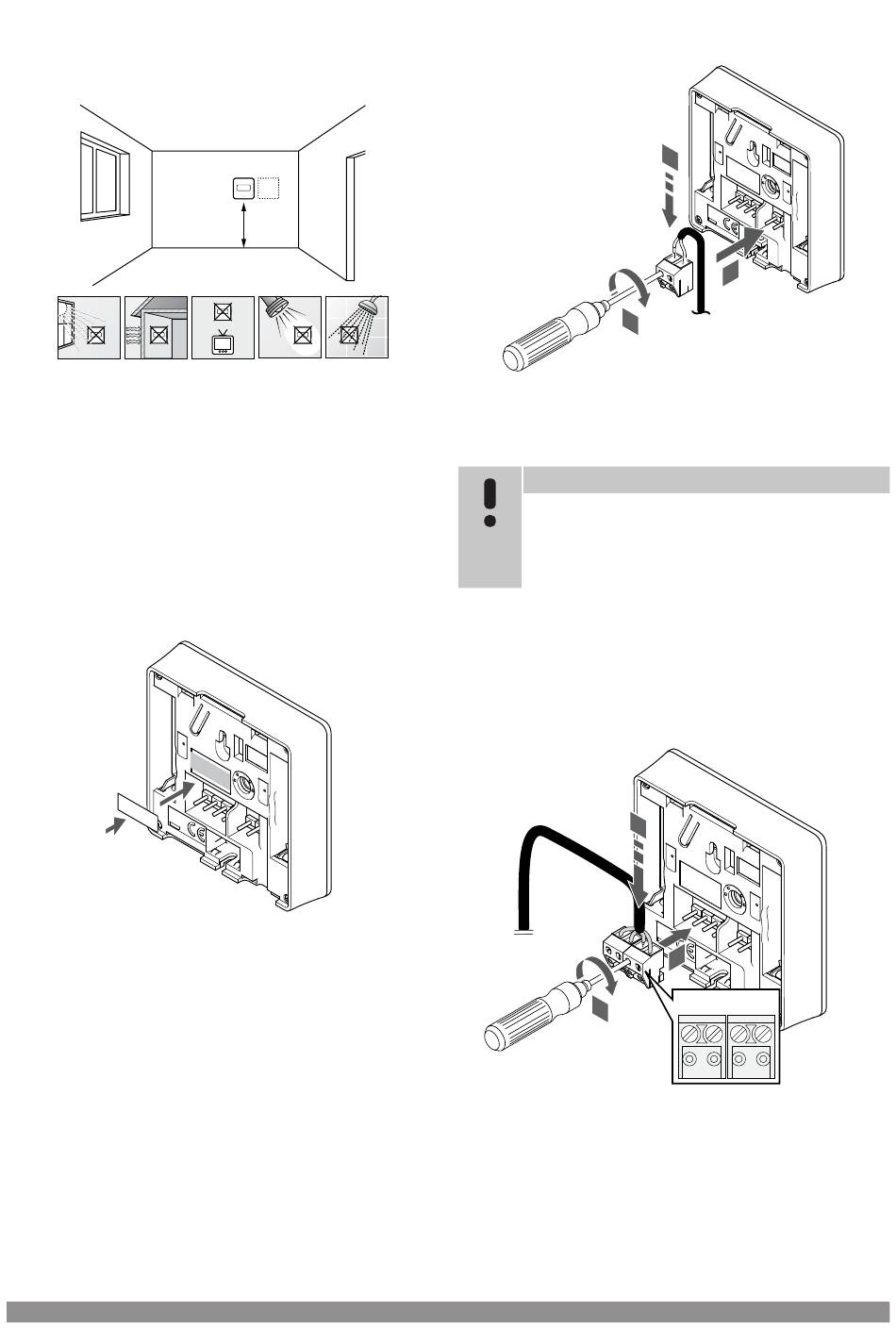

Positionnement du thermostat
1.3–1.5 m
•
Sélectionner un mur intérieur et une position à 1,3 m à 1,5 m au-
dessus du sol.
•
S'assurer que le thermostat n'est pas exposé à la lumière directe
du soleil.
•
S'assurer que le thermostat ne sera pas chauffé à travers le mur
par le soleil.
•
S'assurer que le thermostat est loin de toute source de chaleur,
par exemple une télévision, des équipements électroniques, une
cheminée, projecteurs, etc.
•
S'assurer que le thermostat est loin de toute source d'humidité
et d'éclaboussures d'eau (IP20).
Étiquetage du thermostat
# 0
1
# 0
1
Marquer à un endroit adapté du thermostat le numéro des canaux
qu'il contrôle, par exemple : n° 02, n° 03. Pour un système avec
plusieurs régulateurs, ajouter l'adresse (ID) de chaque régulateur, par
exemple : 1.02, 1.03, 2.02, 2.03.
Si une sonde externe est connectée, ajouter les informations
relatives au type de la sonde, le cas échéant.
Combinaisons de thermostat et sonde disponibles :
•
Température pièce
•
Température ambiante et du sol
•
Température ambiante et extérieure
•
Température de sonde déportée
46
|
Uponor Smatrix Base PULSE
SD0000002
SI0000134
|
Manuel d'installation et d'utilisation
Connexion d'une sonde externe à un
thermostat
2
1.
Insérer les deux fils du câble de sonde (non polarisé) dans le
connecteur extractible.
2.
Serrer les vis fixant les fils dans le connecteur.
3.
Insérer le connecteur sur les pointes du thermostat.
REMARQUE!
Pour une température correcte : installer la sonde
extérieure sur le côté nord du bâtiment où il est peu
probable qu'elle soit exposée à la lumière directe du
soleil. Ne pas placer la sonde à proximité de portes,
fenêtres ou sorties d'air.
L'entrée de la sonde de température externe peut être utilisée pour
une sonde de température de sol, extérieure ou à distance. Utiliser le
logiciel du thermostat pour sélectionner un mode de contrôle
correspondant à l'utilisation de la sonde et du thermostat.
Connexion d'un câble de communication au
thermostat
2
1.
Insérer les quatre fils dans les connecteurs démontables portant
les indications A, B, + et - sur le thermostat.
2.
Serrer les vis fixant les fils dans le connecteur.
3.
Insérer les connecteurs sur les pointes du thermostat.
1
3
1
3
A B + -
SI0000135
SI0000036
