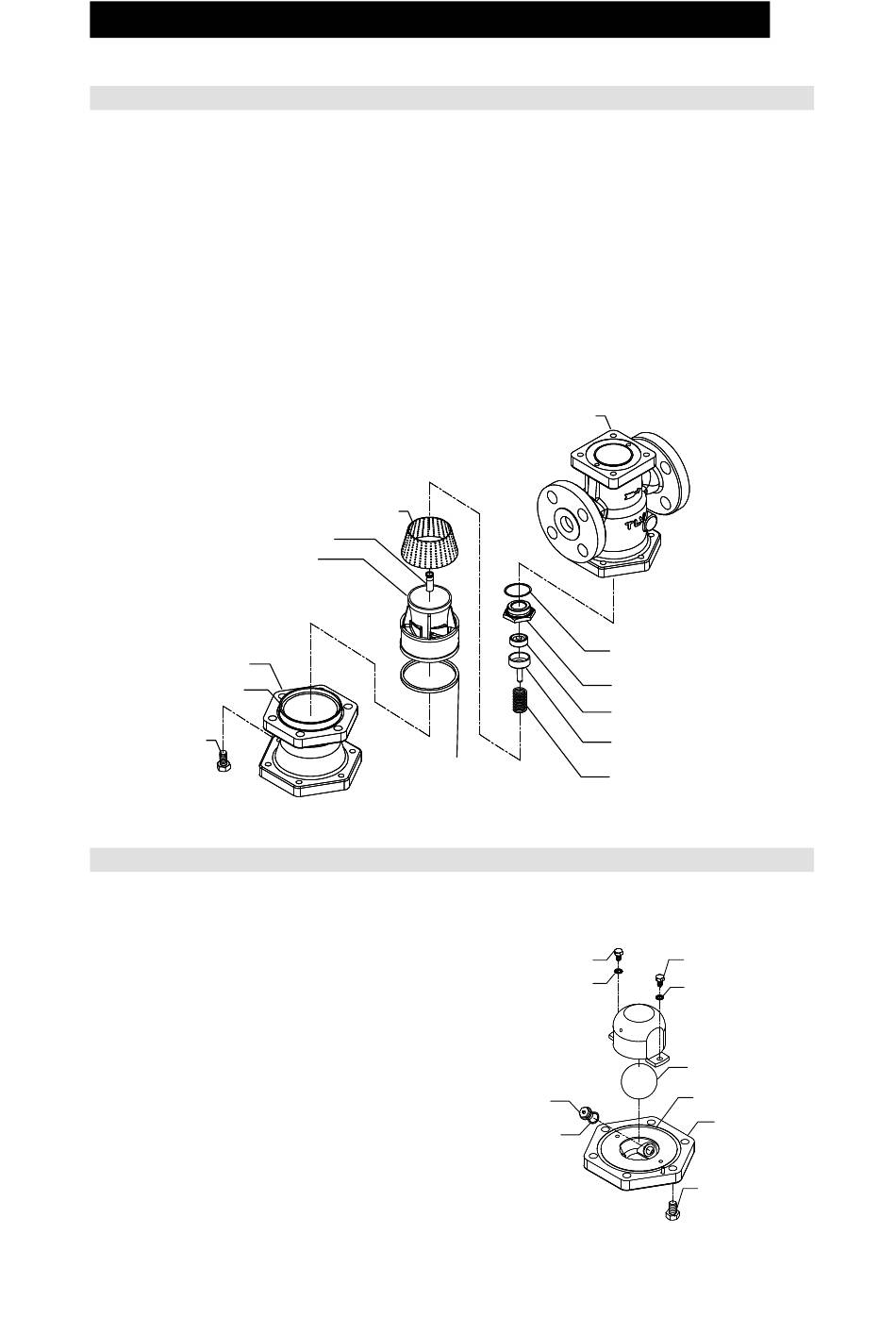

Démontage du séparateur / de la soupape principale
Retourner le PN-COS-16 à l'envers pour un démontage plus facile du séparateur et
de la soupape principale. Desserrer les boulons et retirer le corps du purgeur. Faire
attention que le séparateur ne tombe pas au moment de redresser le PN-COS-16.
Le retrait du séparateur et du manchon enfoncé permet d'enlever la soupape
principale, le porte-soupape principale, le ressort spiral de la soupape principale ainsi
que la crépine du séparateur. Retirer le siège de soupape principale du corps
principal avec une clé à douille.
Vérifier qu'il n'y ait pas de dégâts ni au siège ou aux surfaces glissantes de la
soupape principale et du porte-soupape principale, ni à la surface d'assise de la
soupape principale et du siège de soupape principale, et que la crépine du
séparateur ne soit pas encrassée.
Crépine du séparateur
Manchon
Séparateur
Corps du purgeur
Joint
Boulon
Démontage du purgeur de vapeur
Desserrer les vis à tête hexagonale (du couvercle du purgeur) et enlever le couvercle
du purgeur. Faire attention car il peut y avoir des éclaboussures de condensât chaud.
Retirer les vis à tête hexagonale (du
couvercle du flotteur) du couvercle
du flotteur pour dégager le flotteur.
Sortir le flotteur, puis desserrer et
retirer le siège de soupape du
purgeur avec une clé à douille.
Vérifier que le flotteur ne soit pas
déformé, qu'il n'y ait pas
d'anomalie au siège de soupape
du purgeur, et qu'il n'y ait pas
d'accumulation de poussière dans
le couvercle du purgeur.
Corps principal
Rondelle à
ressort ondulée
Siège de soupape
du purgeur
Joint du siège de
soupape du purgeur
172-65588F-02 (Vanne de régulation pneumatique PN-COS-16) 13 Jan 2016
Joint du siège de
soupape principale
Siège de soupape principale
Soupape principale
Porte-soupape principale
Ressort spiral de
soupape principale
Boulon
Boulon
Rondelle
Rondelle
à ressort
à ressort
Flotteur
20
Joint
Couvercle
du purgeur
Boulon
