2.4.4 Version avec enveloppe de réchauffage

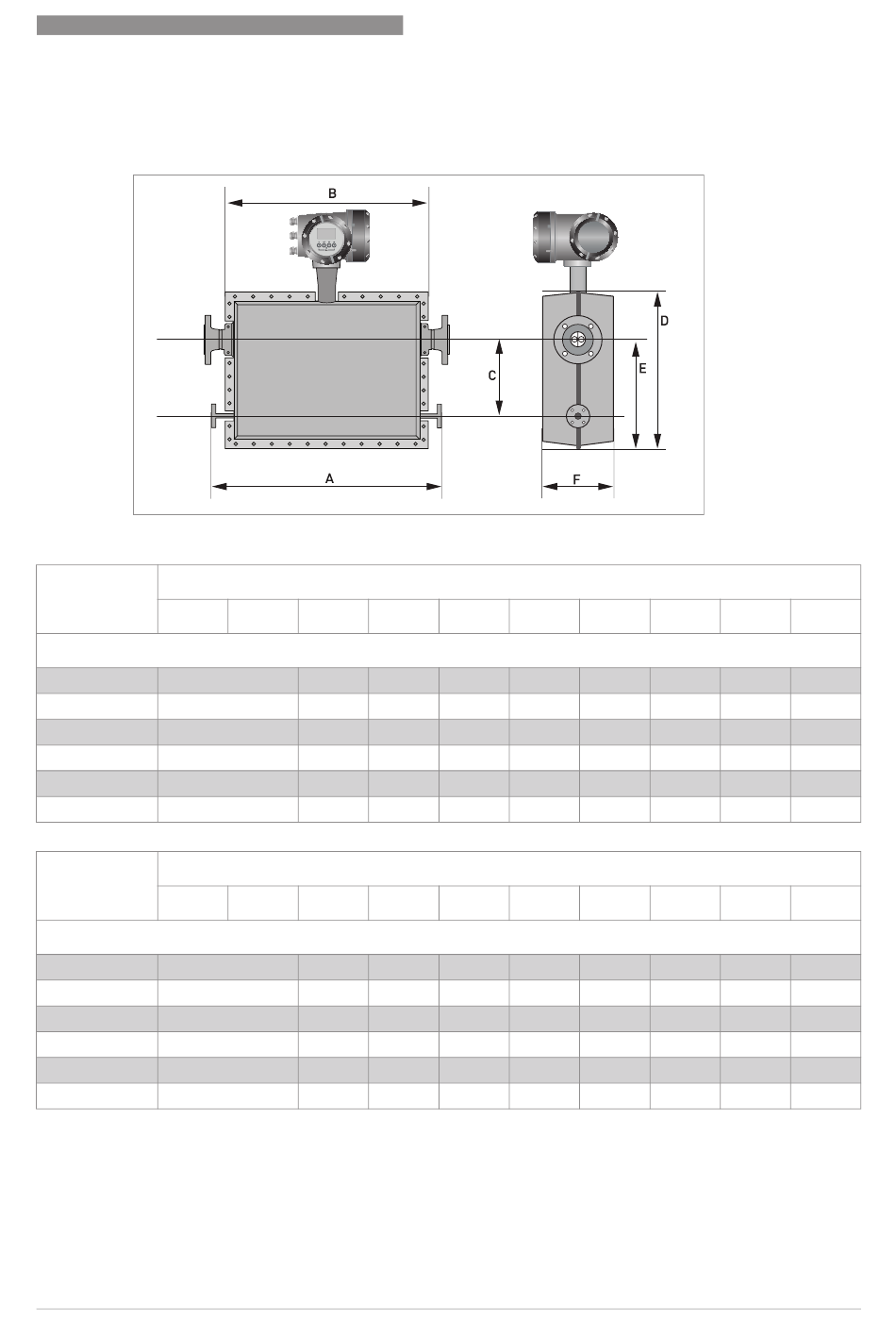

Dimensions générales
S08
A ±5,0
B ±3,0
C ±3,0
D ±3,0
E ±3,0
F ±3,0
S08
A ±0,2
B ±0,12
C ±0,12
D ±0,12
E ±0,12
F ±0,12
07/2012 - 4002158601 - TD OPTIMASS 6000 R01 fr
S10 S15
Taille du raccord de chauffage : PN40 DN15 ou ASME 150 ½¨
435 590
283 440
100 130
315 344
198 221
232 226
S10 S15
Taille du raccord de chauffage : PN40 DN15 ou ASME 150 ½¨
17,1 23,2
11,1 17,3
3,9 5,1
12,4 13,5
7,8 8,7
9,1 8,9
CARACTÉRISTIQUES TECHNIQUES
mm
S25 S50 S80
692 715 891
542 565 741
210 230 320
453 499 622
316 356 451
254 266 322
pouces
S25 S50 S80
27,2 28,1 35,1
21,3 22,2 29,2
8,3 9 12,6
17,8 19,6 24,5
12,4 14 17,7
10 10,5 12,7
