2. Informations destinées aux installateurs
Porte d'allumage ou porte de cendrier:
– Démonter la porte d'allumage ou de cendrier - Sortir les boulons de charnières et retirer la porte.
– Dévisser le support de porte et le palier de fermeture du corps de la chaudière et les revisser et les intervertissant - fig. 17,
fig 18.
– Monter la porte d'allumage ou cendrier.
– Démonter la poignée de porte et la remonter dans la bonne position d'utilisation.
Conseil!
Pour que la vis à téton de la poignée de porte ne se desserre pas pendant l'utilisation, elle doit être fixée avec
du frein filet liquide – fig. 16.
– Porte d'allumage: Décrocher la grille verticale et la raccrocher au côté opposé - fig. 19.
– Régler la porte d'allumage ou de cendrier - voir point. 2.3.6.1.

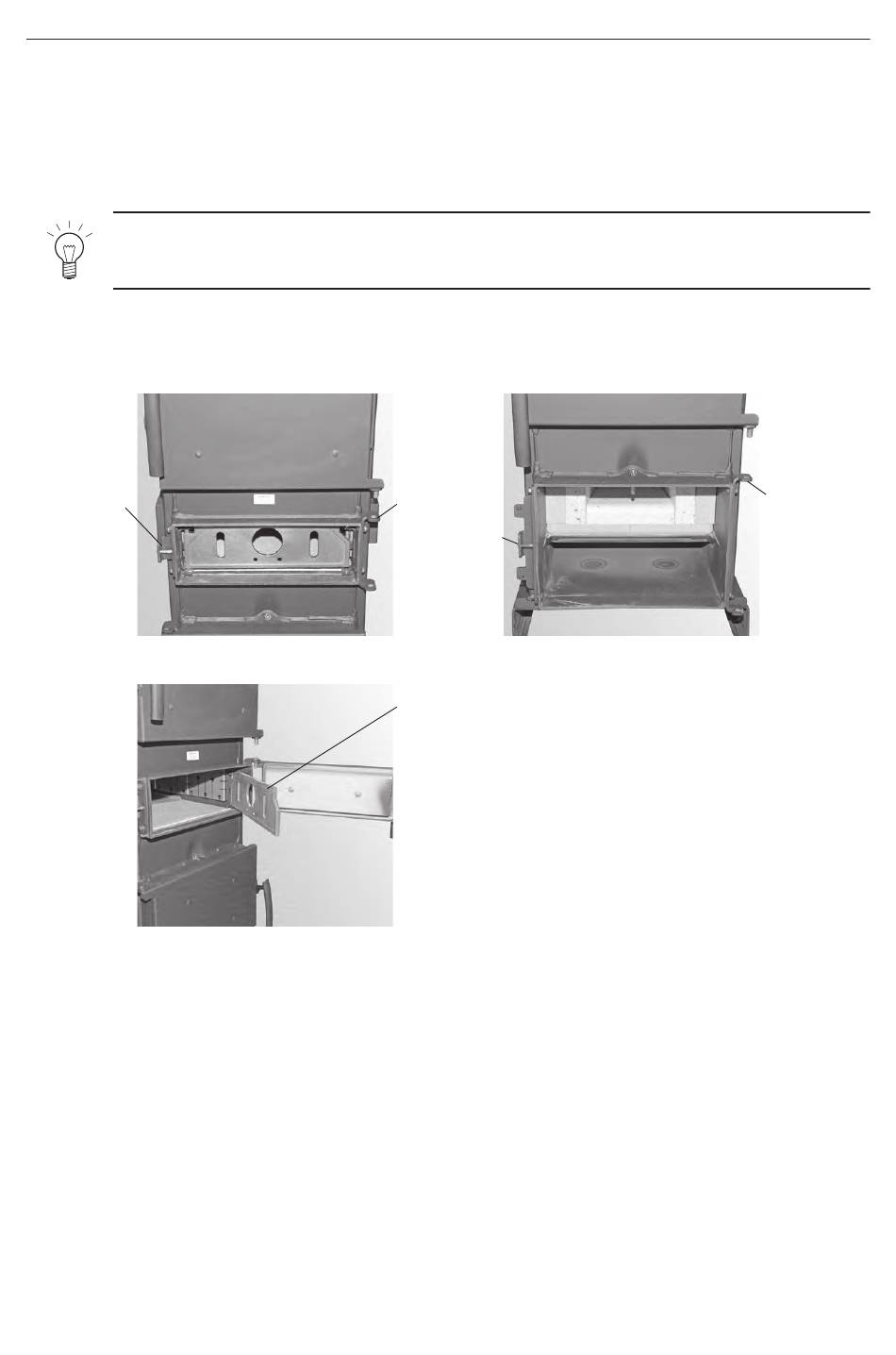

Palier de fermeture
Fig. 17
Fig. 19
Porte d'allumage: intervertir le support
de porte et le palier de fermeture
Porte d'allumage: décrocher la grille verti-
cale et l'accrocher au côté opposé
Support de porte
Palier de
fermeture
Fig. 18 Porte de cendrier: intervertir le support
de porte et le palier de fermeture
Grille verticale
16
Support de porte
