Mise en service (fonctionnement basé sur les blocs)
84
11.5 Configuration de la mesure de niveau
La méthode Setup peut également être utilisée pour configurer la mesure. On y
accède via le Transducer block SETUP (TRDSUP).

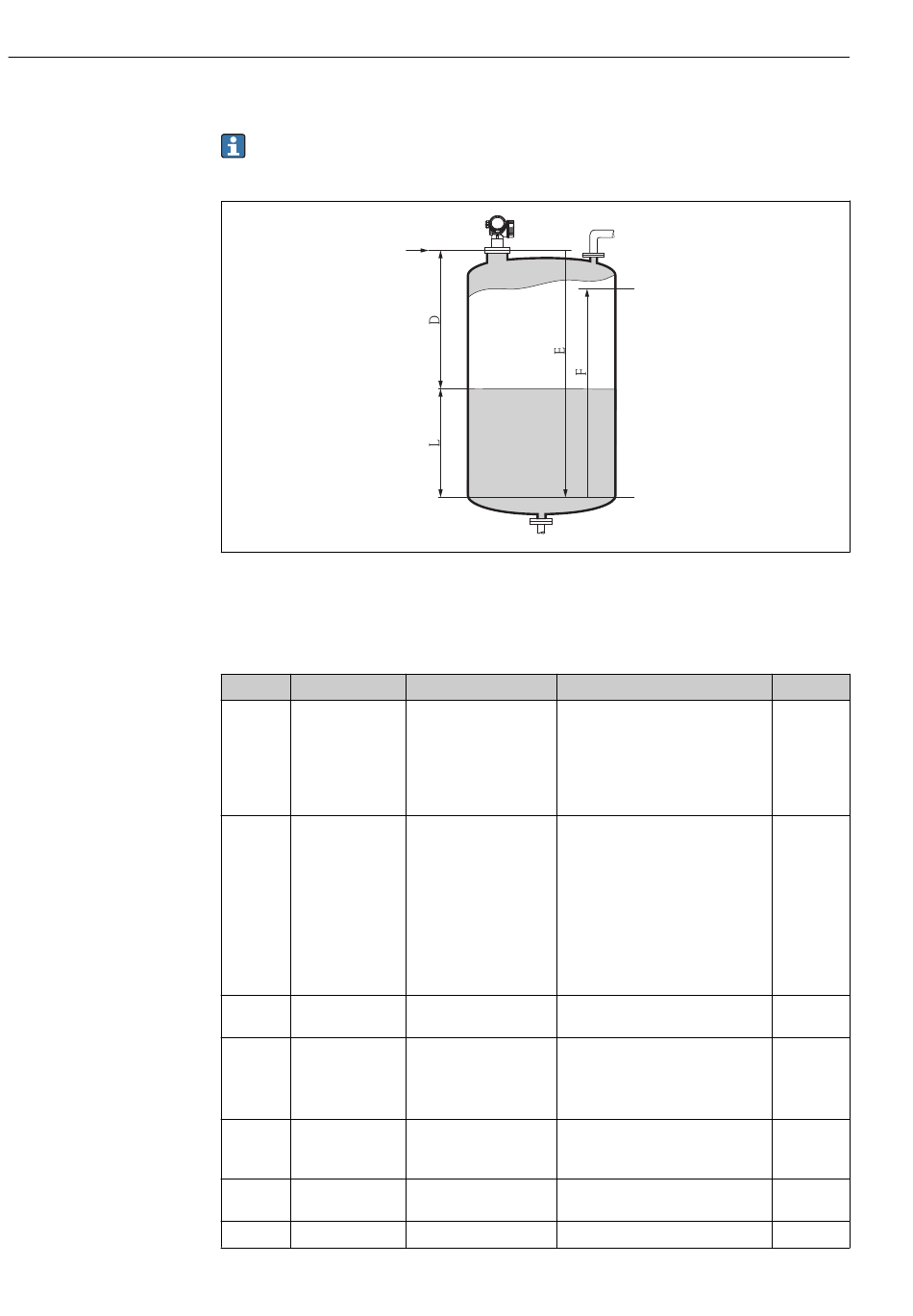

R = Point de référence de la mesure
D = Distance
L = Niveau
Etape Bloc
1 SETUP (TRDSUP)
2 SETUP (TRDSUP)
3 SETUP (TRDSUP)
4 SETUP (TRDSUP)
5 SETUP (TRDSUP)
6 SETUP (TRDSUP)
7 SETUP (TRDSUP)
Micropilot FMR51, FMR52 FOUNDATION Fieldbus
R
E = Etalonnage vide (= point zéro)
F = Etalonnage plein (= étendue de mesure)
Paramètres Action
Unité de longueur Sélectionner l' u nité de longueur.
(distance_unit)
Sélection :
• 1010: m
• 1013: mm
• 1018: ft
• 1019: in
Type de cuve (tank_type) Sélectionner le type de cuve.
Sélection :
• 1271: Cuve avec agitateur
• 1272: Cuve standard
• 1273: Cuve de stockage
• 1274: Tube guide d' o ndes
• 1279: Cuve sphérique
• 32816: Bypass/tube de mesure
• 33013: Canal ouvert
• 33094: Tube de mesure
Diamètre du tube Entrer le diamètre du bypass ou du
1)
(tube_diameter) tube de mesure.
Groupe de produit Entrer le groupe de produit.
(medium_group)
Sélection :
• 316: Aqueux (CD > 4)
• 256: Autre (CD > 1,9)
Distance du point zéro Entrer la distance "vide" E (distance
(empty_calibration) entre le point de référence R et la
marque 0%).
Plage de mesure Entrer la distance "plein" F (distance
(full_calibration) entre les marques 0% et 100%).
Niveau (level) Affichage du niveau mesuré L.
100%
0%
Description
(→  116)
(→  117)
(→  117)
(→  117)
(→  118)
(→  118)
(→  119)
