6.4. Raccordement de la borne de recharge
Le raccordement de la borne de recharge s'effectue en trois étapes :
- la puissance,
- les échanges d'informations,
- la balise lumineuse (changement de couleur).
L'alimentation de la balise lumineuse est réalisée par le
faisceau général du mât, seul le changement de couleur piloté
par le chargeur est à réaliser (12V).
6.4.1. Raccordement de la puissance
Le raccordement de la puissance de la borne de recharge s'effectue avec
un câble 5G2.5². Le raccordement se réalise sur le bornier placé sur la
trappe d'accès du mât et sur la grille borne de recharge de l'armoire.

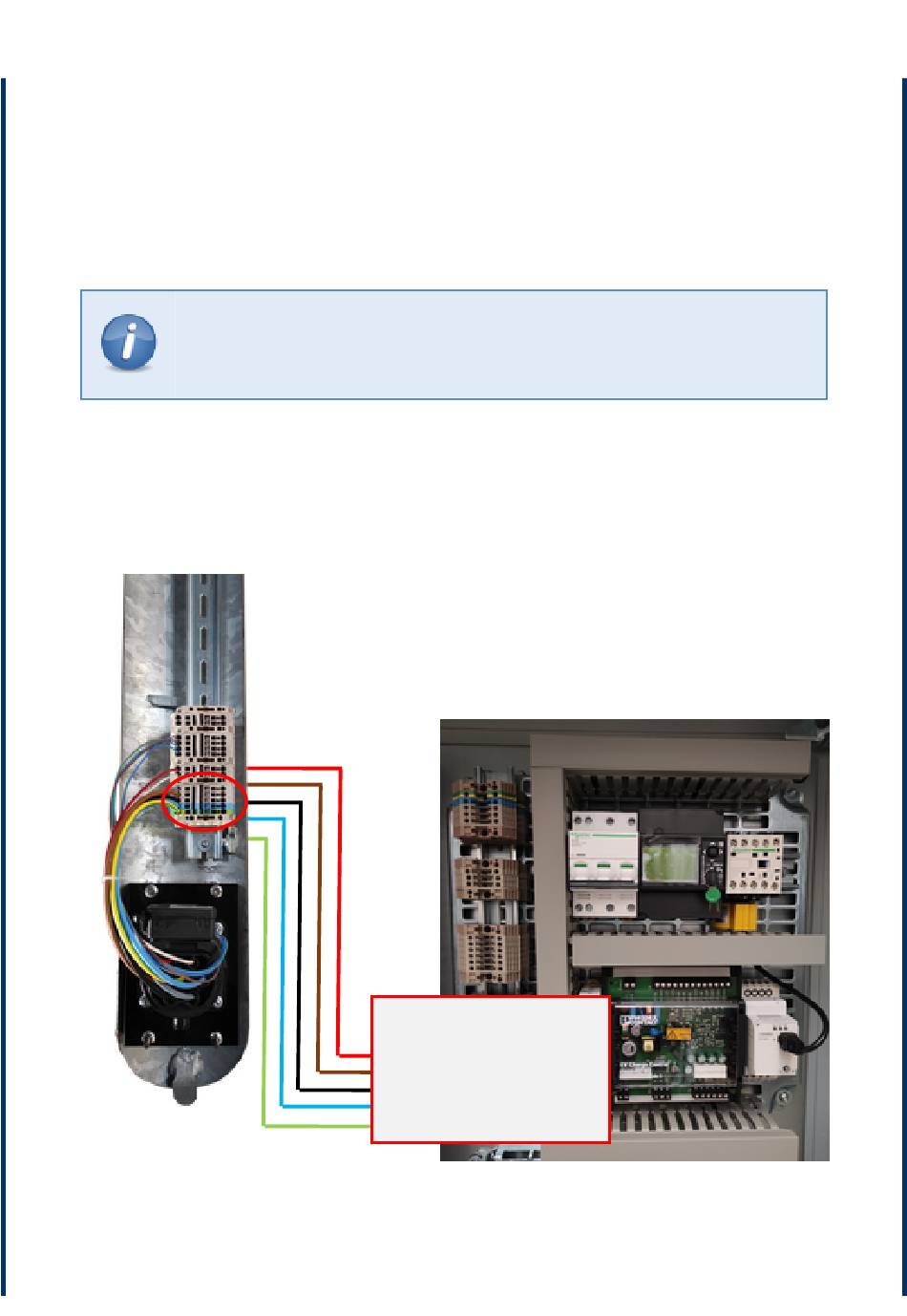

Figure 30 Raccordement de la puisse borne de recharge
Bornier XR-5
1 = Terre
2 = Neutre
3 = Phase 1
4 = Phase 2
4 = Phase 3
