Q8 : Protection de la
borne de recharge
Borniers
d'interconnexion
4.3.2.1. L'automate de charge
Le contrôleur de charge EV Charge Control Basic est exclusivement utilisé
pour contrôler et surveiller la recharge des véhicules électriques sur le
réseau électrique triphasé en mode charge 3.
Le contrôleur de charge est conçu pour contrôler le contacteur utilisé pour
établir la connexion entre le réseau électrique et le véhicule électrique. Il a
une interface de communication via laquelle les données d'état peuvent
être lues et les signaux de contrôle peuvent être écrits. Le contrôleur de
charge surveille les signaux Control Pilot (CP) et Proximity Plug (PP).
Le signal de Commande Pilote (CP) 0 les fonctions suivantes:
Détection de la connexion du conducteur de protection
Détection de l'état du véhicule: véhicule non connecté, véhicule
connecté, véhicule prêt pour la charge, ventilation requise, erreur
Transmission du statut du contrôleur de charge: prêt, pas prêt,
erreur
Spécification du courant de charge maximum disponible pour le
véhicule via un signal PWM
Page 28
CPT2 : Centrale de
mesure
Q7 : Protection de
l'automate de charge

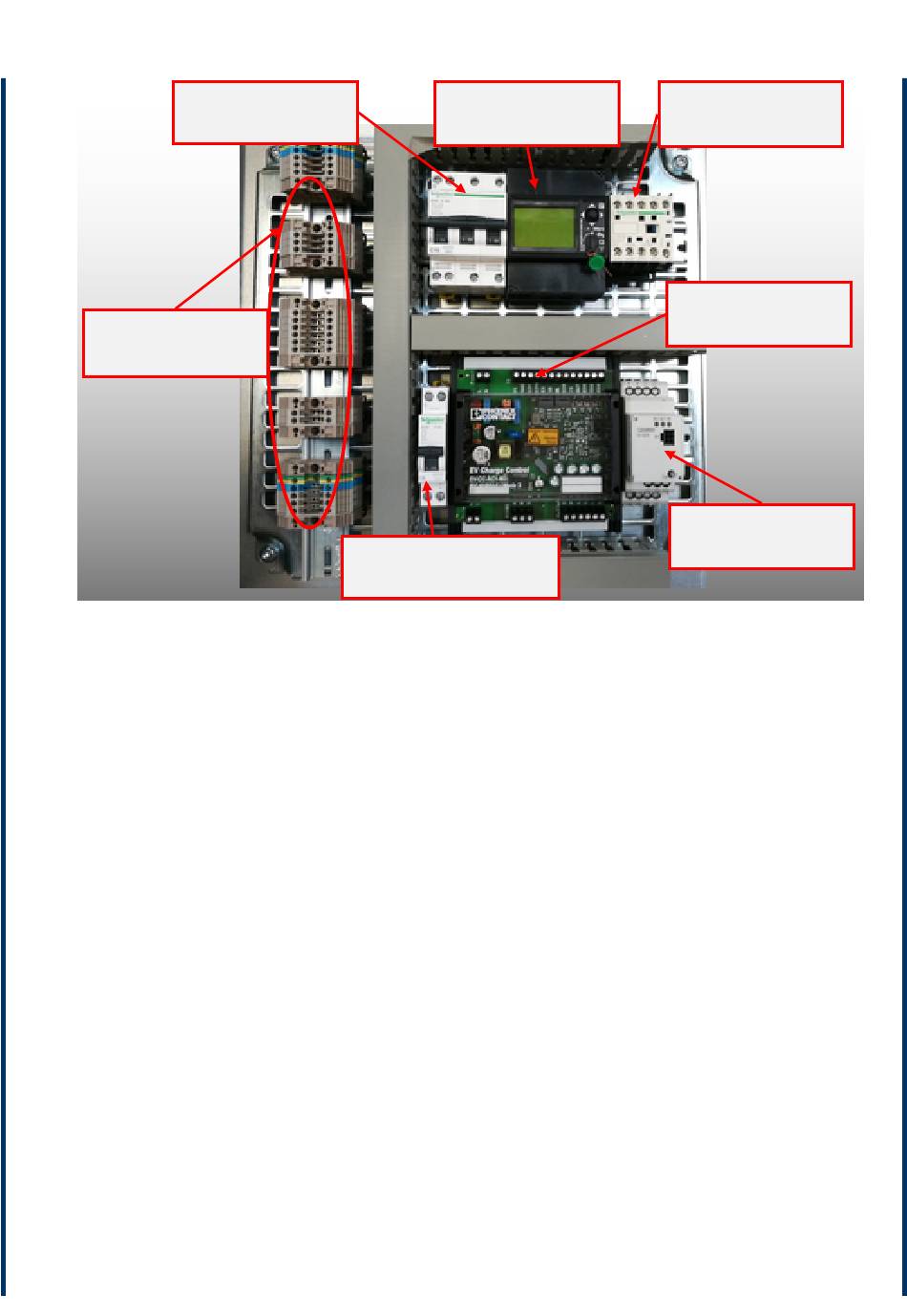

Figure 12 Grille de recharge
KM5 : Contacteur de
recharge
EVCC : Automate de
charge
RDIFF : Module à
courant résiduel
différentiel
