La liaison équipotentielle peut également s'effectuer grâce à
une câblette de terre.
6.3. Raccordement du DALI
Le raccordement du bus DALI s'effectue avec un câble 2x1². Le
raccordement se réalise dans le coffret le plus grand et sur la grille de
communication (grille automate) de l'armoire.
Bornier DALI
Le bus DALI n'est pas
polarisé, il n'y à donc
pas d'importance dans le
choix des deux bornes.
Le bus DALI n'est pas polarisé, il n'y à donc pas d'importance
dans le raccordement
Page 44
Bornier Xautom-5
1 = DALI mat1
2 = DALI mat1
Ou
3 = DALI mat2
4 = DALI mat2

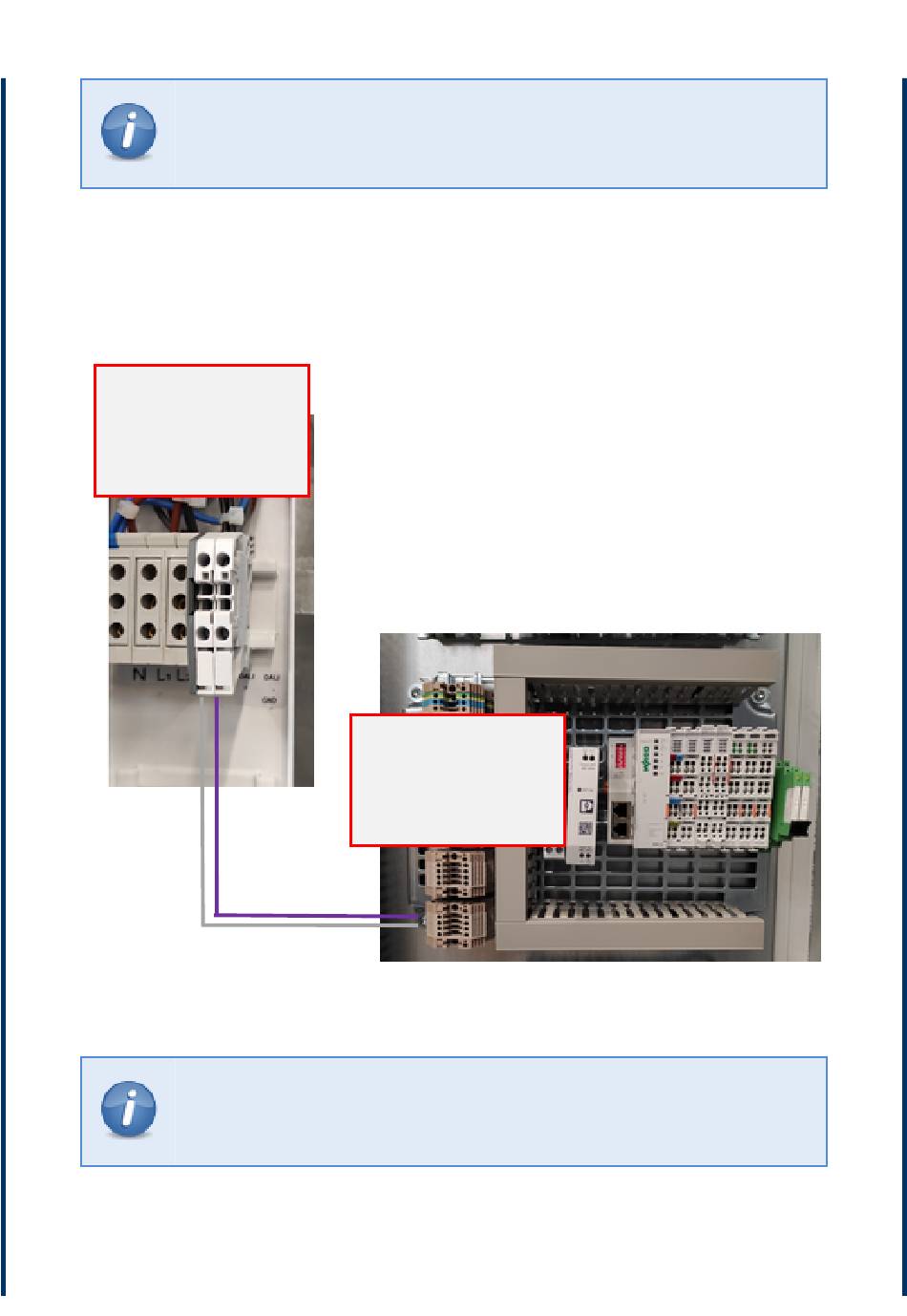

Figure 29 Raccordement du DALI
