Écrans de fonctionnement du système
13
PURGE CIRCUIT
TORCHE 1
ACIER INOX
200 INTENS
15 MM
TENS TENS
THC
ARC ARC
AUTO
++ – –
MANU
13
PRET
TORCHE 1
ACIER INOX
200 INTENS
15 MM
TENS TENS THC
ARC ARC
AUTO
++ – –
MANU
13
PAS D'ARC PILOTE
TORCHE 1
ACIER INOX
200 INTENS
15 MM
CNC
TENS TENS
THC
ARC ARC
AUTO
++ – –
MANU
HD4070 Manuel de l'opérateur
VITESSE DEPLAC: 1625 MM/M
GAZ D'ENTREE: H35 N2
HAUTE COUPE: 4.2 MM
REGL TENS ARC: 163.5 V
NOUVEAU
SUIV
PROCESS
VITESSE DEPLAC: 1625 MM/M
GAZ D'ENTREE: H35 N2
HAUTE COUPE: 4.2 MM
REGL TENS ARC: 163.5 V
NOUVEAU
SUIV
PROCESS
VITESSE DEPLAC: 1625 MM/M
GAZ D'ENTREE: H35 N2
HAUTE COUPE: 4.2 MM
REGL TENS ARC: 163.5 V
NOUVEAU
SUIV
PROCESS

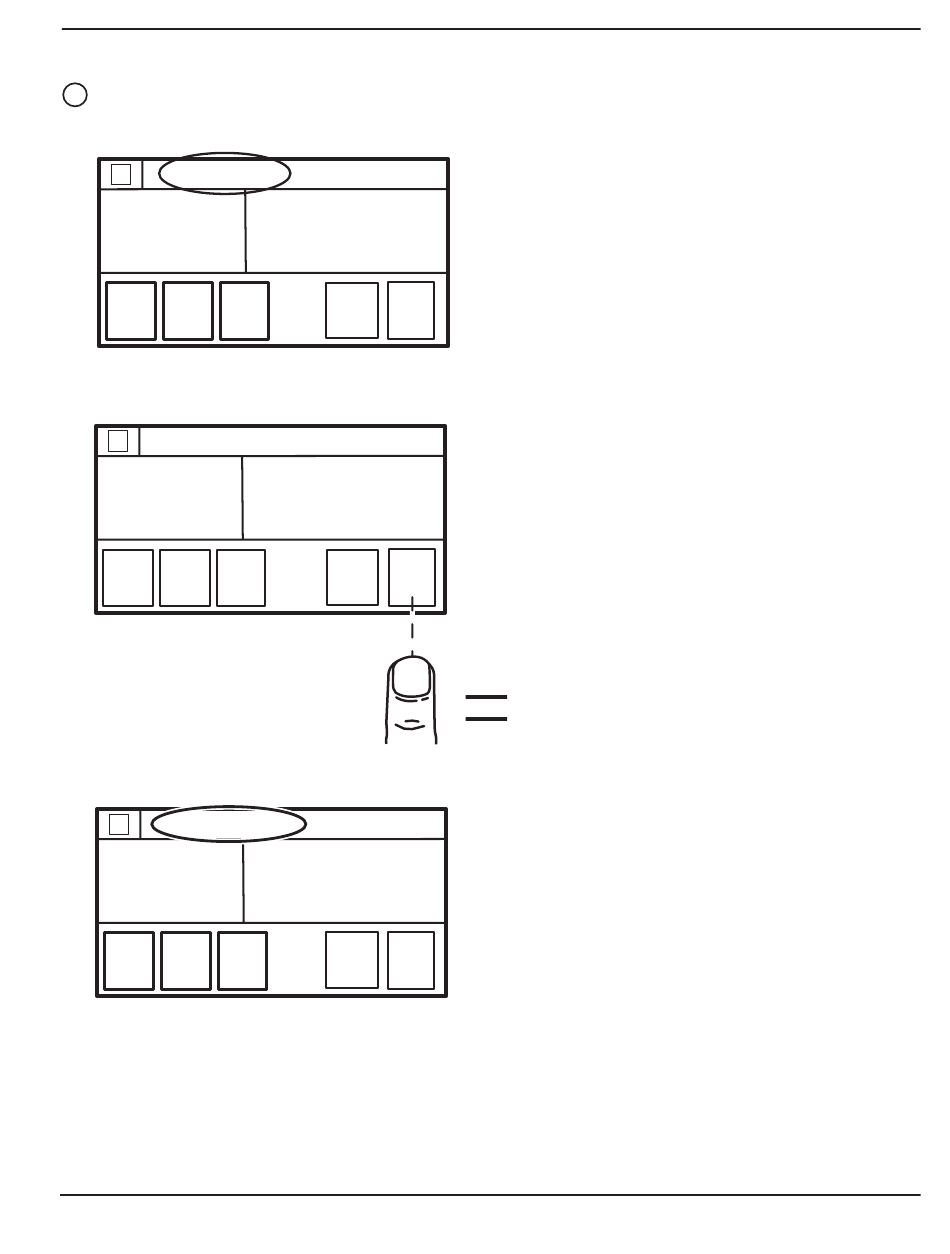

Quand l'écran 13 apparaît pour la première fois, le
système purge toutes les conduites de gaz.
Une fois que les gaz sont purgés, l'écran affiche
PRET, ce qui indique que la source de courant est
prête à recevoir le signal de démarrage de la CNC.
L'écran 13 donne les informations sur le processus
de sorte que l'opérateur peut visualiser les
paramètres utilisés.
L'affichage avance à l'écran 14.
Les codes d'erreur sont affichés à la partie
supérieure de l'écran. Le système supprime certains
codes d'erreur et retourne à l'état PRET. D'autres
codes d'erreur demandent que l'opérateur coupe
l'alimentation, effectue de l'entretien correctif et
remette en marche la source de courant.
Une liste complète des codes d'erreur et des
mesures correctives est donnée dans le manuel
anglais, section 5, Maintenance.
FONCTIONNEMENT
2-11
0.1
